宝马M3空调无风吹出
来源:本站整理  作者:佚名  2014-11-22 11:06:37

    一辆行驶里程约12万km,底盘型号为E36,配置M52型电控发动机、自动变速器和自动空调系统的宝马M3轿车。用户反映:启动该车发动机,开启自动空调系统,空调出风口无风吹出。

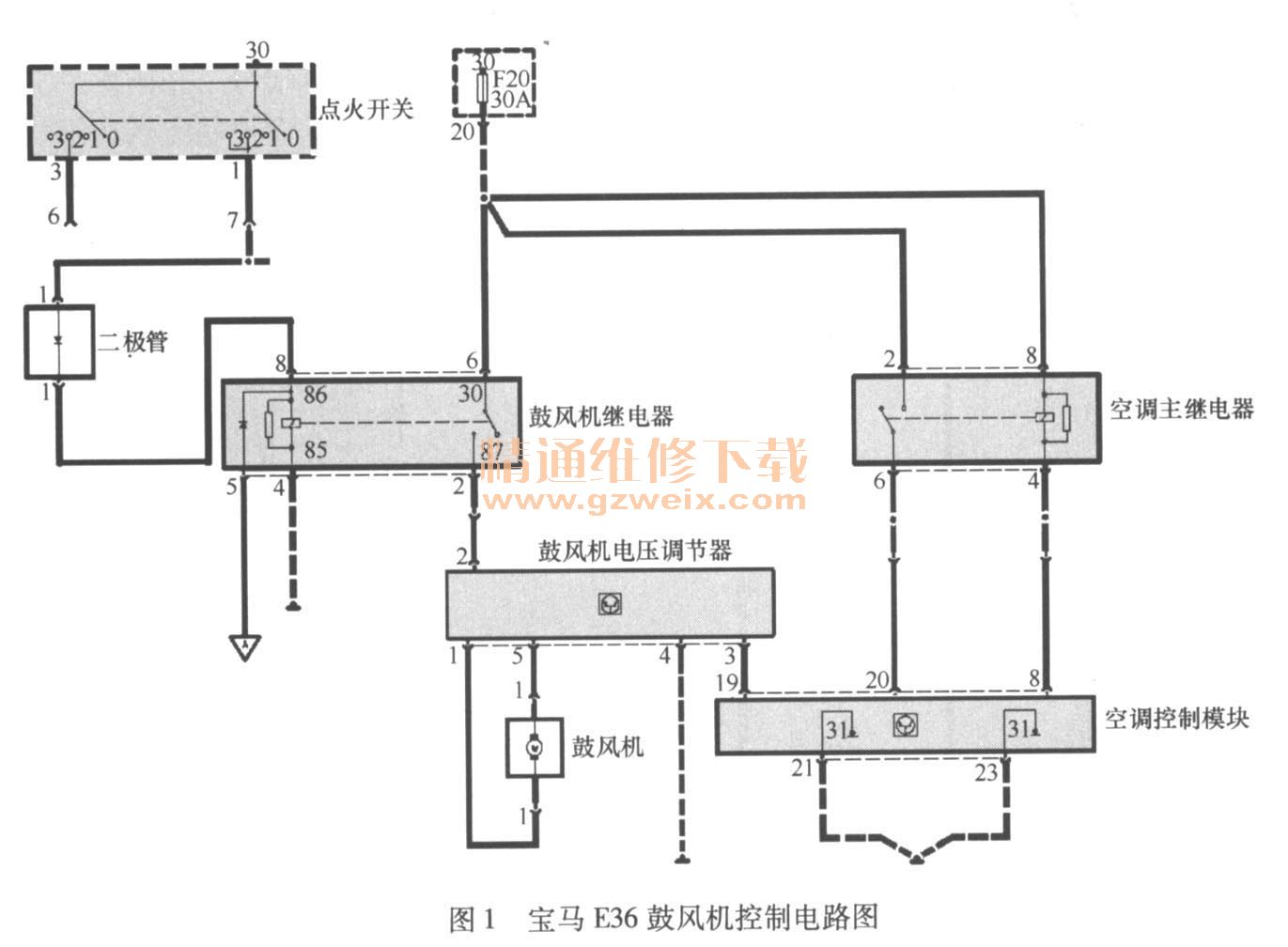

    故障检修:对故障症状进行确认,起动发动机,操作空调控制面板的风量键,显示屏有相关信息显示,但空调出风口无风吹出,空调功能完全失效。查看全车供电线路及熔丝,没有发现异常现象。查看相关电路图(图1),得知该车自动空调系统有两个继电器:一个是空调继电器,用于向空调控制模块供电;另一个是鼓风机继电器,用于向鼓风机电压调节器供电。鼓风机控制原理如下:打开点火开关之后,鼓风机继电器闭合并接通鼓风机电压调节器的工作电源,空调控制模块根据操作指令向鼓风机电压调节器发送鼓风机转速控制信号,鼓风机电压调节器根据该信号控制鼓风机电动机的工作电流,从而控制鼓风机转速。

    接下来重点检查的部件包括鼓风机继电器、鼓风机电压调节器、鼓风机电动机及相关线路。拆下杂物箱,找到鼓风机电压调节器,拔下线束插头进行测量,4号端子的接地线正常,2号端子的电源线没有工作电压,说明电源线连接不良。顺着线路查找,结果在发动机舱继电器盒内找到鼓风机继电器,拔下线束插头,用试灯检查该继电器的线圈端子,试灯能够点亮,说明控制端没有问题,短接该继电器开关的两个触点端子,鼓风机运转,说明继电器本身有问题。打开继电器外壳,发现开关触点烧蚀。更换鼓风机继电器,故障彻底排除。
鼓风机是大功率电气元件,其供电线路中设有继电器。对于行驶里程较长的车辆,继电器由于长时间使用容易出现烧损问题。因此对于此类故障车,应重点检查鼓风机继电器和鼓风机电压调节器这两个部件。

关键词:宝马M3
