一辆行驶里程约2万km，车型为E70，配置N55发动机的2012年宝马X5 SUV。该车由于涉水的原因更换了发动机总成，更换发动机总成后出现车辆启动迟缓，发动机故障灯报警的现象。并且车辆启动后发动机一直处于快怠速状态，中央信息显示屏显示“发动机不再提供全部功率”。
    故陈诊断：通过ISID进行诊断测试，读取故障内容为：2C01燃油的高压，可信度：压力过低。故障内容的详细细节描述如表所示。故障类型当前存在，故障存储无法删除。

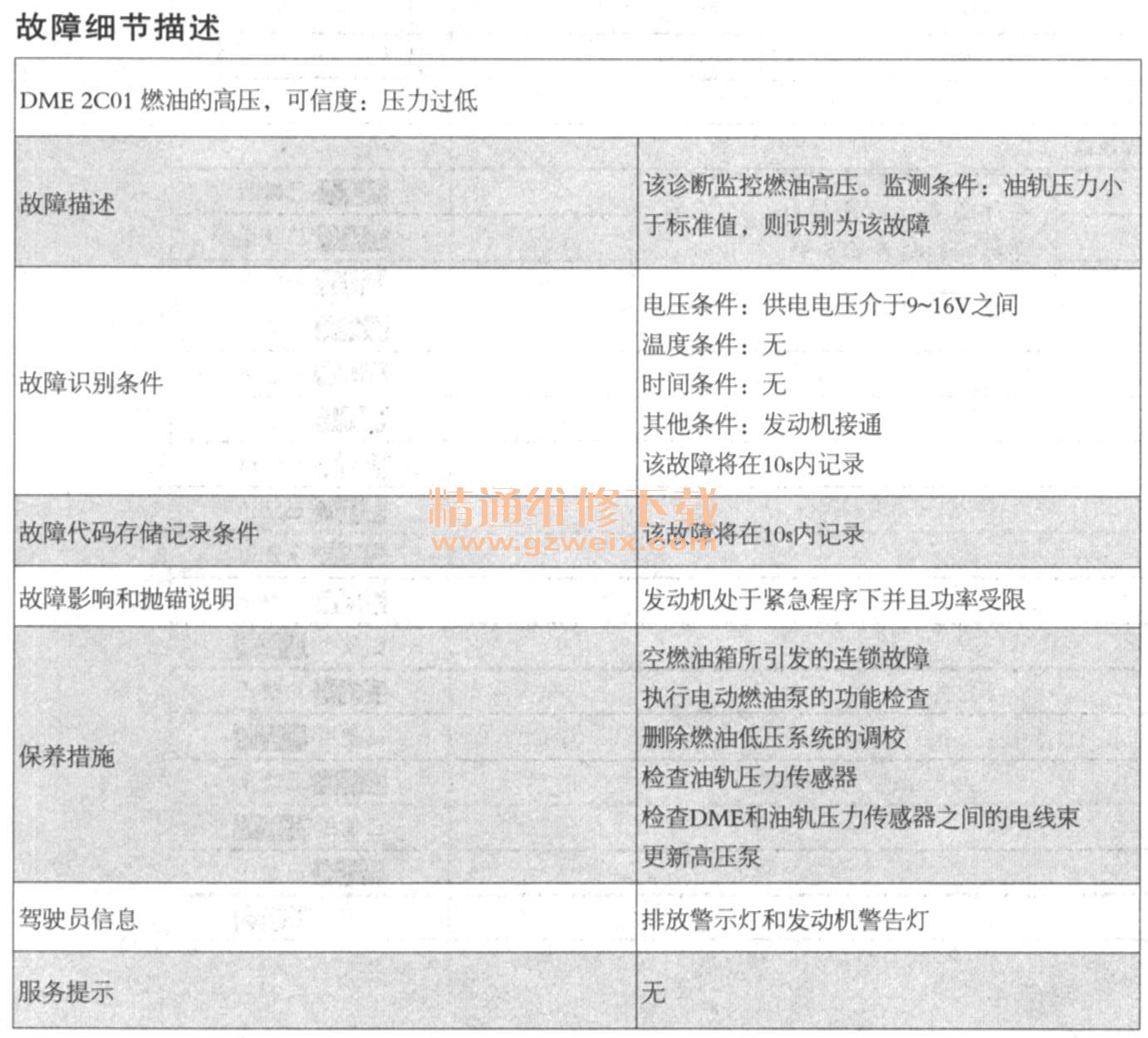

    故障细节描述：
    高压泵是带有3个柱塞并具有下列任务的燃油泵：
    ·提升燃油压力（范围从50～20000kPa）
    ·向油轨输送燃油
    高压泵用螺栓拧紧在真空泵的后端上，高压泵的驱动轴与正时链驱动一的真空泵驱动轴相连，流量调节阀固定在高压泵上，流量调节阀是一个脉冲宽度调制控制的阀门。在激活流量调节时，数字式发动机电子伺控系统（DME）用不同的脉冲负载参数控制流量调节阀，从而设置数字式发动机电子伺控系统归ME）计算出的油轨标准压力。
    高压泵在油轨中不断产生系统压力。为调节必要的油轨压力使用2个阀门：
    ·流量调节阀
    ·油轨压力调节阀
    正确的油轨压力可根据情况利用下列3种可用的调节方式之一来调整：
    1．通过流量调节阀调节油量：流量调节阀只允许由低压侧流入一定的燃油，足以产生所需的油轨压力。这时不把高压泵中的汽缸用燃油完全注满。电流越高，油轨压力越高。油轨压力调节阀通强电，致使油轨压力调节阀保持关闭。
    2．通过油轨压力调节阀进行压力调节（例如在滑行阶段）：高压泵不断向油轨中输送高压燃油，油轨压力调节阀控制过多输送到油轨中的燃油量进入燃油低压系统，电流越高，油轨压力越高，此时流量调节阀已关闭。
    3．通过油轨压力调节阀和流量调节阀同时进行组合调节。
    在喷油量很少且小于约4 mg时（怠速时），油轨压力调节阀必须略微减少燃油高压系统中的燃油，原因是高压泵不具有零供油能力，这意味着，高压泵即使在流量调节阀关闭时也向燃油高压系统中输送燃油，从而导致油轨压力过高，并因此导致调节偏差，通过持续切换“喷射量调节”和“压力调节卜调节方式避免过高的油轨压力。
   ·在发动机启动时：全面输送
   ·发动机运转时：根据负荷变化在3种调节方式之间切换
    油轨压力传感器或高压泵失灵时，数字式发动机电子伺控系统（DME）不再控制量控阀，通过高压泵的集成式旁通阀可在限制的行驶模式下继续驾驶。
    选择故障内容执行检测计划，检测计划要求首先排除燃油低压系统故障，测量检查排除了低压燃油的故障，继续执行测试模块，在测试模块继续运行过程中检查高压泵的功能，为此可在高压泵上设置不同的压力，然后将实际值与标准值进行比较和分析。
    建立下列车辆状态：
    ·发动机接通
    ·发动机怠速运行
    ·冷却液温度大于70℃

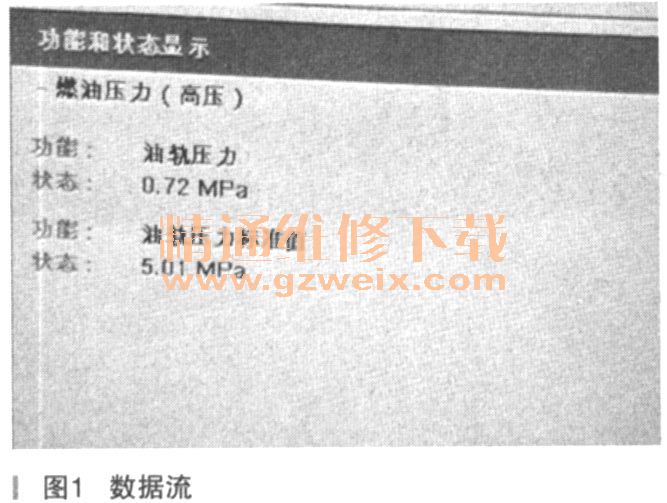

    由于车辆启动后一直处于快怠速状态，不满足高压泵测试模块的条件，测量模块无法继续执行，所以也就无法通过ISTA系统帮助分析出故障的大致范围。调用DME控制单元功能，读取燃油高压系统的数据流如图1所示。标准的油轨压力值要求达到5.010kPa，而实际的油规压力只有720kPa。高压的油轨压力明显过低，车辆可以勉强启动着车。

    车辆这次维修是由于其他位置的机械损坏更换了发动机总成，高压泵、高压喷嘴等部件并没有更换，仍旧用的是原来的旧件。在没有更换发动机总成之前，车辆并没有关于高压燃油系统的相关故障，故障有可能是在更换发动机总成时产生的。会不会是安装引起的？

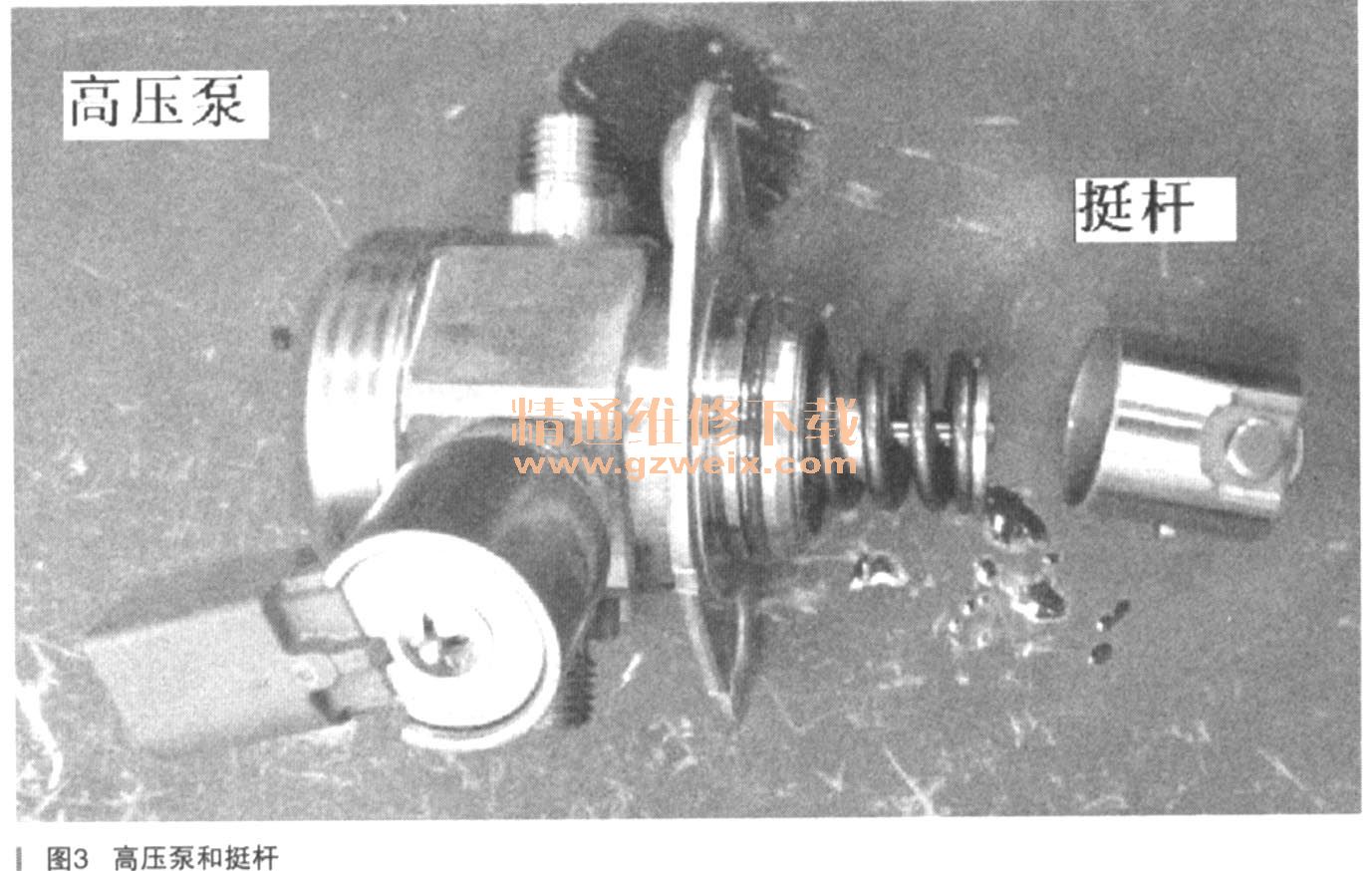

    检查旧的发动机总成，结果发现旧的真空泵里面还带有一个挺杆，如图2所示。而拆卸检查发现更换新的发动机真空泵里面少了这样一个挺杆。N55发动机的燃油高压泵的驱动轴与正时链驱动的真空泵驱动轴相连，是通过真空泵驱动的。目前有2个型号：早期的是Continental高压泵，直接安装在真空泵的尾端。这款N55的发动机使用的是Bosch高压泵，安装在真空泵的上部。真空泵的传动机构通过挺杆驱动高压泵工作，如图3所示。缺少了挺杆，高压泵内部的活塞工作行程不够，产生的高压燃油压力则达不到规定的燃油压力。



    重新安装真空泵里面的挺杆，安装复原拆卸高压泵及相关部件。启动车辆，发动机运转正常，通过数据流观察发动机的高压燃油压力正常，故障排除。
