丰田普锐斯混合动力汽车维修图解
来源:本站整理  作者:佚名  2014-10-12 10:14:46


  ·显示信息如图43所示。

    (3)检查DTC(总线检查)。

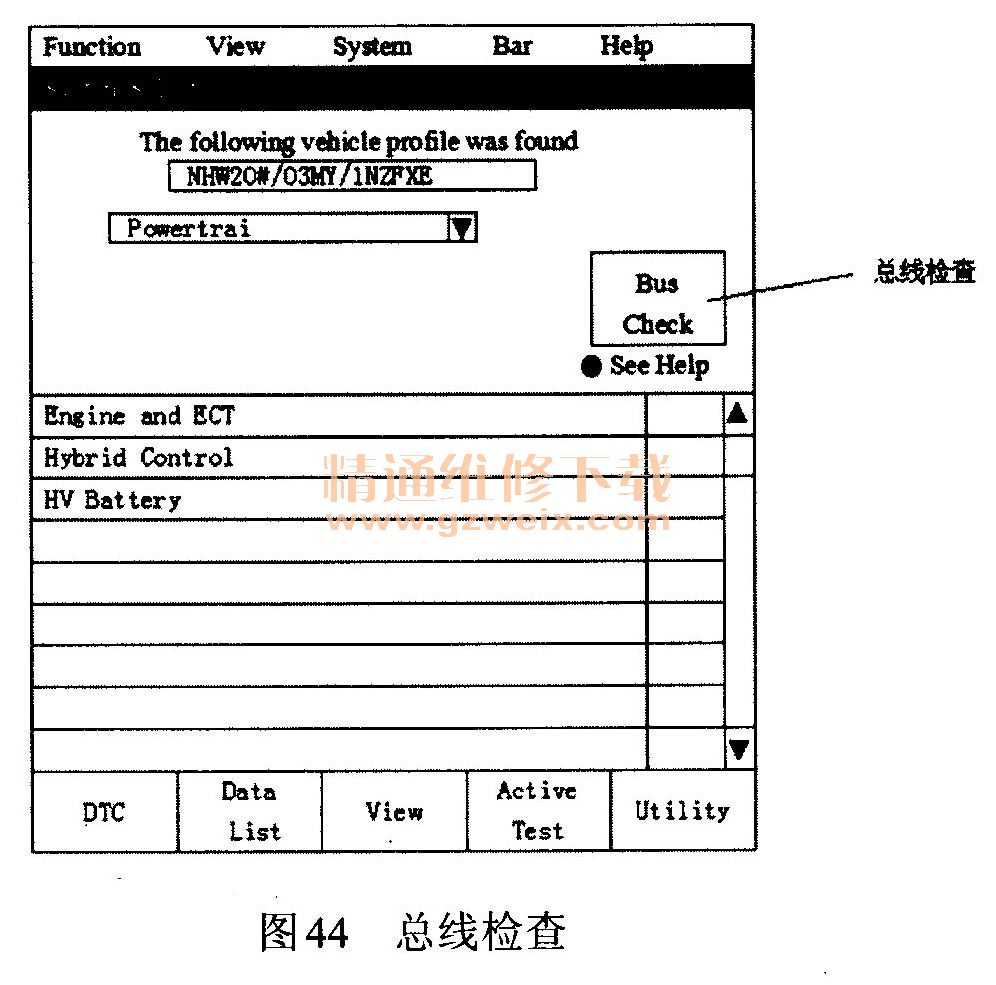

    ①在系统选择界面中选择总线检查如图44所示。

    ②在总线检查界面中,选择通信故障DTC如图45所示,然后读取通信故障DTC.

    如果在其他DTC检测过程中发现CAN通信系统DTC,则首先在CAN通信系统中排除故障。
    (4)检查DTC(除混合和控制系统外)由于HV控制ECU和计算机始终都保持相互通信,包括ECM、蓄电池ECU、制动防滑控制ECU、动力转向ECU和其他部分。因此,如果HV控制ECU输出警告信号,就必须检查和记录上述所有系统DTC.
    ①在系统选择界面中,进入下列菜单:Utility /All Codes。
    ②如果出现DTC(图46),则检查相应系统。

    (5)清除DTC.
    ①将测试仪II连接至DLC3。
    ②打开电源开关(IG位置)。
    ③打开智能测试仪II。
    ④检查挡位是否在“P”挡。
    ⑤打开混合动力控制/DTC界面,并按下界面右下清除键如图47所示。清除DTC的同时会清除历史数据、信息。

    1.5故障举例
    1.发动机无法启动故障
    发动机无法启动故障的DTC码为POAOF1238,见表8。

   1)电路简介
    当发动机或变速驱动桥齿轮被卡住,或有异物进入时,HV控制ECU就会检测到DTC,并且启动安全保护控制程序,这部分电路如图48所示。

    2)诊断步骤
(1)读取输出的DTC.
    ①将智能测试仪II连接到DLC3。
    ②打开电源开关(IG位置)。
   ③打开智能测试仪II。
    ④进入智能测试仪II的以下菜单:Powertrain /Engine and ECT/DTC。
    ⑤读取DTC。
(2)检查曲轴带轮是否转动。
    ①关闭电源开关。
    ②顶起车辆。
    ③手动转动曲轴带轮检查曲轴是否旋转。
    曲轴转动,则进行下一步骤;若异常,转到步骤(1)。正常,则进行步骤(3)。
(3)检查线束和连接器(ECM曲轴位置传感器)。
    ①断开E3 ECM连接器,如图49所示。

    ②断开C7曲轴位置传感器连接器,如图50所示。

    ③测量线束侧连接器的电阻。曲轴位置传感器连接器标准值见表9、表10。



    ④重新连接曲轴位置传感器连接器。
    ⑤重新连接ECM连接器。
    若异常,修理或更换线束或连接器。
(4)检查线束和连接器(混合动力车辆控制器ECU-ECM)。

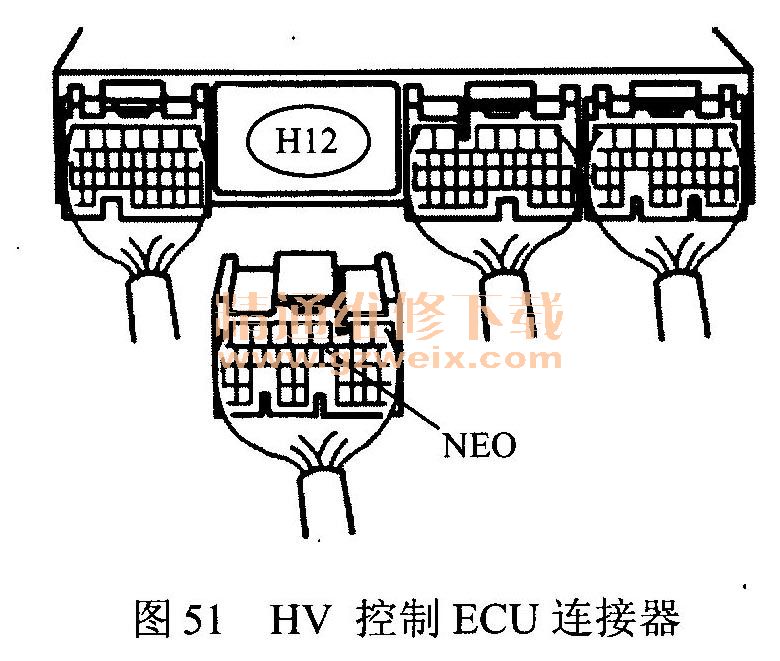

    ①将H12 HV控制ECU连接器断开,如图51所示。


    ②将E5 ECM连接器断开,如图52所示。

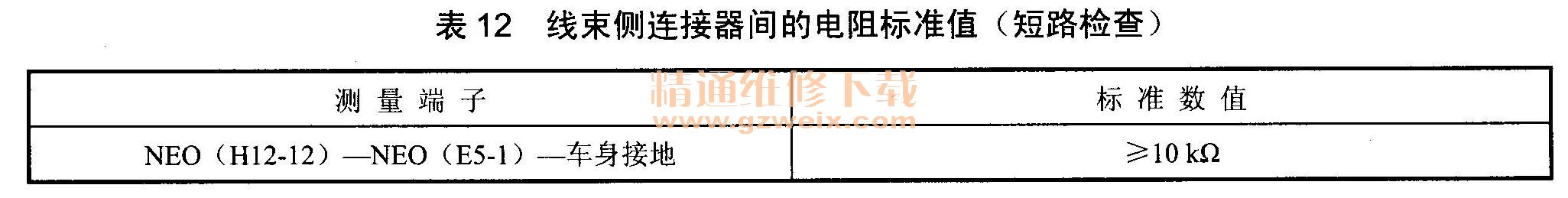

    ③测量线束侧连接器间的电阻,线束侧连接器间的电阻标准值见表-11、表12。



    ④重新连接ECM连接器。
    ⑤重新连接HV控制RCU连接器。
    若异常,则修理或更换线束或连接器。
    (5)检查并清除DTC(混合动力控制)。
    ①将智能测试仪II连接到DLC3。
    ②打开电源开关(在IG位置)。
    ③打开智能测试仪II。
    ④进入智能测试仪II的下列菜单:Powertrain /Hybeid Control/DTC。
    ⑤检查并记录DTC、历史数据和信息。
    ⑥清除混合动力控制的DTC。
    (6)检查READY灯是否点亮。
    ①将智能测试仪II连接到DLC3。
    ②打开电源开关(在IG位置)。
    ③打开智能测试仪II。
    ④进入智能测试仪II的下列菜单:Powertrain/Hybrid Conteol/Data List。
    ⑤读取发电机(MG 1)转速和发动机转速数据。
    ⑥打开电源开关(READY)。
    正常情况下READY灯应点亮,如果READY灯不亮,智能测试仪II上的读数显示为DTCP0A90 (INF239)[HV变速驱动桥输入部分发生(驱动桥轴损坏)」。或者,MG1转动但发动机不运转,则更换混合动力车辆变速驱动桥总成。
