丰田普锐斯混合动力汽车维修图解
来源:本站整理  作者:佚名  2014-10-12 10:14:46


    (4)读取智能测试仪II的数据(测量混合动力车辆控制ECU是否+B短路)。

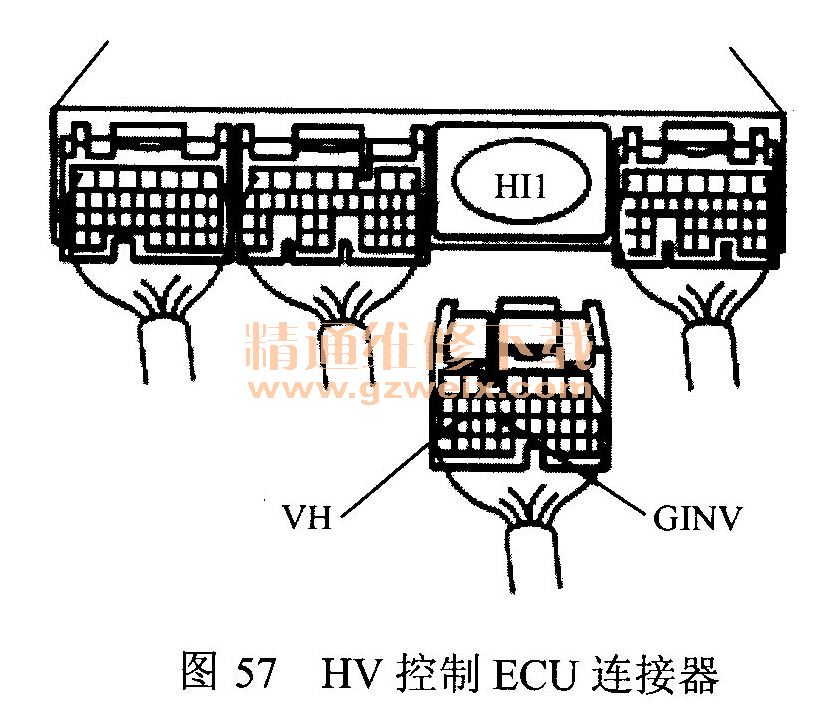

    ①断开HV控制ECU连接器的HI1端子,如图57所示。

    ②打开电源开关(IG位置)。注意:拆下检修塞和变频器盖后,如果打开电源开关,系统会输出互锁开关系统的DTC。
    ③进入智能测试仪II的下列菜单:Powertrain/Hybrid Conteol/Data List。
    ④智能测试仪II显示出数据后读取VH电压。
    标准:0V。
    ⑤重新连接HV控制ECU连接器,若异常,更换混合动力车辆控制ECU;若正常,修理或更换线束或连接器。
    (5)检查线束和连接器(HV控制ECU变频器)。进行下列操作前戴上绝缘手套。
    ①关闭电源开关。
    ②拆下检修塞。拆下检修塞后,打开电源开关(READY灯亮)可能会造成故障,因此一定不要打开电源开关(READY灯亮)。
    ③拆下变频器盖。
    ④断开HI1 HV控制ECU连接器,如57所示。
    ⑤断开II0变频器连接器,如图55所示。

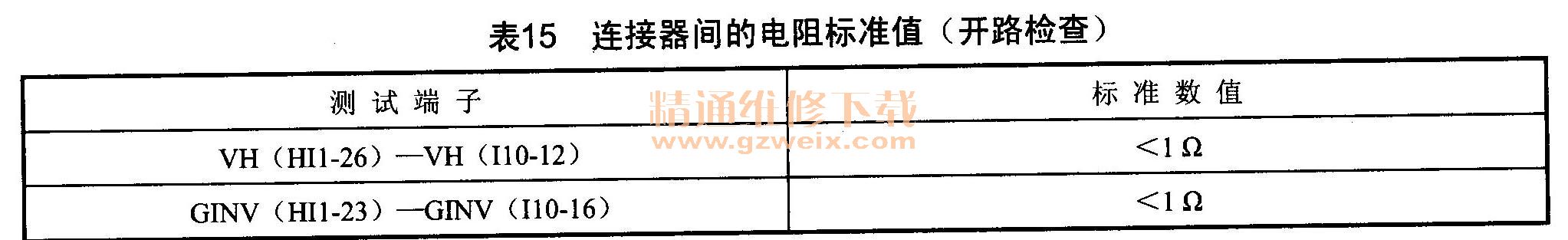

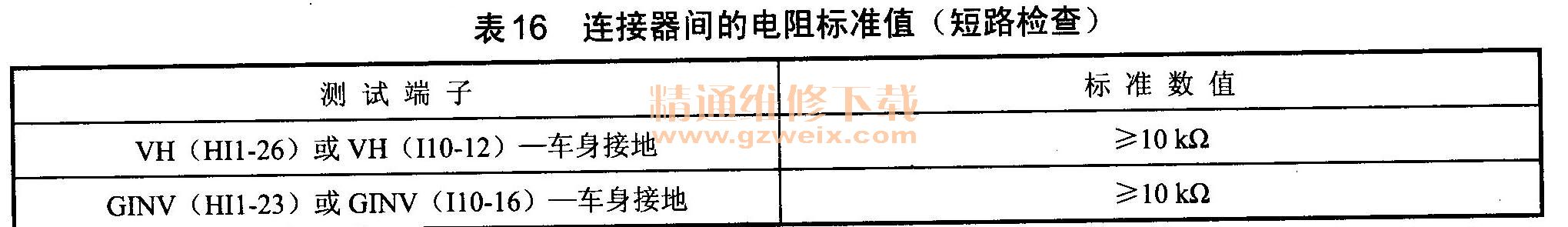

    ⑥检查线束侧连接器间的电阻,连接器间的电阻标准值见表15、表16。




    ⑦连接变频器连接器。
    ⑧连接HV控制ECU连接器。
    ⑨安装变频器盖。
    ⑩安装检修塞。
    若异常,则修理或更换线束或连接器。
    (6)检查混合动力车辆ECU  (VH电压)。
    ①打开电源开关(READY灯亮)。拆下检修塞和变频器盖后,如果打开电源开关(IG位置),则将输出互锁开关系统的DTC。

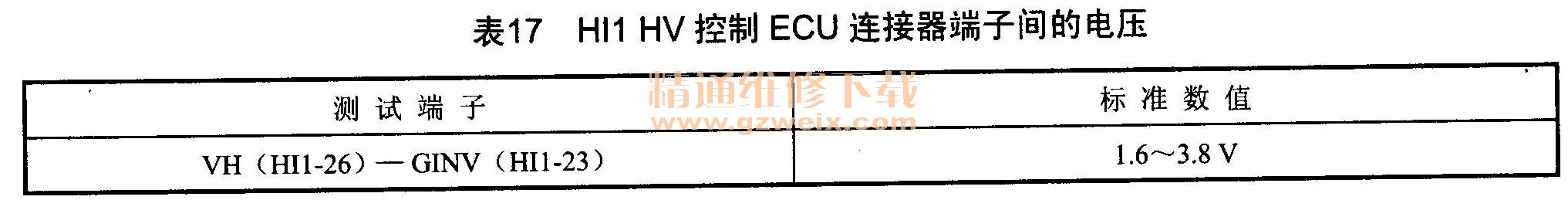

    ②测量HII HV控制ECU连接器端子间的电压,见表17。若异常,则更换带转换器的变频器总成;

    若正常,则更换混合动力车辆控制ECU
