丰田普锐斯混合动力汽车维修图解
来源:本站整理  作者:佚名  2014-10-12 10:14:46

    1)检查DLC3
    HV控制ECU采用IS09141-2 (Euro-OBD)/IS014230(M-OBD)通信协议,DLC3的端子排列顺序符合IS015031-03标准并与IS091412/IS014230格式相匹配。数据链路连接器3(DLC3)如图38所示,其定义见表7。



    如果将智能测试仪II电缆连接到DLC3上,打开电源开关并操作智能测试仪II,而显示器没有显示任何有效信息,则表明车辆或者测试仪本身有故障。
    为了进一步判断故障,可将测试仪连接到其他车辆上,如果在同样模式下通信正常,则说明原车辆的DLC3和通信总线有故障。
    如果将测试仪连接到其他车辆上,在同样模式下通信仍然异常,则测试仪本身可能有故障,请咨询操作手册上列出的相关维修部门。
    2)检查辅助蓄电池
    (1)测量辅助蓄电池电压,电压标准值:11~14V。
(2)检查辅助蓄电池、熔断器、线束、连接器和接地。
    3)检查CHK ENG灯
    (1)电源开关打开和READY灯关闭时,CHK ENG灯点亮。如果CHK ENG灯没有点亮,则说明CHK ENG灯电路出现故障。
    (2)READY灯点亮时,CHK ENG灯应熄灭。如果CHK ENG灯一直亮,则诊断系统已在系统中检测到故障或异常。
    4)DTC检查/清除
    (1)检查DTC(混合动力控制)。
    ①将智能测试仪II连接到主DLC3。
    ②打开电源开关(在IG位置)。

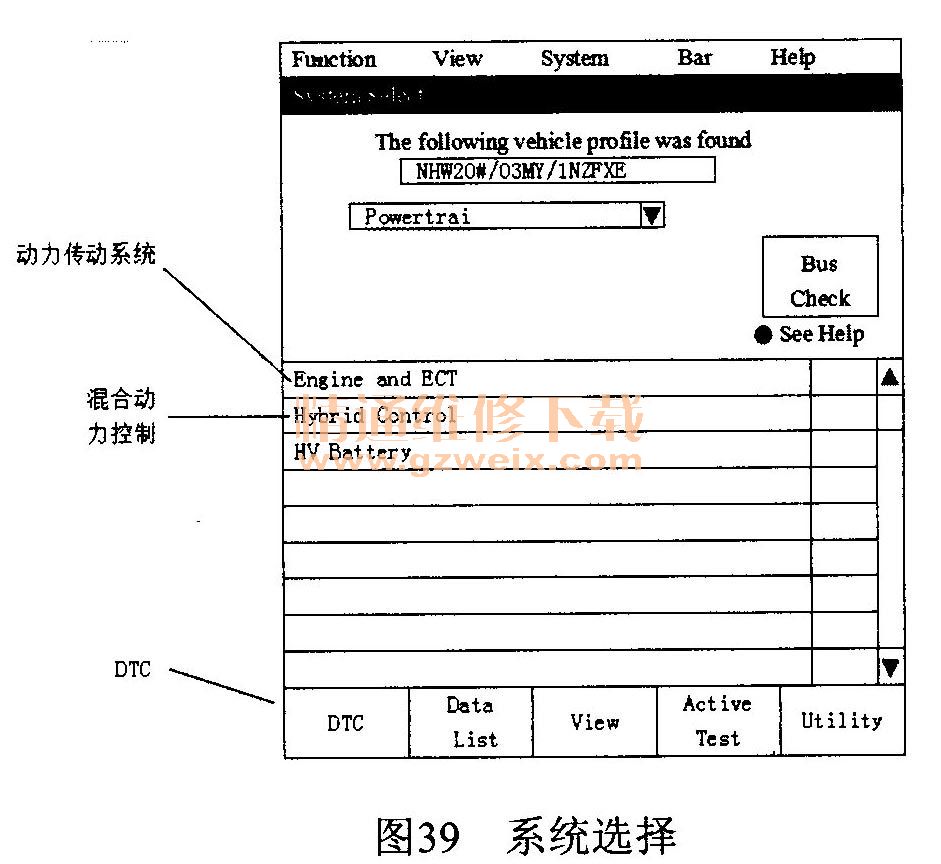

    ③在系统选择画面中,进入下列菜单:Powertrain/Hybrid Control/DTC,如图39所示。

    读取控制系统的DTC。
 (2)检查历史数据和信息。

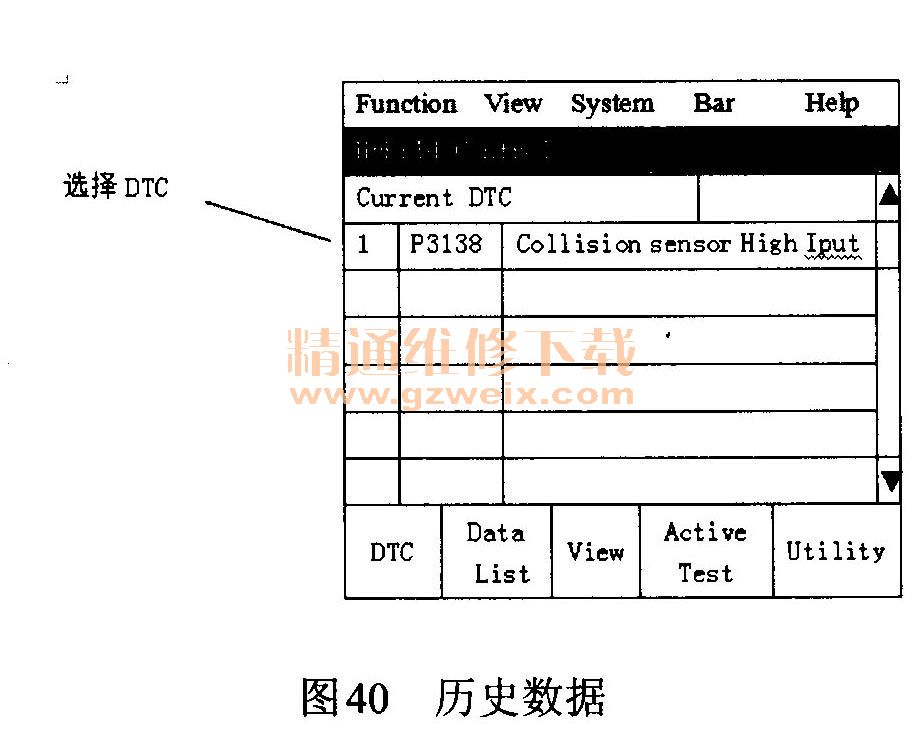

    ①如果D出现TC,就选择该DTC以显示历史数据,如图40所示。

    ②在检测DTC时读取已储存的历史数据,如图41所示。

    ③读取信息。
  ·在含有INF代码的详细代码中选择详细信息。如图42所示,详细代码2中含有INF

  ·代码349,在这种情况下,应该选择详细信息2。
  ·按下“Details”键。
