丰田普锐斯混合动力汽车维修图解
来源:本站整理  作者:佚名  2014-10-12 10:14:46


    3.驱动电动机无法运转故障
    驱动电动机无法运转故障的DTC码为P0A90,见表18。


    1)电路简介
    变速驱动桥总成由行星齿轮装置、MG1和MG2组成,如图58所示。车辆给HV蓄电池充电时,齿轮装置会根据驱动请求使用行星齿轮来切断发动机输出。车辆驱动时,MG2给发动机输出提供帮助。另外,MG2通过把能量(正常制动时)消耗的热转换为电能,并将之充到HV蓄电池来影响再生制动。通过再生制动和减速车辆,MG2产生高压电,高压电用于给HV蓄电池充电。

    MG1发的电用来给HV蓄电池充电或者驱动MG2。它还有无级变速功能,可通过调节发电量来控制驱动桥,这会很大程度上影响MG1的速度。另外,MG1作为启动机电动机来启动发动机,输入减震器吸收伴随着发动机驱动力传输的振动。

    2)诊断步骤
(1)读取输出的DTC(发动机)。
    ①将智能测试仪II连接到DTC。
    ②打开电源开关(在IG位置)。
    ③打开智能测试仪II。
   ④进入智能测试仪II的下列菜单:Powertrain /Engine and ECT/DTC。
    ⑤读取DTC。
    结果:输出DTC。
    若输出DTC,转到相关的DTC表;若无DTC输出,转入步骤(2)。
(2)检查曲轴带轮旋转。
    ①关闭电源开关。
    ②顶起车辆。
    ③用手转动曲轴带轮,检查曲轴是否旋转。
    正常:曲轴转动。
    异常,进行步骤(10)。
(3)检查线束和连接器(ECM曲轴位置传感器)。
    ①断开E3 ECM连接器。
    ②断开C7曲轴位置传感器连接器。
    ③检查线束侧连接器间的电阻,连接器间的电阻标准值见表19、表20。



    ④重新连接曲轴位置传感器连接器。
    ⑤重新连接ECM连接器。
    若异常,修理或更换线束或连接器。
    若正常,转入步骤(4)。
(4)检查线束和连接器(混合动力车辆控制ECU-ECM)。
    ①断开H12 HV控制ECU连接器。
    ②断开E5 ECM连接器。

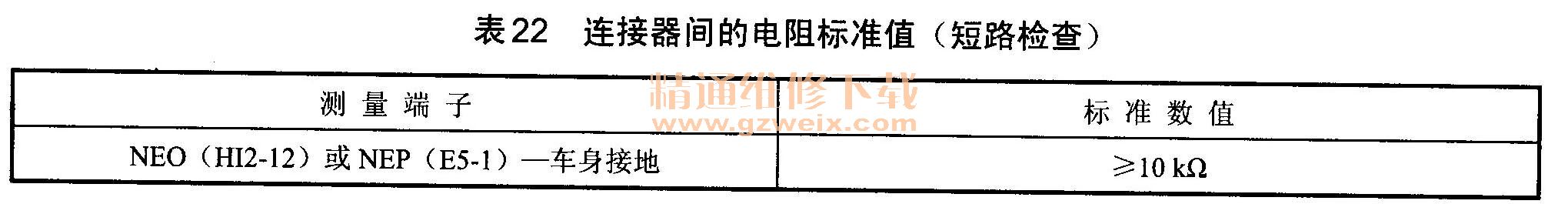

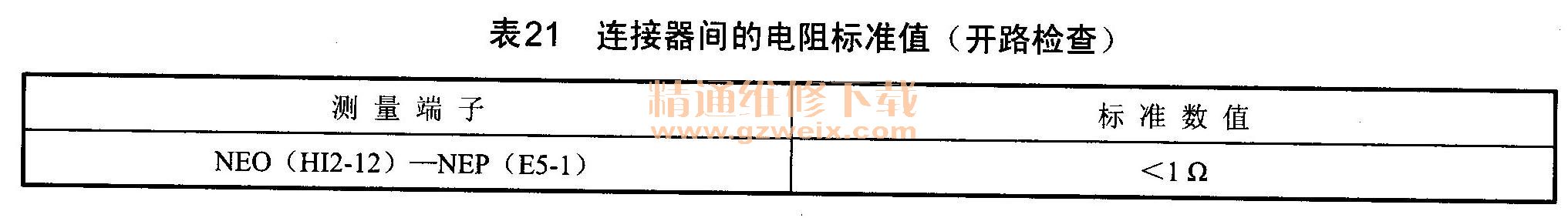

    ③测量线束侧连接器间的电阻,连接器间的电阻标准值见表21、表22。



    ④重新连接ECM连接器。
    ⑤重新连接HV控制ECU连接器。
    异常,修理或更换线束或连接器。
    若正常,转入步骤(5)。
    (5)检查和清除DTC(混合动力控制)。
    ①将智能测试仪II连接至DLC3。
    ②、打开电源开关(在IG位置)
    ③打开智能测试II。
    ④进入智能测试仪II的下列菜单:Powertrain /Engine and /DTC。
    ⑤检查和记录DTC、历史数据和信息。
    ⑥清除混合动力控制DTC。
    (6)检查READY灯是否打开。
    ①将智能测试仪II连接至DLC3。
    ②打开电源开关(在IG位置)。
    ③打开智能测试II.
    ④进入智能测试仪II的下列菜单:Powertrain /Engine and /Data List.
    ⑤读取发电机(MG1 )转速和发动机转速。
    ⑥打开电源开关(READY灯亮)。
    正常:READY灯亮。
    如果READY灯不亮,智能测试仪II就会显示DTC POA90 (INF239)[HV变速驱动桥故障(轴损坏)]或者MG1打开,但如果此时发动机不转动,则更换混合动力车辆变速驱动桥总成。
    若异常,更换混合动力车辆变速驱动桥总成。
    若正常,转入步骤(7)。
