5）安装凸轮轴链条导板，见图9。

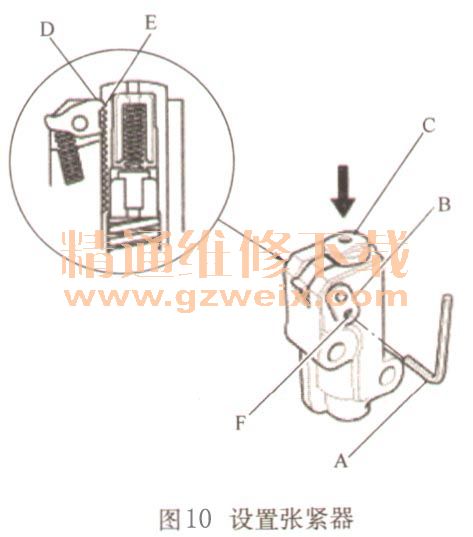

    6）更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。从拆卸过程中安装的凸轮轴链条自动张紧器上拆下销（A）。逆时针转动板（B）解除锁止状态，然后压下杆（C），将第一个凸轮（D）固定在齿条（E）第一边缘位置。将1. 2mm直径销插回到孔（F）中，见图10。

    注意：如果没有如上所述放置凸轮轴链条自动张紧器，将会损坏凸轮轴链条自动张紧器。

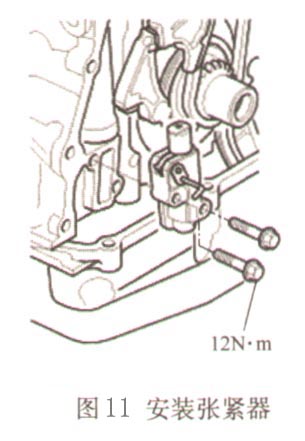

    7）安装凸轮轴链条自动张紧器。从凸轮轴链条自动张紧器上拆下销，见图11。

    8）安装凸轮轴链条箱。
    9）安装发动机侧支座。
    10）安装曲轴带轮。
    11）安装摇臂机油控制阀。
    12）安装VTC机油控制电磁阀。
    13）安装气缸盖罩。
    14）安装发动机底盖。
    15）安装右前轮。
