2014~2017年本田雅阁2. 4L K24 W5发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-10 09:01:55

    1.正时链单元拆卸步骤
    注意:使凸轮轴链条远离磁场。
    1)拆卸右前轮。
    2)拆卸发动机底盖。
    3)拆卸气缸盖罩。
    4)1号活塞在上止点位置。设置(曲轴侧):转动曲轴使其白色标记(A)与指针(B)对齐,见图1。

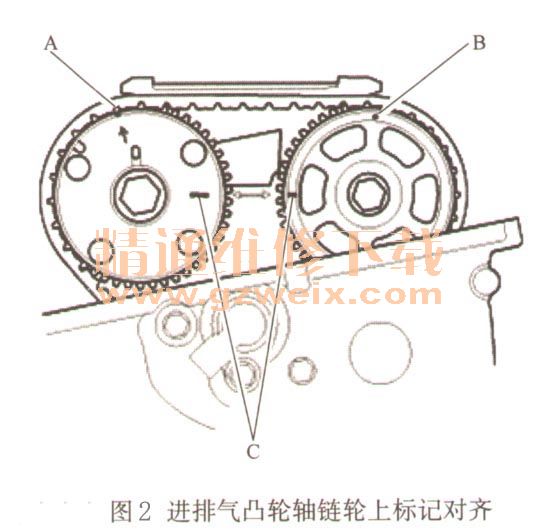

    5)1号活塞在上止点位置。设置(凸轮侧):使1号活塞在上止点(TDC)位置。VTC作动器上的冲印标记(A)和排气凸轮轴链轮上的冲印标记(B)应该在顶部。对准VTC作动器和排气凸轮轴链轮上的TDC标记(C),见图2。

    6)拆卸VTC机油控制电磁阀。
    7)拆卸摇臂机油控制阀。
    8)拆卸曲轴带轮。
    9)拆卸发动机侧支座。

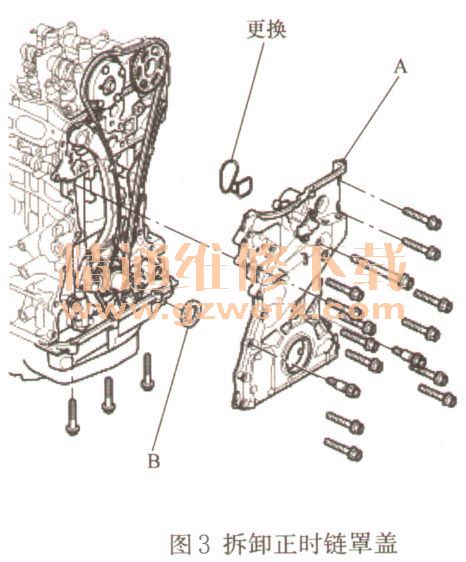

    10)拆下凸轮轴链条箱(A)和隔垫(B)。拆卸凸轮轴链条箱,见图3。

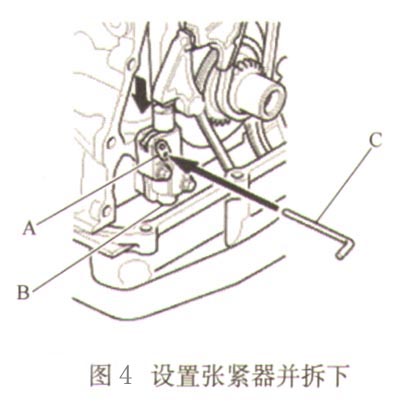

    11)松弛地安装曲轴带轮。逆时针旋转曲轴,以压缩凸轮轴链条自动张紧器。逆时针旋转曲轴以便对齐锁(A)和凸轮轴链条自动张紧器(B)上的孔,然后将直径1. 2mm的销(C)插入孔中。顺时针转动曲轴以固定销。
    注意:如果未对齐锁和凸轮轴链条自动张紧器的孔,继续逆时针旋转曲轴直至孔对齐,然后安装销。拆下凸轮轴链条自动张紧器,见图4。

    12)拆卸凸轮轴链条导板。
    13)拆卸凸轮轴链条导板、张紧器子臂和张紧器臂。
    14)拆卸凸轮轴链条。
