2．正时链单元安装步骤
    注意：执行该程序前，逆时针转动VTC作动器，检查并确认VTC作动器锁止。如果未锁止，顺时针转动VTC作动器直至停止，然后重新检查。如果仍然未锁止，更换VTC作动器。

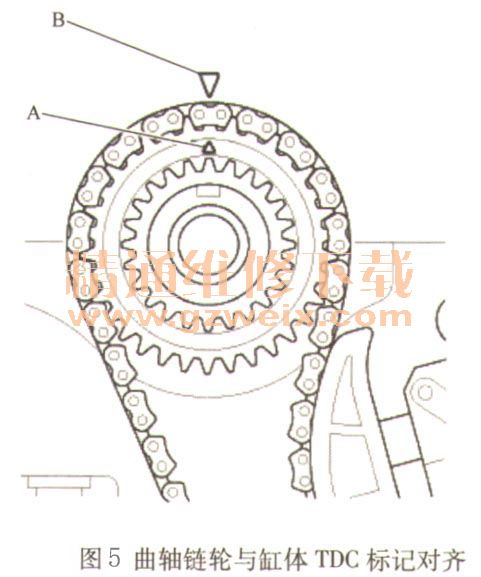

    1）1号活塞在上止点位置。设置（曲轴侧）将曲轴置于上止点（TDC）。将曲轴链轮上的TDC标记（A）与发动机气缸体上的指针（B）对准，见图5。

2）1号活塞在上止点位置。设置（凸轮侧）将凸轮轴设置在上止点位置。VTC作动器上的冲印标记（A）和排气凸轮轴链轮上的冲印标记（B）应该在顶部。对准VTC作动器和排气凸轮轴链轮上的TDC标记（C），见图6。

    3）将凸轮轴链条安装在曲轴链轮上，使涂色的链节（A）与曲轴链轮上的标记（B）对准。
    将凸轮轴链条安装在VTC作动器和排气凸轮轴链轮上，使冲印标记（A）与两个涂色的链节（B）的中心对准，见图7。

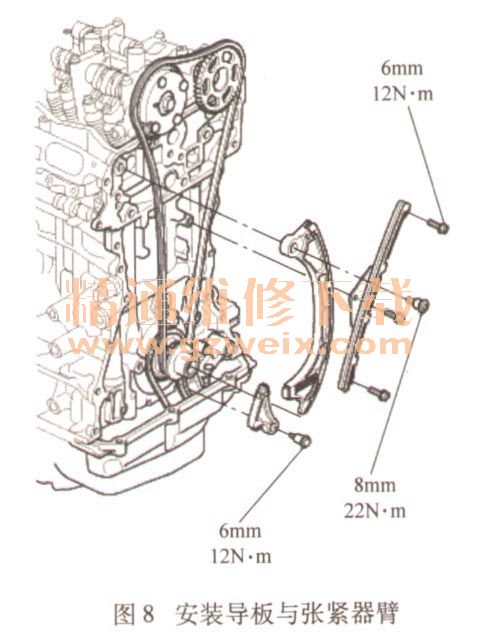

    4）安装凸轮轴链条导板、张紧器子臂和张紧器臂，见图8。
