11）如果适用，安装摩擦垫圈。
    12）顺时针转动曲轴以消除所有链条松弛。切勿转动进气凸轮轴。
    13）通过气缸盖中的开口向下安装可调式正时链条导板，然后安装可调式正时链条螺栓。将可调式正时链条导板螺栓拧紧至10N·m。

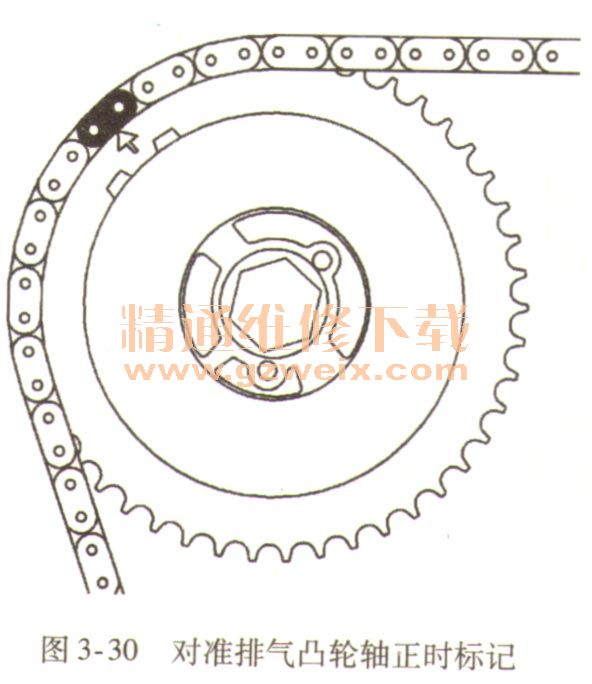

    14）将排气凸轮轴执行器安装至正时链条中，使正时标记对准第二节具有相同颜色的链节。务必安装新的执行器螺栓。

    15）将排气凸轮轴执行器安装到排气凸轮轴上，使定位销对准凸轮轴槽。
    16）使用24 mm呆扳手，将排气凸轮轴转动约45°，直至凸轮轴执行器中的定位销进人凸轮轴槽中。
    17）当执行器坐落到凸轮上时，用手拧紧新的排气凸轮轴执行器螺栓。
    18）确认所有彩色链节与相应的正时标记仍对准，见图3-31。如果它们没有对准，重复必要的部分程序以对准正时标记。

    19）安装固定式正时链条导板和螺栓。将固定式正时链条导板螺栓拧紧至10N·m。
    20）安装正时链条上导板和螺栓。将正时链条上导板螺栓拧紧至10N·m。
    21）执行以下步骤，重置正时链条张紧器，见图3-32：

    ① 拆下卡环。

    ②从正时链条张紧器体拆下活塞总成。
    ③从活塞总成拆下密封环。
    ④将专用工具EN – 45027-2（2）安装到台虎钳中。
    ⑤将活塞总成的凹槽端安装到专用工具EN-45027-2（2）中。
    ⑥使用专用工具EN-45027-1（1），将棘轮滚筒旋入活塞内。
    ⑦将密封环重新安装到活塞总成上。
    ⑧将活塞总成重新安装到张紧器体内中。
    ⑨安装卡环。
