1．正时链单元拆卸

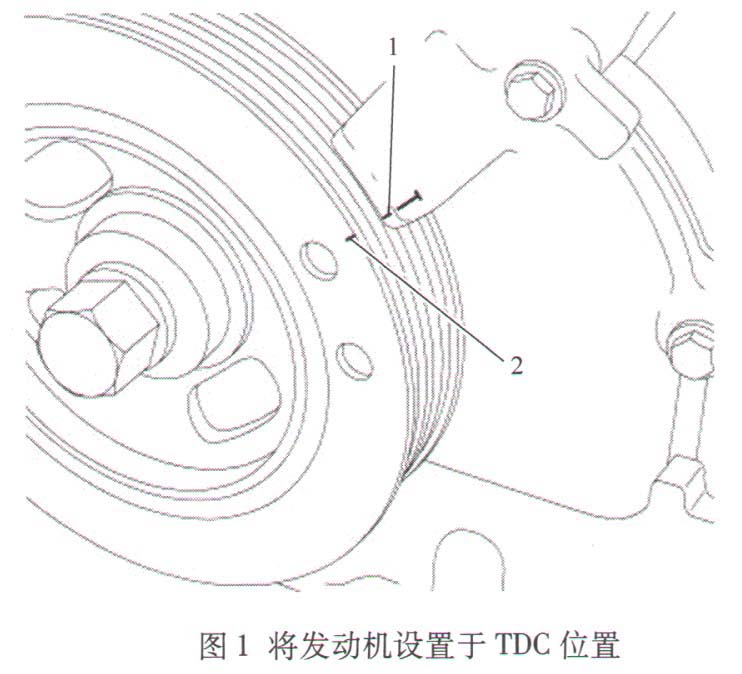

1）如图1所示，将发动机设置到TDC上。

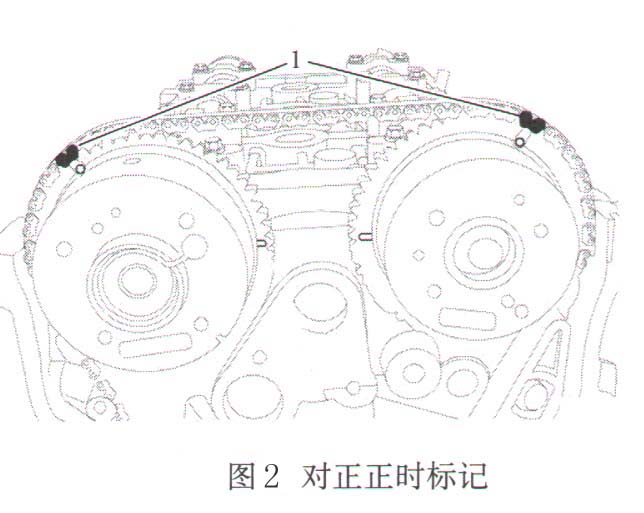

2）拆卸正时链盖罩。注意：如果找不到正时链的电镀链节，要想再次使用此链条，则应在拆卸之前事先在正时链的链节所对应的正时标记上标上记号，如图2所示。
3）将正时链安装到排气凸轮轴链轮上，确保位于链轮上正时标志1与正时标记对齐，如图3所示。
4）在正时链条上做好相对于曲轴链轮的正时标记。
5）拆卸正时链张紧器5。

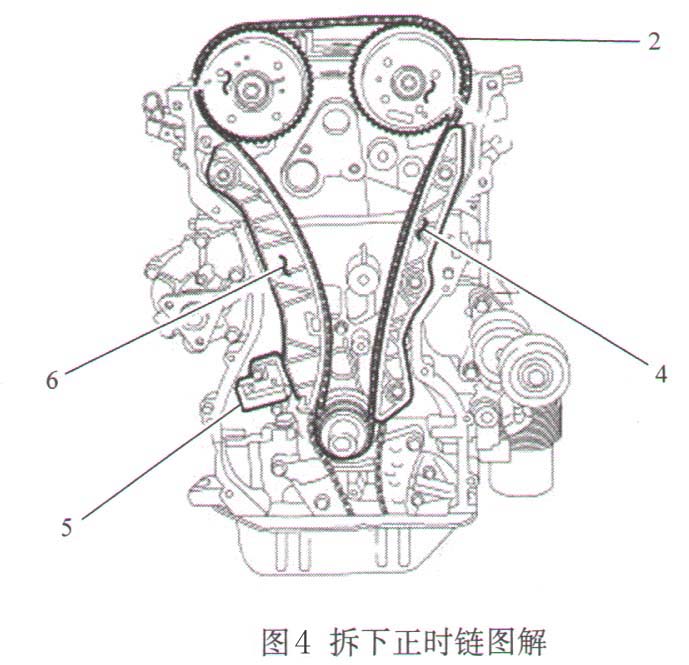

6）卸下正时链2。如图4所示。
2．正时链单元安装步骤
1）检查确保曲轴链轮键槽是否在9点钟的位置上，如图3所示。

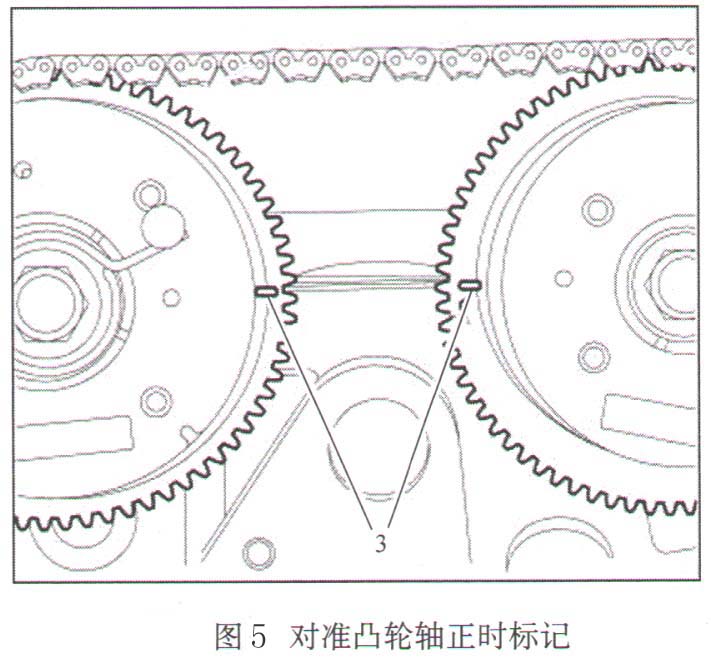

2）对准凸轮轴正时标记3，以便其平行于缸盖，并按图5相互对齐。
3）如图4所示，安装正时链导向件4，并紧固螺栓至12N·m。
4）安装正时链，确保位于链轮上的正时标记1对齐，如图2所示。

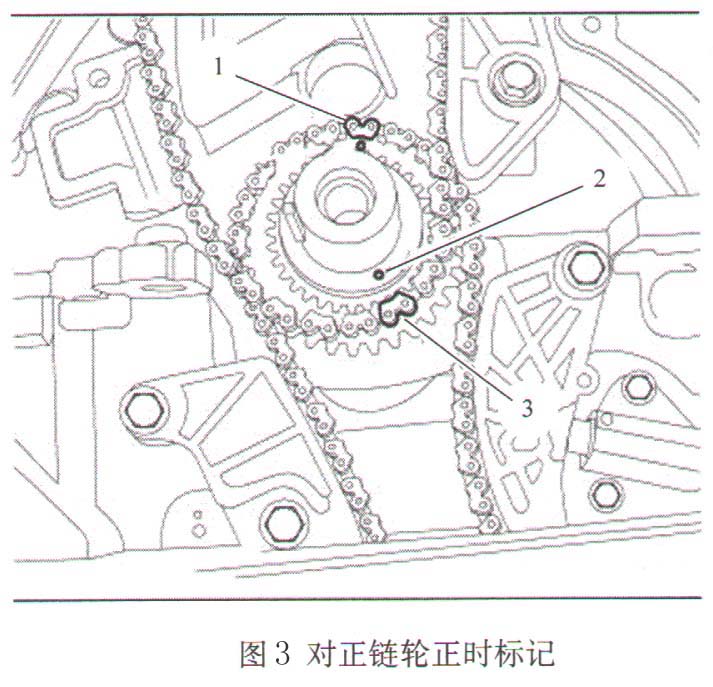

5）如图3所示，将曲轴链轮2上的正时标记与正时链上的电镀链节3对齐。定位链条，使松弛部分处于张紧器侧。
注意：保持正时链的松弛部分在张紧器侧。
6）如图4所示，安装可动的正时链摆动导向件6，并紧固螺栓至12N·m。
