1．正时链单元部件分解

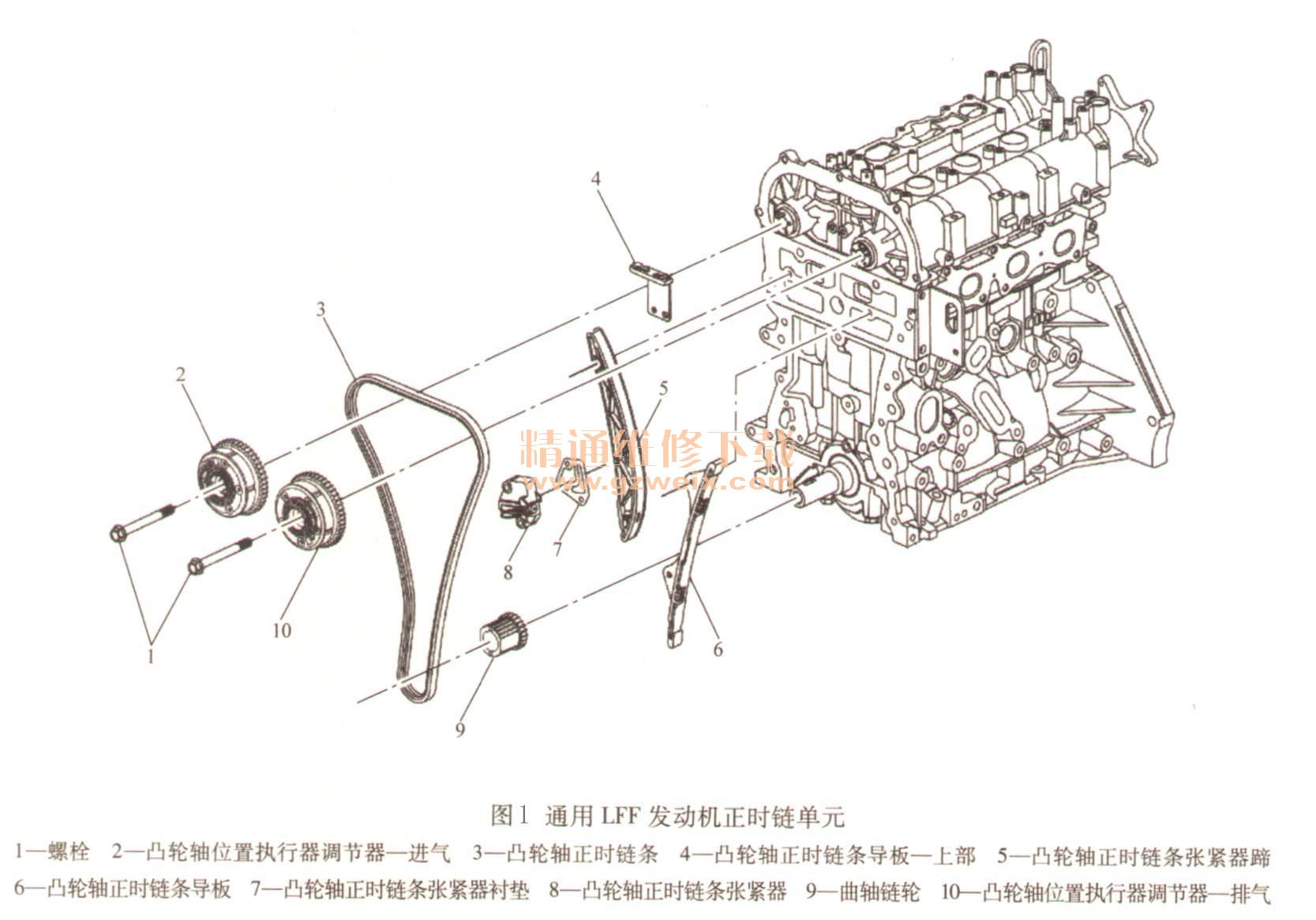

    发动机正时链部件如图1所示。

    2．正时链条调整步骤
    1）沿发动机运转方向将曲轴移动到第一气缸上止点（TDC）位置，使曲轴链轮正时标记位于如图2所示的6点钟位置。
    2）如图2所示，将正时链条安装到进气和排气凸轮轴位置执行器调节器、正时链条导板、正时链条张紧器蹄和曲轴链轮上。

    3）确保凸轮轴位置执行器调节器正时标记对准于彩色正时链节1，见图3。

    4）确保曲轴链轮正时标记对准彩色正时链节2，见图3。

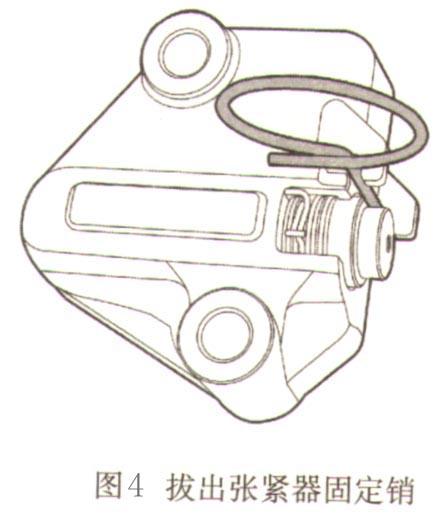

    5）拔出张紧器锁止工具，将凸轮轴正时链条张紧，见图4。

    6）确保凸轮轴正时链条安装正确，必要时重新调节凸轮轴正时链条。
