18拧紧锁紧工具上的调节螺钉。调节螺钉的紧固扭矩：10N·m。
    19将曲轴顺时针（发动机的旋转方向）转至减震器处汽缸1和4的TDC标记位置。此位置在减震器上标记TDC1/4。用一根长定位销9595/1加以固定。

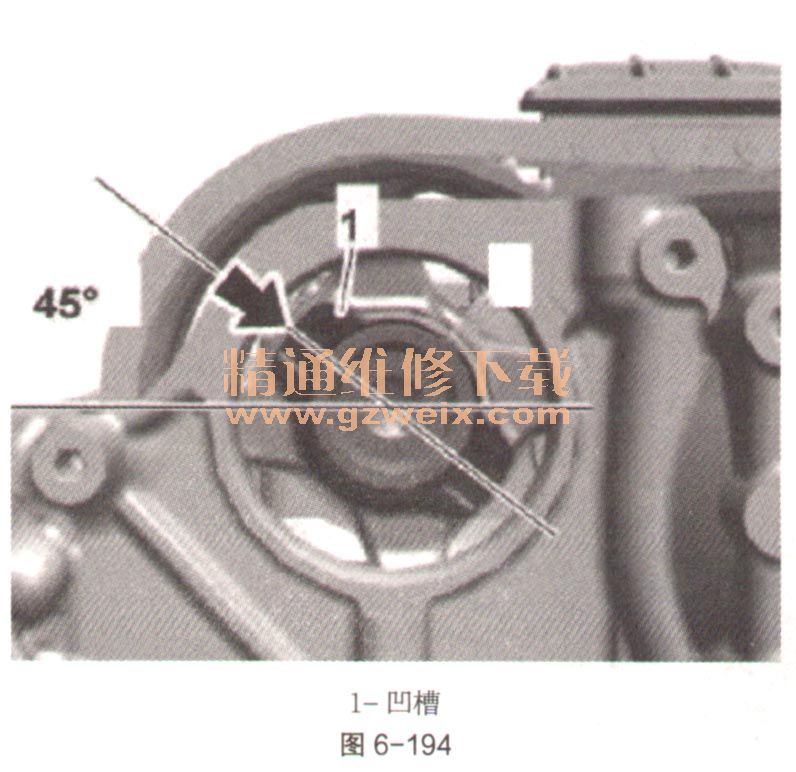

    20检查排气链轮的位置。现在必须通过驱动器上较深的凹槽（13.5mm）（如图6-194中1）将链轮朝左上方放置，并与汽缸盖的密封面约成45°。如果与上述情况不符，则必须将排气凸轮轴与链轮重新对齐。

    21预拧紧链轮和凸轮轴控制器的中央螺钉。对链轮上的中央螺钉进行初拧，执行此操作时，用固定扳手9775顶住。紧固扭矩：5N·m。对凸轮轴控制器上的中央螺钉进行初拧，执行此操作时，用一个长开口扳手（a/f32）顶住驱动器。紧固扭矩：5N·m。
    22锁紧工具9772现在必须拆下。松开调节螺钉。由于工具中存在张力，出现“叽嘎”的噪声完全正常。拧下汽缸盖上的紧固螺钉并拆下工具。
    23用扭矩角度扳手将链轮和凸轮轴控制器上的中央螺钉拧紧至规定的最终紧固扭矩。拧紧链轮上的中央螺钉，执行此操作时，用固定扳手9775顶住。扭矩角度60° +5°。拧紧凸轮轴控制器上的中央螺钉，执行此操作时，用一个长开口扳手（a/f32）顶住。扭矩角度90°。
    24然后再次检查两侧的凸轮轴位置（注意重叠位置）。在锁紧工具9772处，必须能够用手拧入调节螺钉。取出工具，完成发动机的安装。
     （5）后续安装。
    ①安装汽缸盖罩。
    ②安装曲轴箱强制通风装置盖。
    ③安装高压燃油泵。
    ④安装真空泵。
    ⑤安装火花塞。
    ⑥安装点火线圈。
    ⑦安装隔热板。
    ⑧安装后消声器保持架。插入并拧紧4个外Torx螺钉（M8 x20）。紧固扭矩：23N·m。
    ⑨用新的密封件安装排气歧管。
    ⑩安装后消声器。
    11安装发动机托架。
    12安装发动机。
