2011~2015年神行者2(Freelander 2)(2.2D SD4)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-03 10:55:01



   (一)正时皮带拆卸和安装

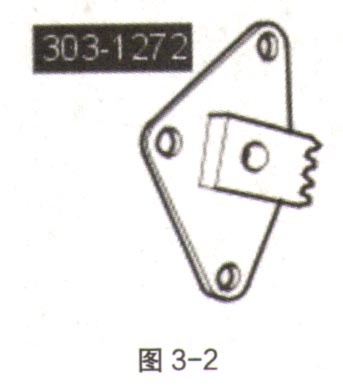

   (1)专用工具:正时销曲轴303-1270(如图3-1)、飞轮锁定工具303-1272(如图3-2)和正时销凸轮轴303-1277(如图3-3)。





     (2)拆卸方法。
    ①应安装正时工具和锁定工具以便拆卸正时盖。所有工具必须保持安装状态,以便以后进行正时盖安装步骤。
    ②确保用轮轴架支撑车辆。提升并支撑车辆。
    ③参阅:正时盖拆卸和安装。
    ④释放正时皮带张紧力。卸下正时皮带,如图3-4。

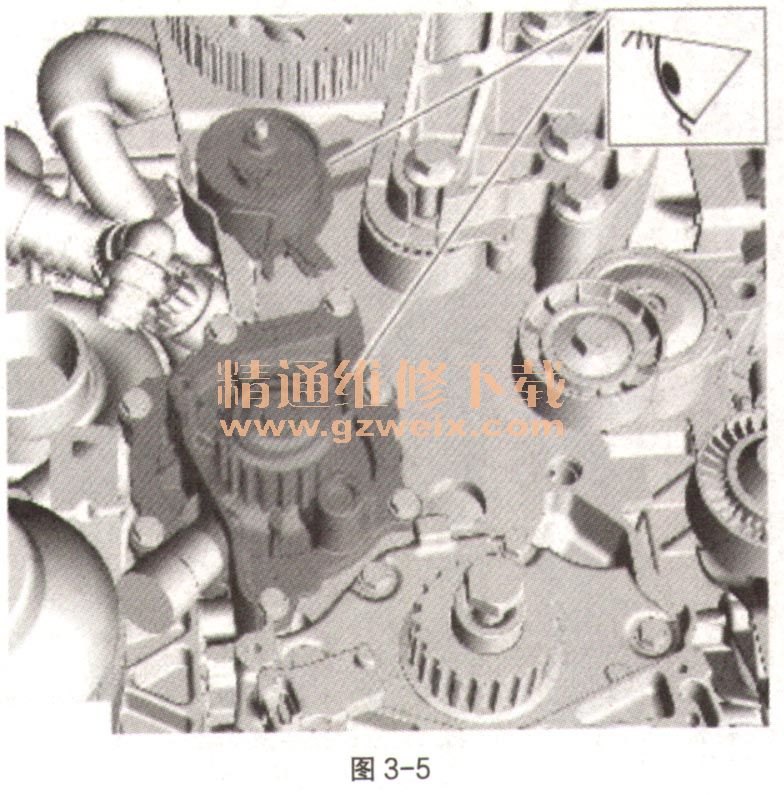

    ⑤检查滚轮和张紧器的状况,如图3-5。检查冷却液泵的状况。视需要安装以上任何部件。

 (3)安装。

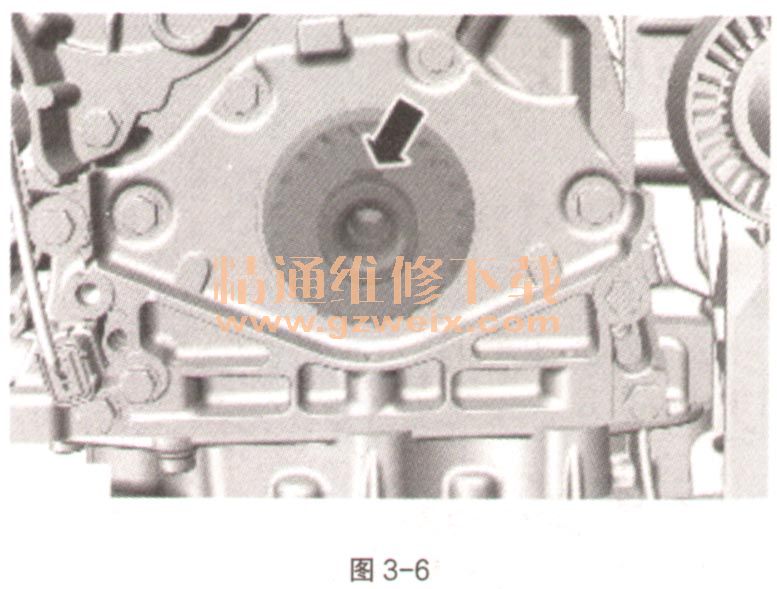

    ①确保键定位于键槽中央,如图3-6。

    ②拆卸正时皮带时,不得旋转曲轴或凸轮轴。请确保正时皮带没有折叠,以便产生直径小于35mm的环形。安装新的正时皮带。启动凸轮轴带轮,按照图3-7的顺序,按顺时针方向安装正时皮带。

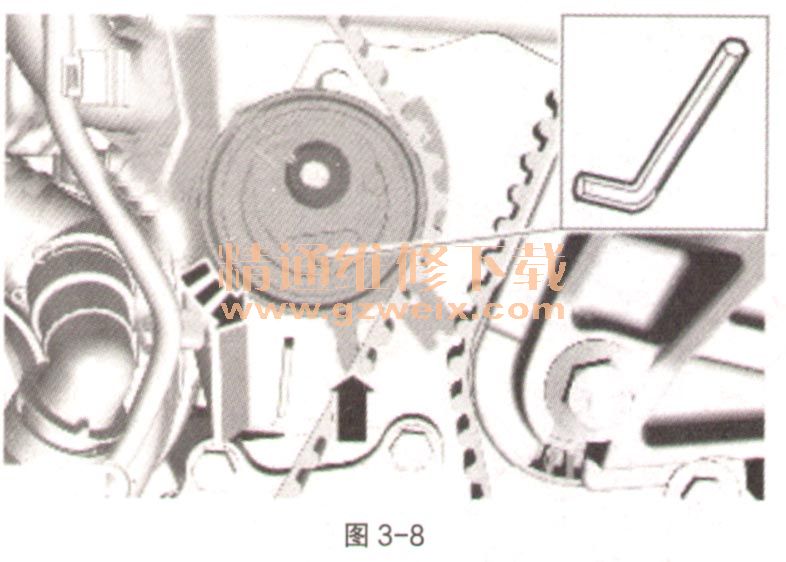

    ③轻轻拧紧正时皮带张紧器螺栓。使用Allen键,逆时针调整张紧力,直至指针位于图3-8位置。拧紧张紧器螺栓。扭紧力矩:25N·m。

[1] [2] [3] [4]  下一页
