2012~2015年大众途锐3.0 TDI(3.0D CRCA)发动机校对方法
来源:本站整理  作者:佚名  2018-04-04 17:22:45

(四)拆卸和安装机油泵和高压泵驱动链条
(1)所需要的专用工具和维修设备。

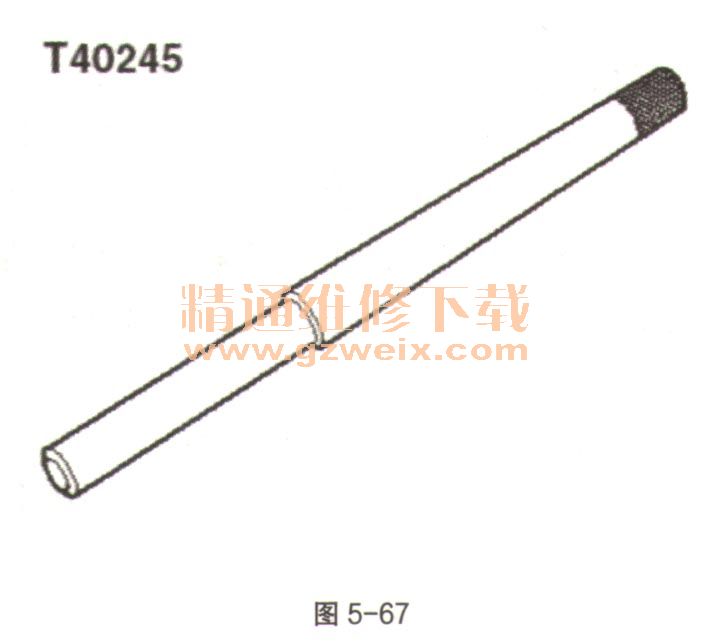

    ①定位销T40245,如图5-67。

    ②定位销T40316。
    ③固定螺栓3242或固定螺栓T40237。
   (2)拆卸。
    ①拆下正时链下部盖板。
    ②拆卸凸轮轴正时链。
    ③取下凸轮轴正时链上部的2个滑轨。

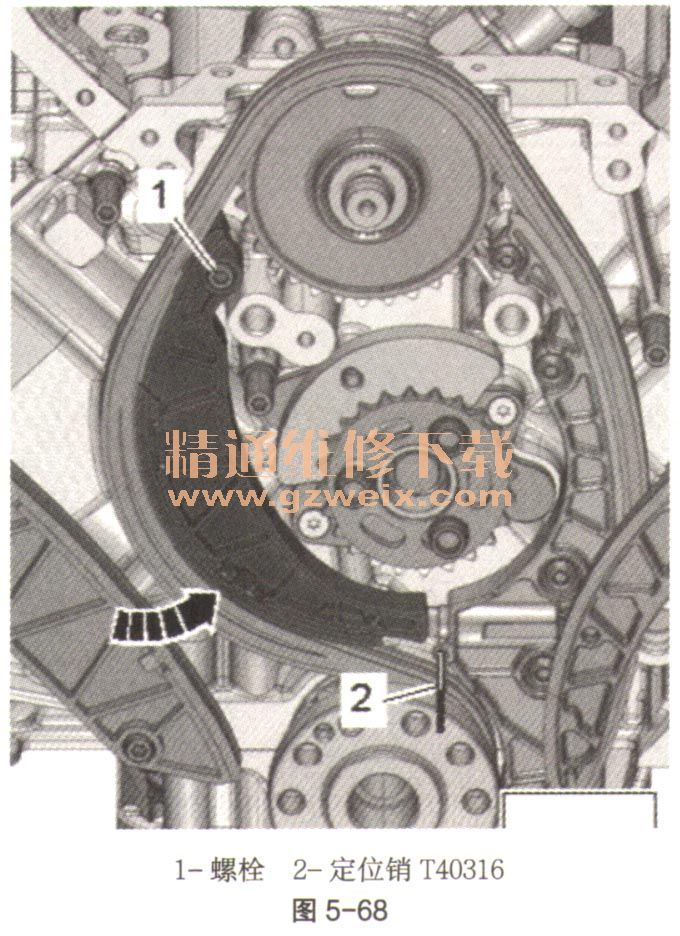

    ④沿图5-68中箭头方向按压链条张紧器的张紧轨,并用定位销T40316(如图5-68中2)卡住链条张紧器。拧出螺栓(如图5-68中1)并取下张紧轨。

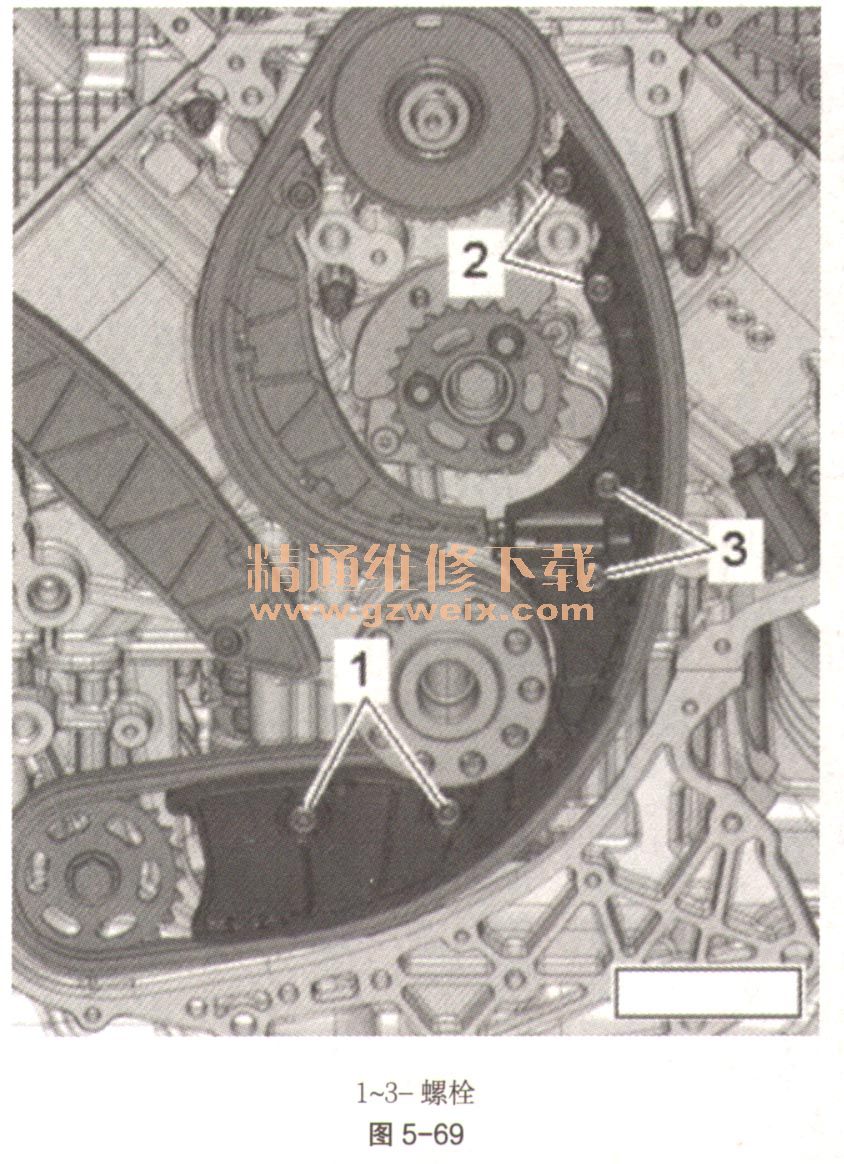

    ⑤拧出螺栓(如图5-69中1,2,3),取下油泵和高压泵驱动链的链条张紧器。

    ⑥取下油泵和高压泵的驱动链。
   (3)安装。

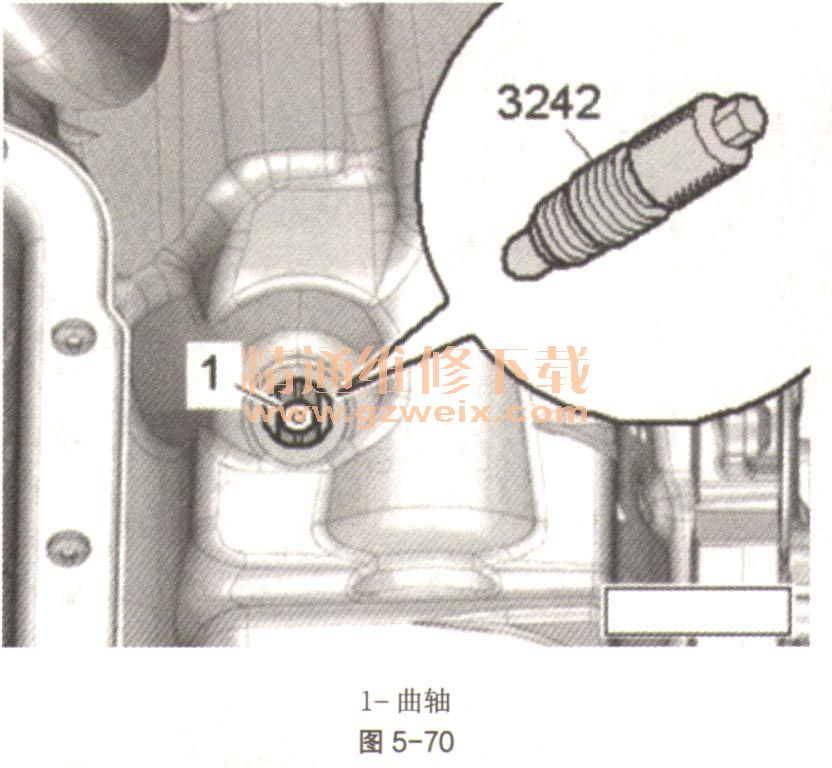

    将曲轴(如图5-70中1)用固定螺栓3242固定在“上止点”位置。

    安装以倒序进行,同时要注意下列事项。

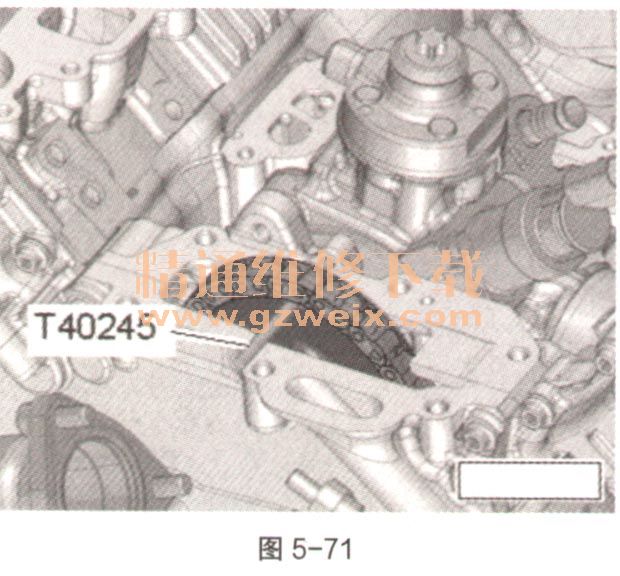

    ①用定位销T40245卡住高压泵链轮。图5-71为链轮及装着的正时链罩下部。

    ②安装凸轮轴正时链。
    ③取下高压泵链轮定位销T40245。
    ④安装正时链下部盖板。
