2012～2015年大众途锐3.0 TDI（3.0D CRCA）发动机校对方法

来源：本站整理作者：佚名 2018-04-04 17:22:45

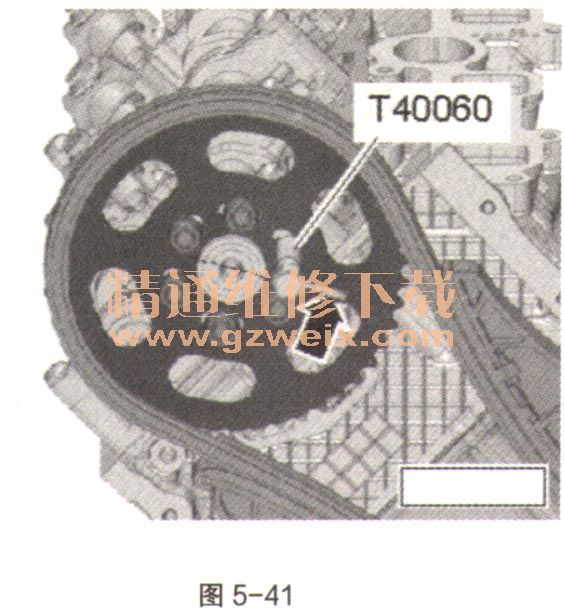

⑦调节销T40060上的销轴（如图5-41中箭头）必须垂直于汽缸列2（左侧）凸轮轴的中心线。

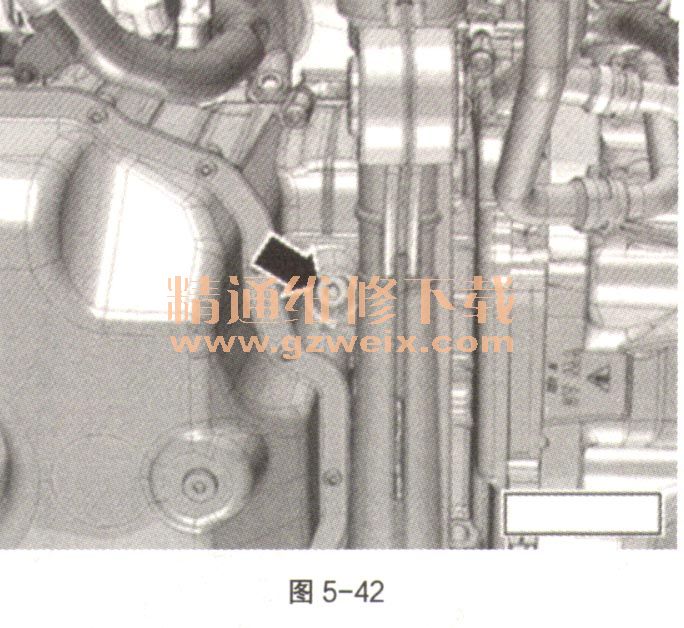

⑧将一块抹布置于油底壳上部件下，以便收集溢出的发动机油。将螺旋塞（如图5-42中箭头）从油底壳上部件中拧出。

⑨以20N·m的力矩将固定螺栓3242（如图5-43）拧入孔中，必要时稍微来回转动曲轴，以便完全对准螺栓。

⑩沿如图5-44中箭头方向按压凸轮轴正时链链条张紧器的张紧轨，并用定位销T40316（如图5-44中1）卡住链条张紧器。拧出导向销（如图5-44中2）并取下张紧轨。对于用过的凸轮轴正时链，转动方向相反时有损坏的危险。图5-44中箭头为重新安装用颜色通过箭头标记凸轮轴正时链的转动方向。

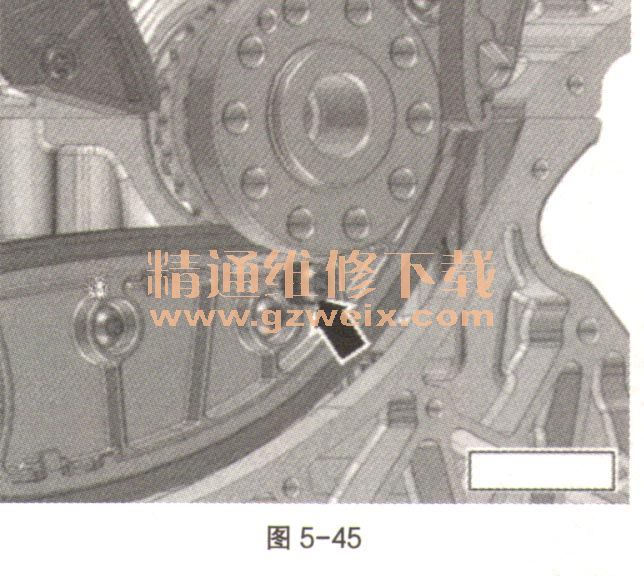

11旋出防弹出件的螺栓（如图5-45中箭头）。

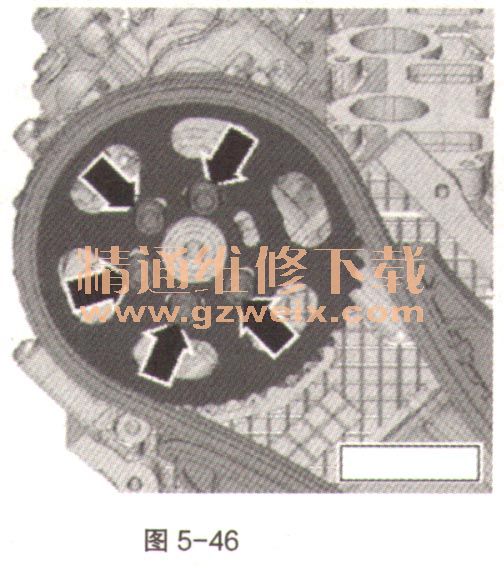

12从凸轮轴中取出调节销T40060。拧出螺椒如图5-46中箭头）。

    13拧出螺栓（如图5-46中箭头）。取下凸轮轴链轮和凸轮轴正时链。
   （3）安装。

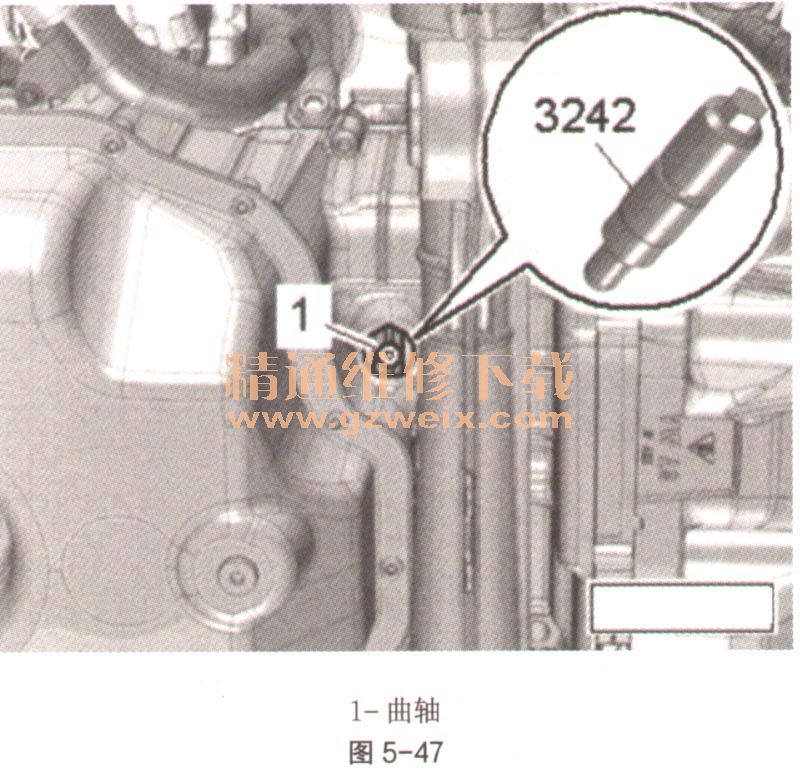

    ①将曲轴（如图5-47中1）用固定螺栓3242固定在“上止点”位置。更新拧紧时需要继续旋转一个角度的螺栓。

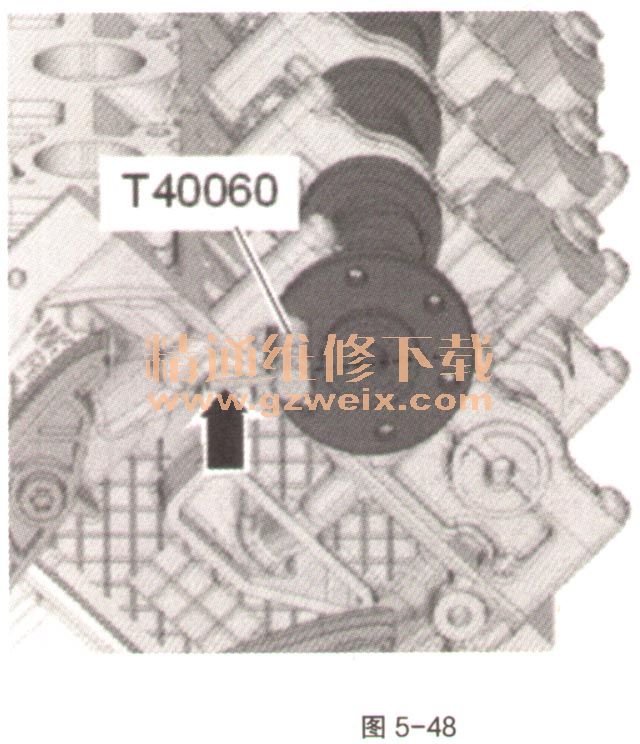

②检查2个汽缸盖的凸轮轴是否在“上止点”位置上。凸轮轴必须能用调节销T40060卡止。调节销T40060上的销轴（如图5-48中箭头）必须垂直于汽缸列1（右侧）凸轮轴的中心线。
