法拉利599 GTB Fiorano 6.0L发动机正时校对方法
来源:汽车维修技师  作者:佚名  2016-06-16 08:33:57



    一、重新安装正时链
    1.将发动机机油涂敷到传动小齿轮支撑(如图1中34所示)内表面,并在更换相关。形圈之后,将其安装到曲轴箱上相应的底座内。将AREXONS SYSTEM 52A43中强度螺纹锁固胶涂抹到三个螺钉(如图1中35所示)的螺纹上。预紧然后拧紧这3个螺钉(如图1中35所示),螺钉预拧紧力矩为5N·m,螺钉拧紧力矩为16N·m。在更换相应。形圈之后,拧紧螺钉(如图1中37所示),紧固喷嘴(如图1中36所示)。将发动机机油涂敷到传动小齿轮支撑上并安装3个新的滚柱轴承(如图1中33所示)。将悬挂传动小齿轮轴颈垫块(如图1中32所示)安装到曲轴并用2个螺钉(如图1中31所示)紧固。

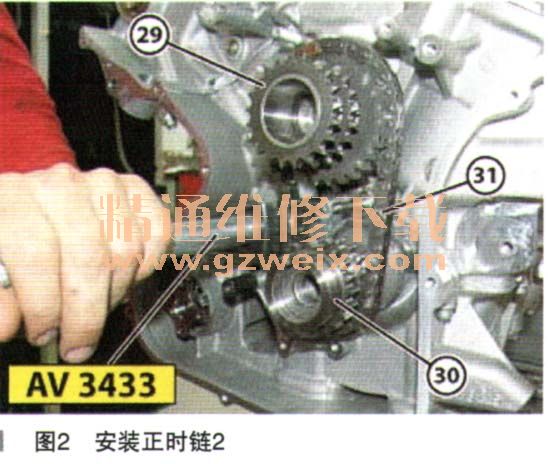

    2.在安装之前,检查链(如图2中31所示)的状态。必要时更换。在链(如图2中31所示)已啮合的状态下,安装2个冠状轮(如图2中29所示)和(如图2中30所示)。当安装链时,确保青铜色链环保持可见。将冠状轮连同链推入其相应底座,使用工具(AV3433)实施杠杆作用,将链安装到悬架传动小齿轧踌由颈垫块上。

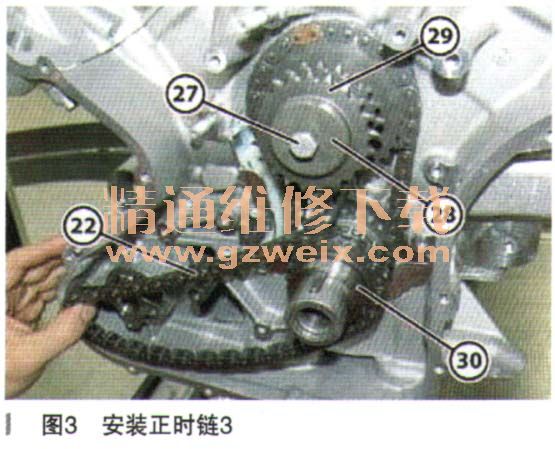

    3.将垫圈(如图3中29所示)安装到冠状轮(如图3中28所示)上,并使用螺钉(如图3中27所示)紧固。检查并确认正时链传动小齿轮固定架和冠状轮(如图3中29所示)之间的轴端浮动量在0.10~0.20mm之间。在安装之前,检查链的状态。必要时更换。将链(如图3中22所示)安装到冠状轮(如图3中30所示)上。安装链时,确保青铜色链环保持可见。

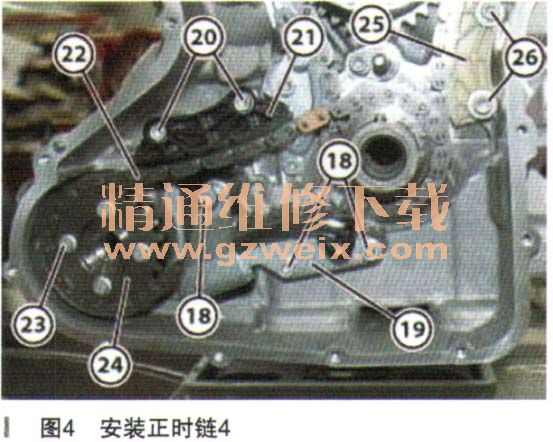

    4.将冠状轮(如图4中24所示)安装到油水分离泵轴上,与链(如图4中22所示)接合。将AREXONSSYSTEM 52A43中强度螺纹锁固胶涂抹到4个紧固冠状齿轮(如图4中24所示)的螺钉(如图4中23所示)的螺纹上,然后将螺钉拧紧,螺钉拧紧力矩为10N·m。安装固定垫块(如图4中21所示)并用螺钉(如图4中20所示)进行紧固,螺钉拧紧力矩为10N·m。安装固定架(如图4中19所示)并用螺钉(如图4中18所示)进行紧固,螺钉拧紧力矩为25N·m。安装固定垫块(如图4中25所示)并用两个螺钉(如图4中26所示)(事先将AREXONS SYSTEM 52A43中强度螺纹锁固胶涂抹到螺纹上)进行紧固,螺钉拧紧力矩为25N·m。
