6．检查并确认进气凸轮轴的正时参数保持在正确的公差范围内。在千分表（见图15中1）仍然安装在1号汽缸火花塞口中的情况下，测量TDC。将千分表的底座安装到汽缸1的排气侧，让仿形触销靠在排气门一挺杆杯顶面。从上止点开始，首先逆时针转动曲轴，移动活塞5mm，然后顺时针转动曲轴，移动活塞4.25mm，以达到总共0.75 mm的数值（对应上止氛之前10°）。使千分表（见图15中3）回零，用于测量气门升程。顺时针转动曲轴，直到排气门完全关闭。在该位置，千分表（见图15中3）应该指示0.50～0.70 mm之间的数值。使用固定在相关安装点的扳手，调节凸轮轴的位置以得到正确的参考值。

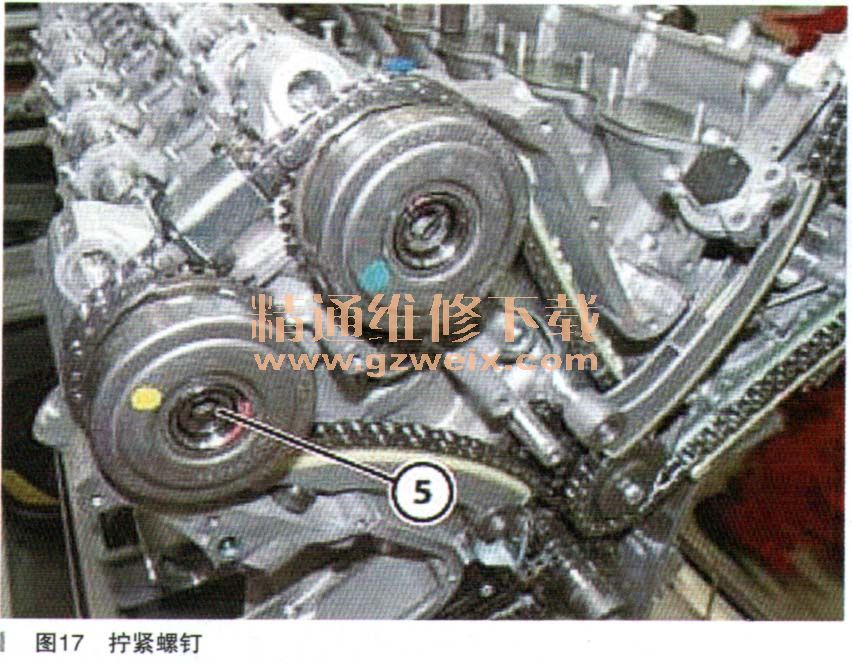

    7.固定住曲轴，拧紧螺钉（如图17中5所示），然后设置85°的角度，检查最终拧紧力矩，螺钉亦弱：紧力矩为50N·m、螺钉拧紧力矩为180÷200N·m

    8．检查并确认排气凸轮轴的正时参数保持在正确的公差范围内。
