法拉利599 GTB Fiorano 6.0L发动机正时校对方法
来源:本站整理  作者:佚名  2018-03-11 10:23:55



      (一)重新安装正时链

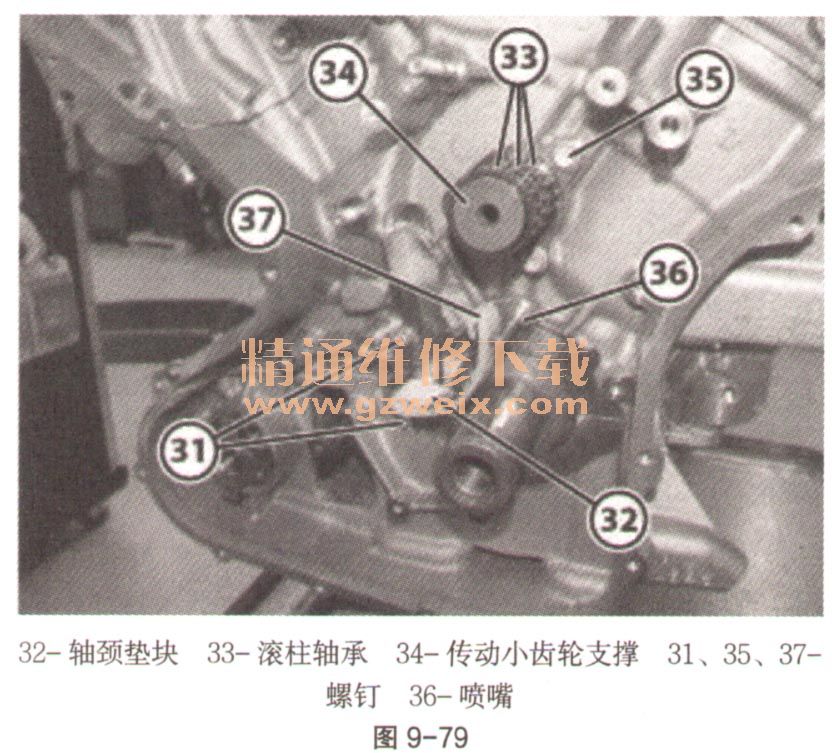

    (1)将发动机机油涂敷到传动小齿轮支撑(如图9-79中34)内表面,并在更换相关O形圈之后,将其安装到曲轴箱上相应的底座内。将AREXONSSYSTEM 52A43中强度螺纹锁固胶涂抹到3个螺钉(如图9-79中35)的螺纹上。预紧然后拧紧这3个螺钉(如图9-79中35),螺钉预拧紧力矩为5N·m,螺钉拧紧力矩为16N·m。在更换相应O形圈之后,拧紧螺钉(如图9-79中37),紧固喷嘴(如图9-79中36)。将发动机机油涂敷到传动小齿轮支撑上并安装3个新的滚柱轴承(如图9-79中33)。将悬架传动小齿轮轴颈垫块(如图9-79中32)安装到曲轴并用2个螺钉(如图9-79中31)紧固。

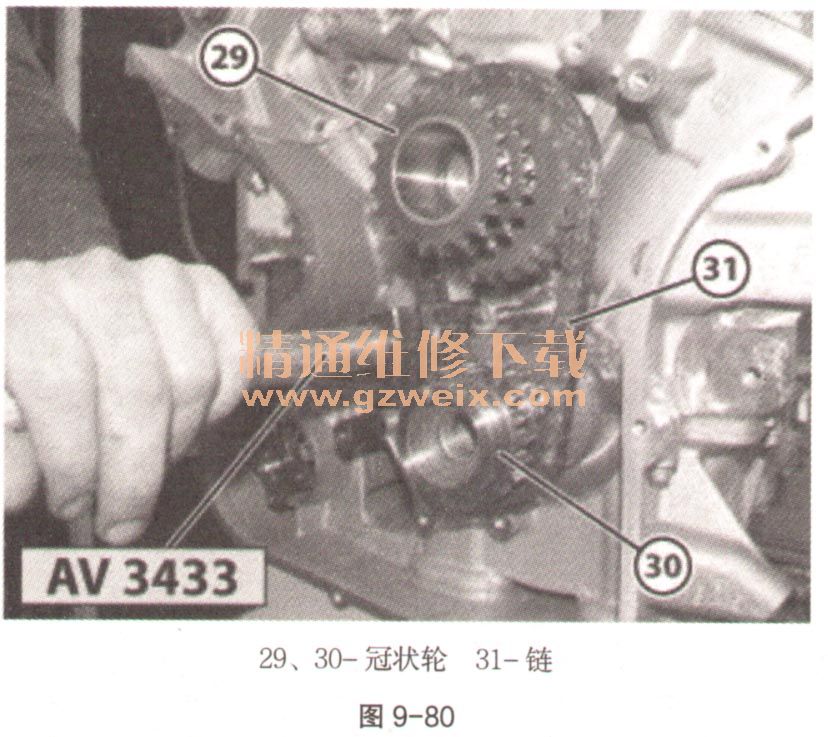

    (2)在安装之前,检查链(如图9-80中31)的状态。必要时更换。在链(如图9-80中31)已啮合的状态下,安装2个冠状轮(如图9-80中29和30)。当安装链时,确保青铜色链环保持可见。将冠状轮连同链推入其相应底座,使用工具(AV 3433)实施杠杆作用,将链安装到悬架传动小齿轮轴颈垫块上。

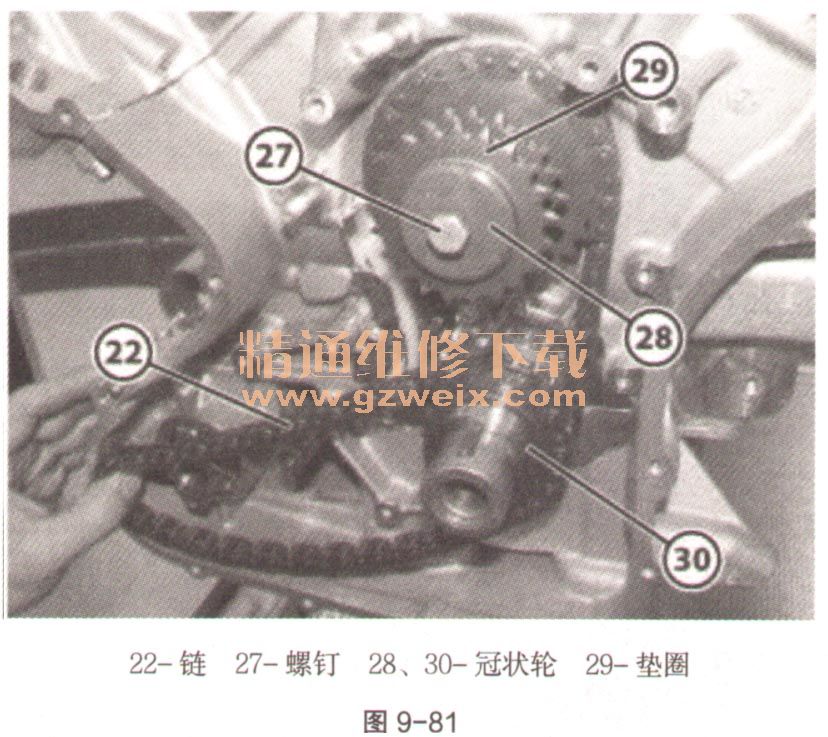

    (3)将垫圈(如图9-81中29)安装到冠状轮(如图9-81中28)上,并使用螺钉(如图9-81中27)紧固。检查并确认正时链传动小齿轮固定架和冠状轮之间的轴端浮动量在0.10~0.20mm。在安装之前,检查链(如图9-81中22)的状态。必要时更换。将链(如图9-81中22)安装到冠状轮(如图9-81中30)上。安装链时,确保青铜色链环保持可见。

      (4)将冠状轮(如图9-82中24)安装到油水分离泵轴上,与链(如图9-82中22)接合。将AREXONS SYSTEM52A43中强度螺纹锁固胶涂抹到4个紧固冠状轮(如图9-82中24)的螺钉(如图9-82中23)的螺纹上,然后将螺钉拧紧,螺钉拧紧力矩为10N·m。安装固定垫块(如图9-82中21)并用螺钉(如图9-82中20)进行紧固,螺钉拧紧力矩为10N·m。安装固定架(如图9-82中19)并用螺钉(如图9-82中18)进行紧固,螺钉拧紧力矩为25N·m。安装固定垫块(如图9-82中25)并用2个螺钉(如图9-82中26)(事先将AREXONS SYSTEM52A43中强度螺纹锁固胶涂抹到螺纹上)进行紧固,螺钉拧紧力矩为25N·m。

    (5)将AREXONS SYSTEM52A43中强度螺纹锁固胶涂敷到盖(如图9-83中38)上并拧到油水分离泵轴上,螺纹盖拧紧力矩为28N·m。

    (6)安装固定正时链垫块(如图9-84中16和17),并通过拧紧螺钉(如图9-84中14和15)紧固,螺钉拧紧力矩为25N·m。将2个正时链(如图9-84中12和13)以及正时调节器(如图9-84中10)安装到相应凸轮轴上。检查并确认正时调节器得到正确固定,确保标有代码SCR的调节器安装到排气凸轮轴上,标有代码ASP的调节器安装到进气凸轮轴上。
