正时安装步骤如下：

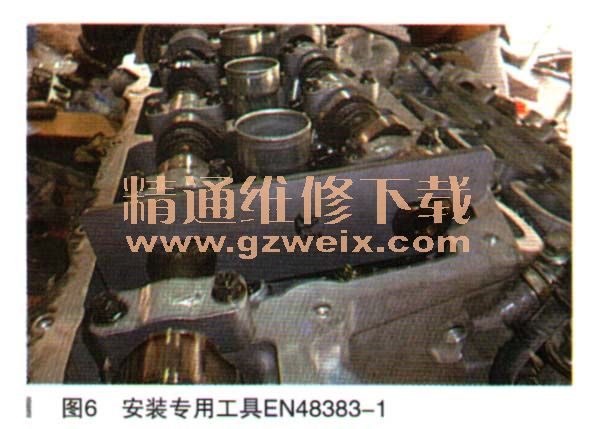

    1．利用凸轮轴执行器的固定螺栓转动凸轮轴，安装专用工具EN-48383-1至左侧凸轮轴的后部（如图6所示）。

    2．安装曲轴皮带轮螺栓，转动曲轴，使曲轴链轮上的正时标记对准机油泵盖上的标记（如图7所示）。


    3. 安装左侧正时链条，使其红色正时链节对准左侧凸轮轴中间传动链轮上的检修孔（如图8所示）

    4．将红色链节对准左侧凸轮轴执行器链轮上的正时标记（链节正时标记为圆点），使凸轮轴执行器链轮上的正时链节之间有10个链节（如图9所示）。

    5．安装左侧凸轮轴正时链条导板和张紧器。

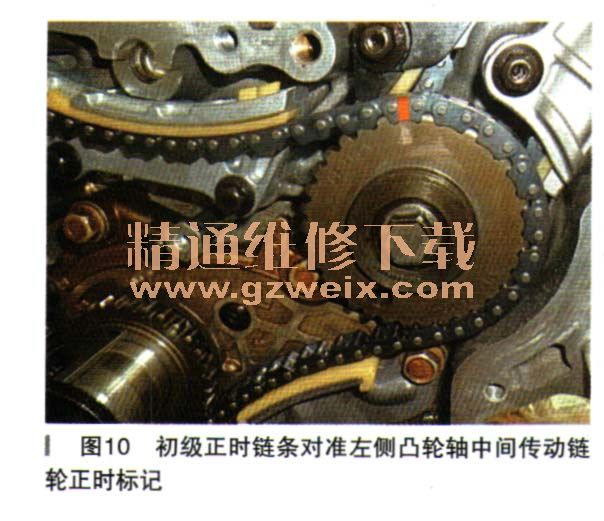

    6．确保以上正时位置不动，安装初级正时链条，将左侧凸轮轴中间传动链轮正时标记对准链条正时链节（如图10所示）。

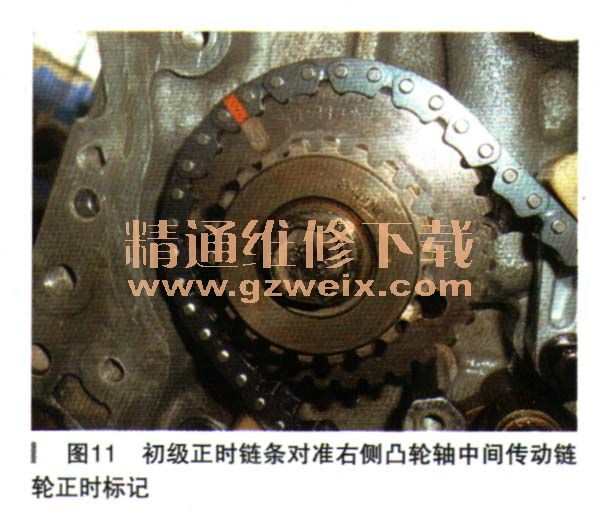

    7．将右侧凸轮轴中间传动链轮正时标记对准链条正时标记（如图11所示）。

    8．将曲轴链轮正时标记对准链条正时链节（如图12所示），安装完毕的初级正时链条完整图如图13所示。
