6）安装张紧器组件。
    ①检查O形圈是否清洁，如图47所示，把挂钩扣上。

    ②把发动机机油涂抹在张紧器上，然后将其装上。
    拧紧力矩：（9±1.8）N·m。

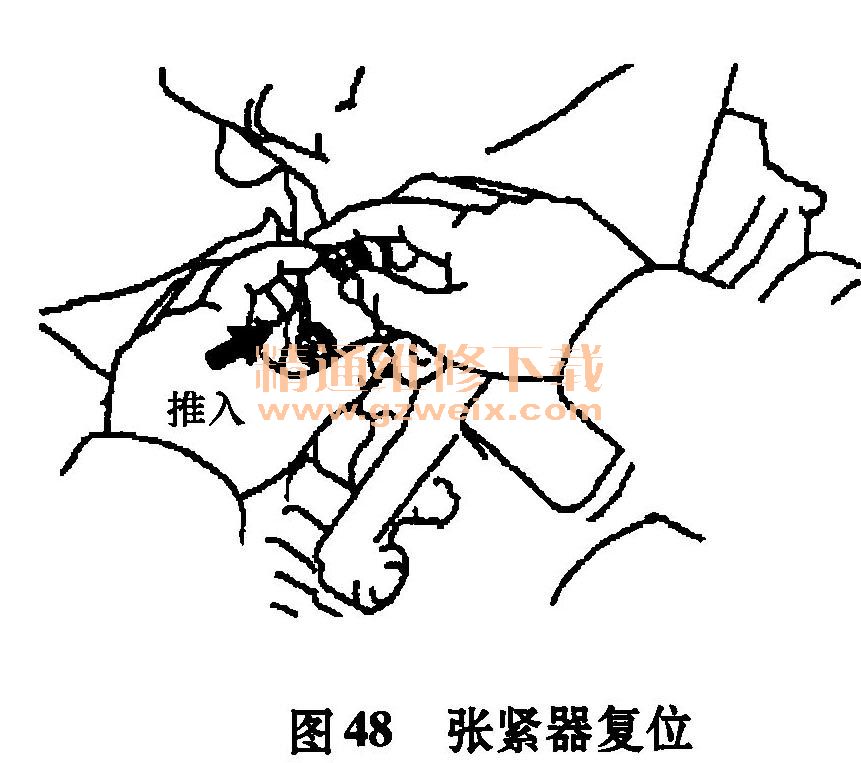

    注意：安装张紧器时，若柱塞已弹出，则重新将挂钩扣上，如图48所示。

    7）安装减振带轮。
    ①将减振带轮上的键槽与曲轴上的键对正，并将减振带轮滑入。
    ②使用专用工具，安装减振带轮螺栓，如图49所示。

    拧紧力矩：（138±8. 28） N·m。
    ③逆时针方向转动曲轴，以使挂钩脱离柱塞上的锁定销，如图50所示。

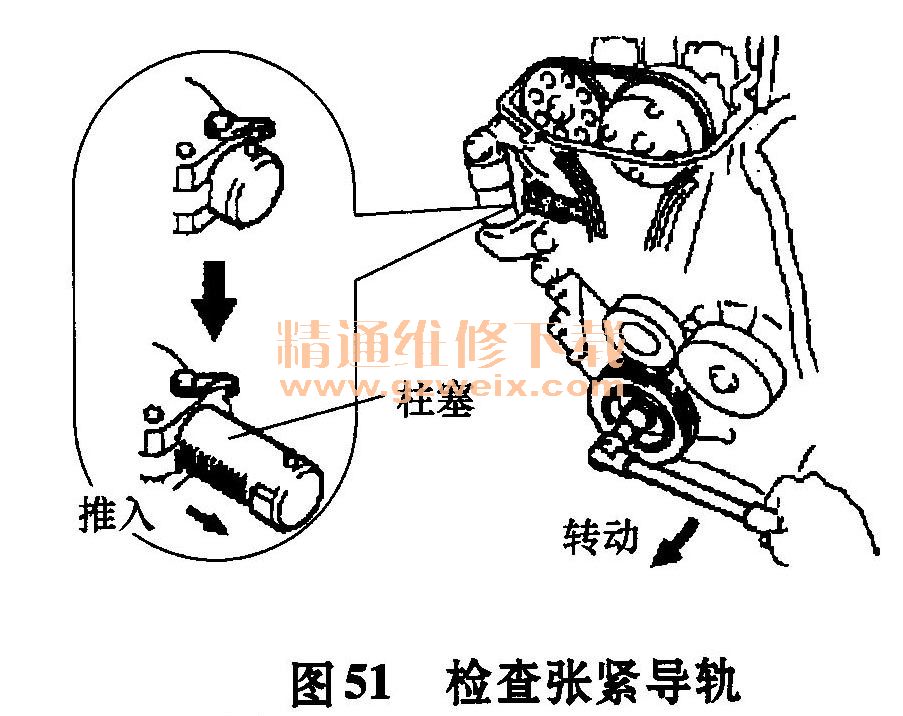

    ④顺时针转动曲轴，并检查链条张紧导轨是否被柱塞推顶着，如图51所示。

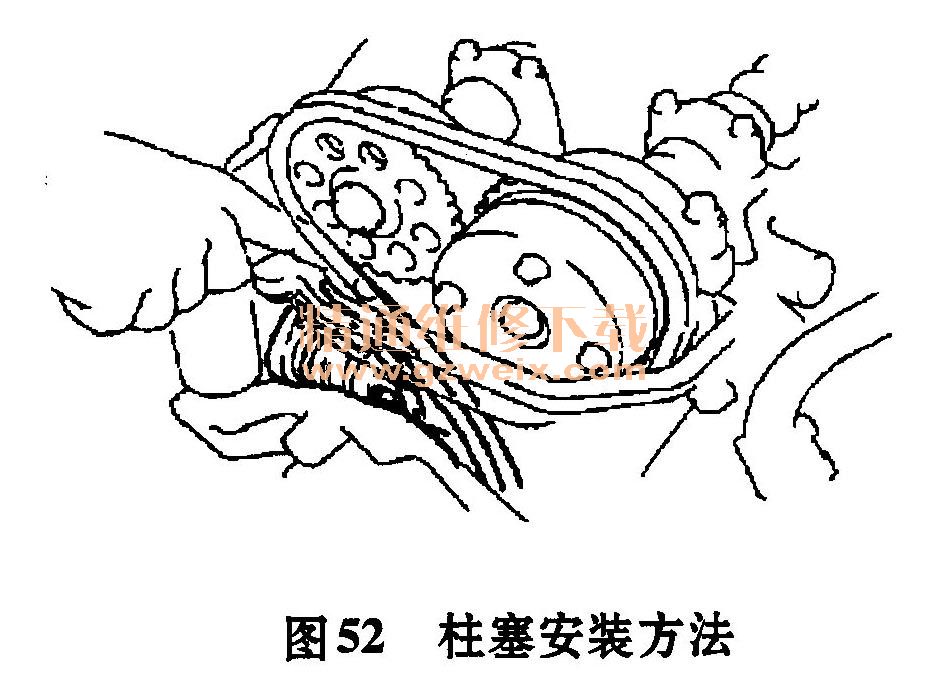

    提示：若柱塞没有弹出，则可用旋具或手指头将链条张紧导轨压向张紧器，以使挂钩脱离锁定销并使柱塞弹出，如图52所示。

    8）安装转速传感器。
    9）安装发动机固定支架。
    10）安装水泵组件。
    11）安装传动带张紧器装置。
    12）安装发动机右悬置总成。
    13）安装气缸盖罩组件。
    14）安装点火线圈安装组件。
    15）安装发电机安装组件。
    16）添加冷却液。
    17）检查冷却液是否泄漏。
    18）检查发动机机油是否泄漏。
