14．安装正时链条张紧器，如图40所示。

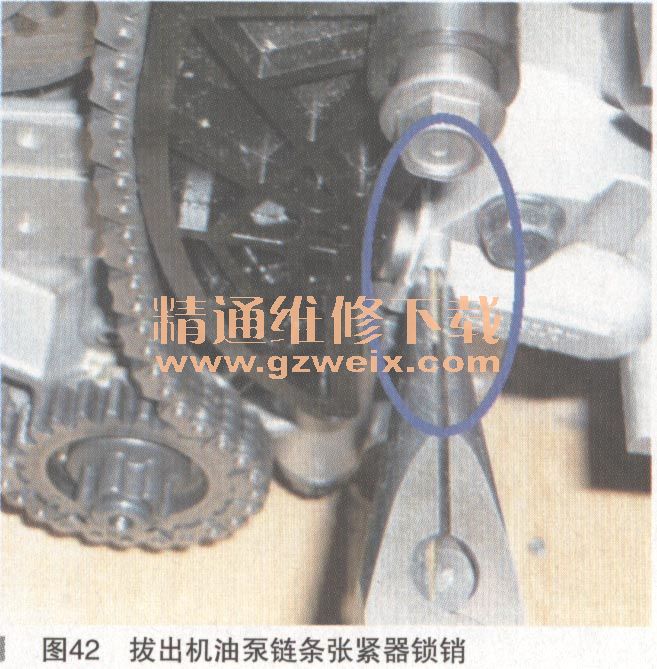

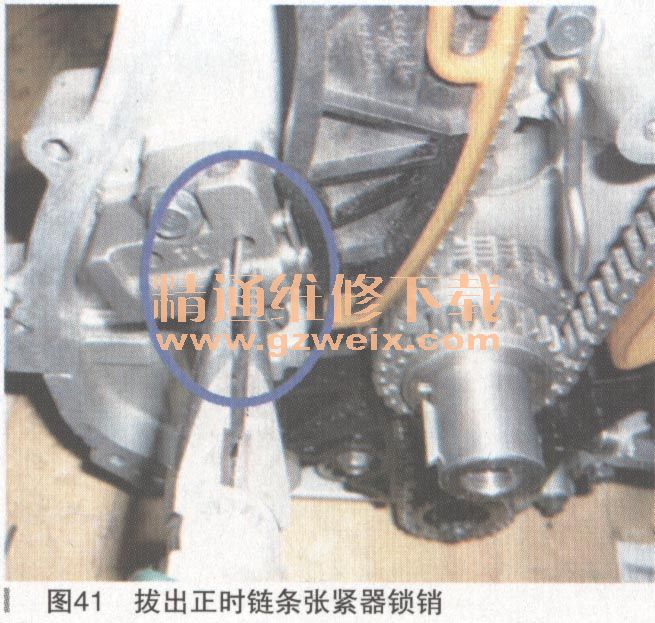

    15．使用尖嘴钳将机油泵链条张紧器和正时链条张紧器的锁销拔出（如图41、图42所示），使机油泵链条和正时链条得到张紧力。



    16．旋转曲轴两圈，然后确认正时标记（此时确认的标记主要是指进排气凸轮轴链轮上的“－”标记是否水平对齐，曲轴定位键是否与主轴承盖的接合面对齐）。
    17．安装正时链条盖（安装前需要使用刮刀将正时链条盖与发动机的接合面上旧的密封物清除干净，然后再均匀涂抹密封胶），如图43、图44所示。



    18．安装曲轴皮带轮，水泵皮带轮和发动机支架。
    19．使用刮刀将油底壳旧的密封物清除干净，然后均匀涂抹密封胶。
    20．安装油底壳和空调压缩机支架。
    21．安装空调压缩机。
    22．安装外部皮带张紧器和惰轮。
    23．安装外部驱动皮带。
    24．安装发动机机爪支架。
    25．连接汽缸盖搭铁线。
    26．安装汽缸盖吊。
    27．安装点火线圈。
    28．连接PCV（曲轴箱强制通风装置）软管。
    29．连按点火线圈连接器和排气凸轮轴位置传感器连接器。
    30．安装空气滤清器总成。
    31．安装发动机上护盖。
    32．向发动机加注足够的机油。
    33连接蓄电池的负极端子。
    34启动发动机运转，直到水温达到正常工作温度。
    35确认油底壳和正时链条盖附近有无机油渗漏的情况，如果正常则安装发动机下护板和右侧护板。
