(3)插入凸轮轴锁止工具到两个凸轮轴槽中（图35）。必要时，用呆扳手略微来回旋转凸轮轴。

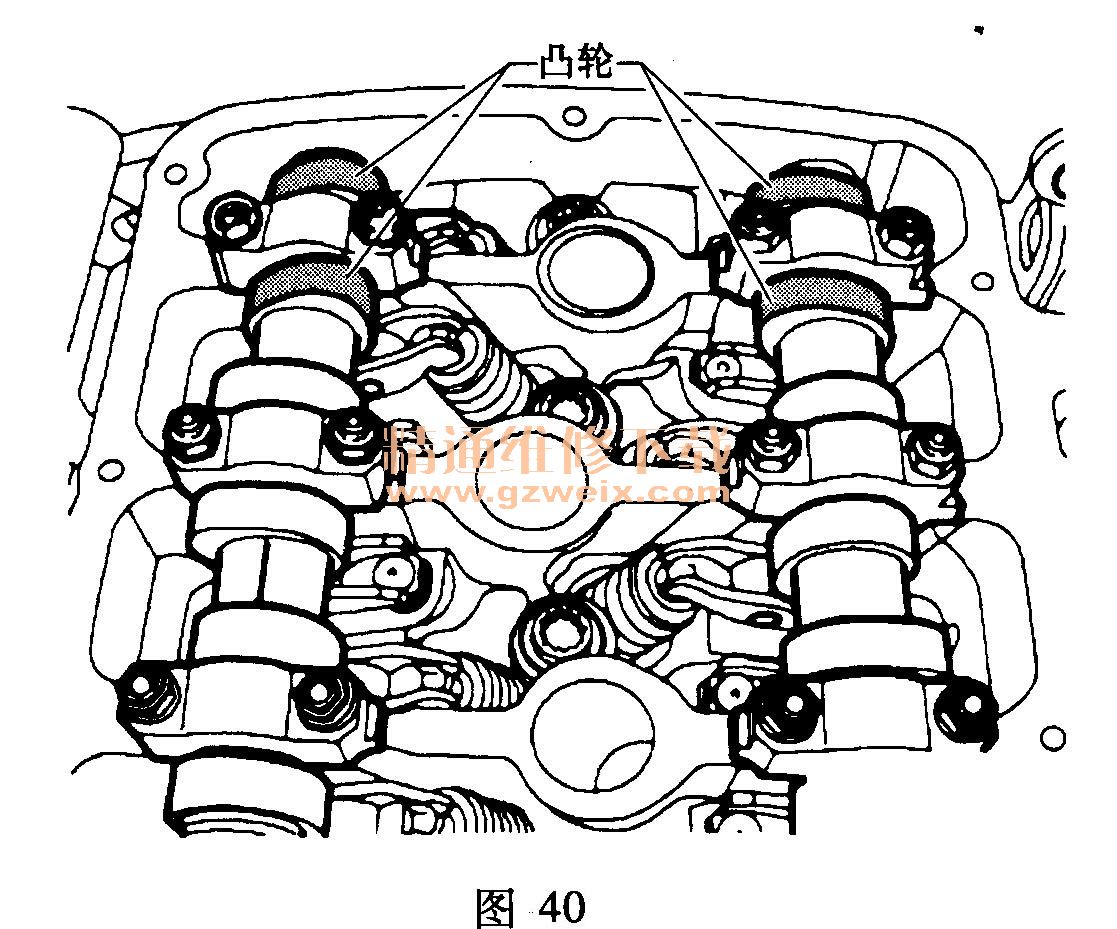

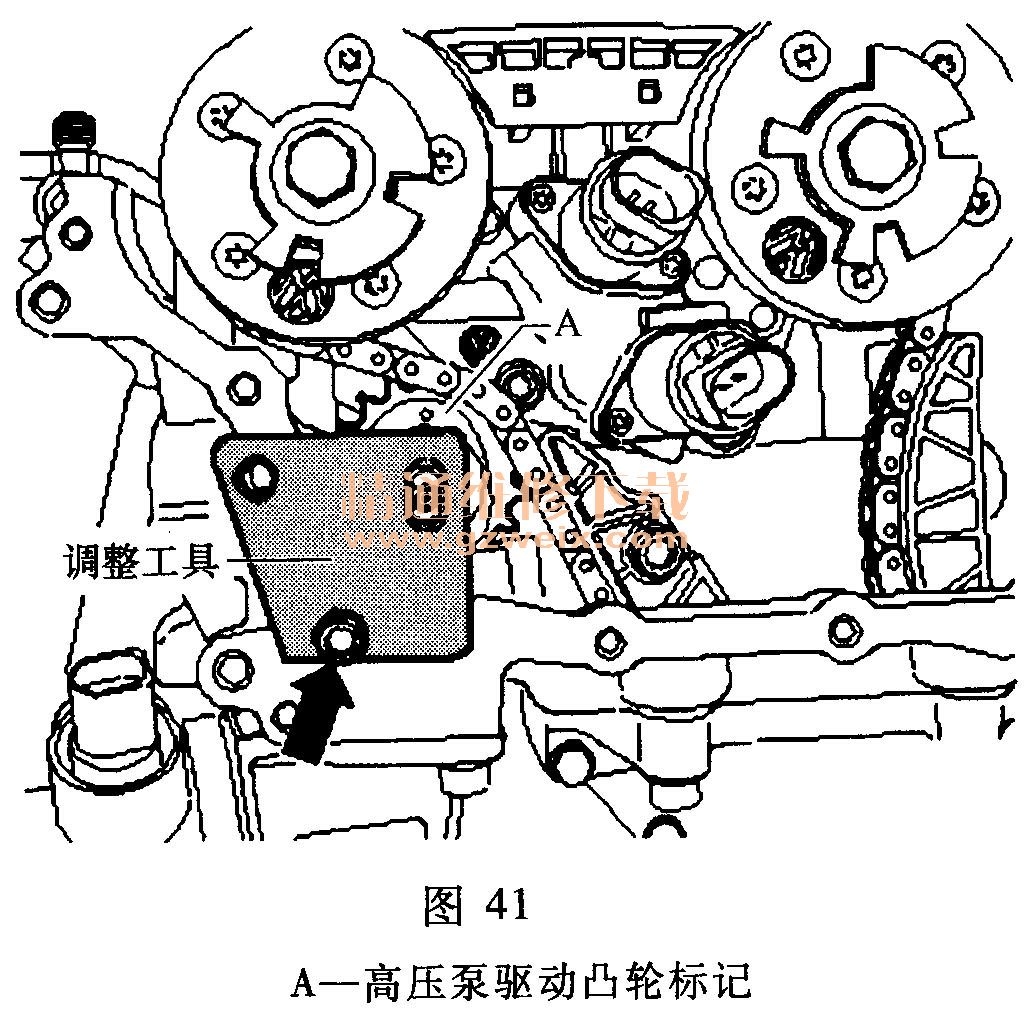

    (4)如图41所示，用调整工具固定高压泵驱动凸轮，高压泵驱动凸轮的标记A必须位于上方。

    (5)将拆下的进气凸轮轴调节器转动到锁止位置，然后装上凸轮轴正时链。

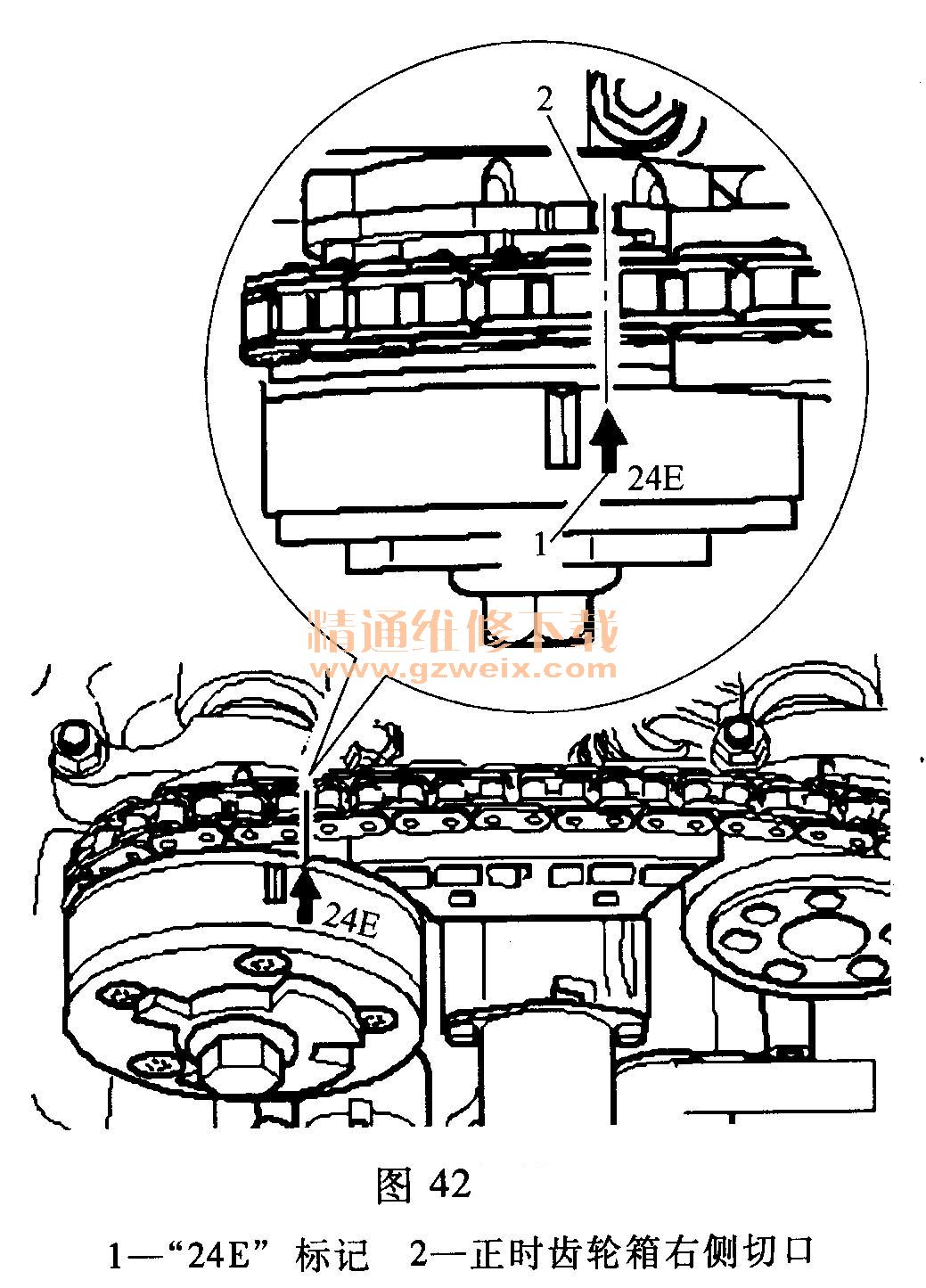

    (6)将装上正时链的进气凸轮轴调节器插到凸轮轴上。凸轮轴调节器上的“24E”标记箭头1必须和正时齿轮箱右侧切口2对齐，如图42所示。

    (7)从箭头1和切口2对齐的地方开始，在正时链上向右数16个滚子，用彩色笔标记这At滚子．如图43所示。

    (8)将排气凸轮轴调节器转动到锁止位置。
    (9)将排气凸轮轴调节器“32A”标记处的链轮齿装入凸轮轴正时链，使之前所数的16个滚子正好位于标记“24E”和“32A”标记之间。
    (10)将凸轮轴调节器插到排气凸轮轴上，箭头所指的凸轮轴调节器标记1必须对准正时齿轮箱最右侧切口2（图44）。排气凸轮轴调节器必须轻轻地插到排气凸轮轴上并用手拧紧。

    (11)取下调整工具和凸轮轴锁止工具。
    (12)安装正时链的链条张紧器并以40N·m的力矩拧紧。
    (13)转动曲轴2圈并检查配气相位。
    (14)如相位正确，用27号开口扳手固定要拧紧的凸轮轴。
    (15)将新的进气和排气凸轮轴紧固螺栓用60N·m力矩拧紧并再旋转90°。
(16)安装正时链盖板。
