大众辉腾(3. 6L V6)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-12 15:32:16

    适用2011~2012年大众辉腾(3. 6L V6)车型
    (一)安装油泵正时链和凸轮轴正时链

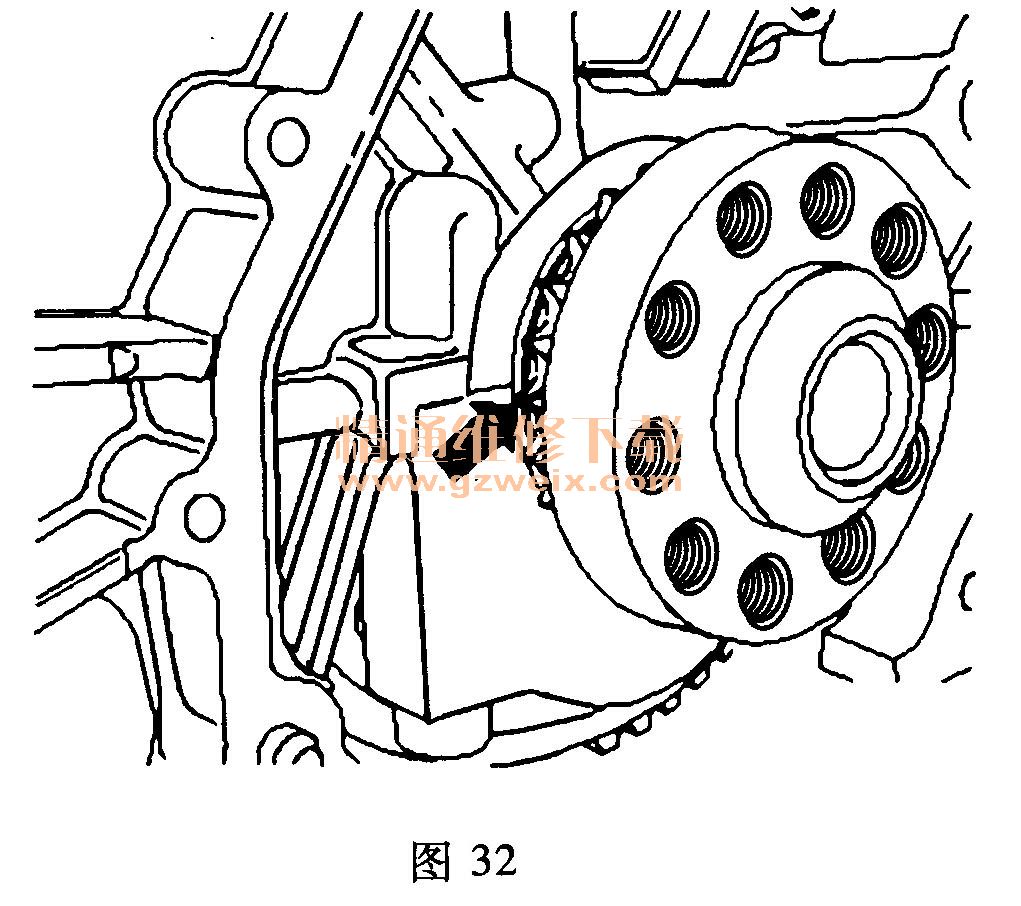

    (1)将曲轴置于气缸1的上止点位置,同时将驱动齿轮上的磨削轮齿(箭头)对准轴承开缝(图32)。

    (2)安装油泵正时链滑轨,将两个螺栓用10N·m的力矩拧紧。

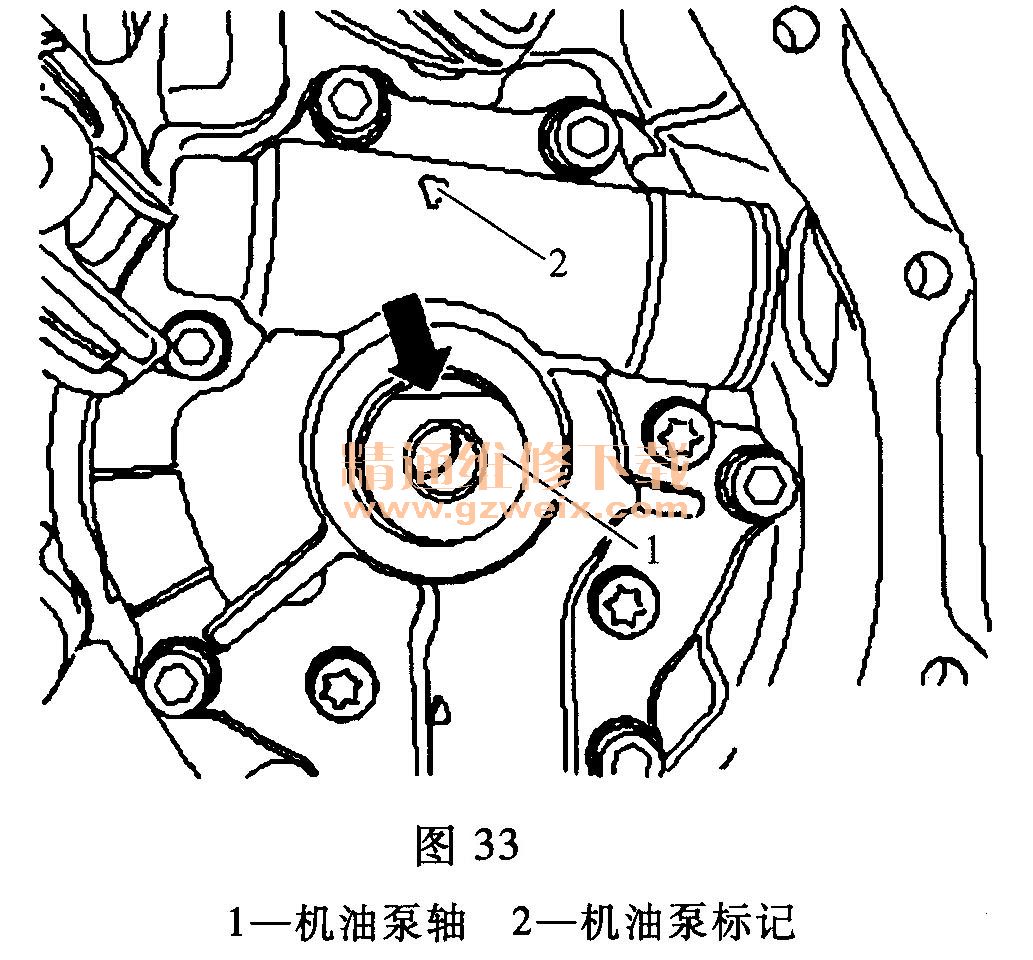

    (3)如图33所示,将机油泵轴1扁平一侧(箭头)水平置于机油泵上标记2处。

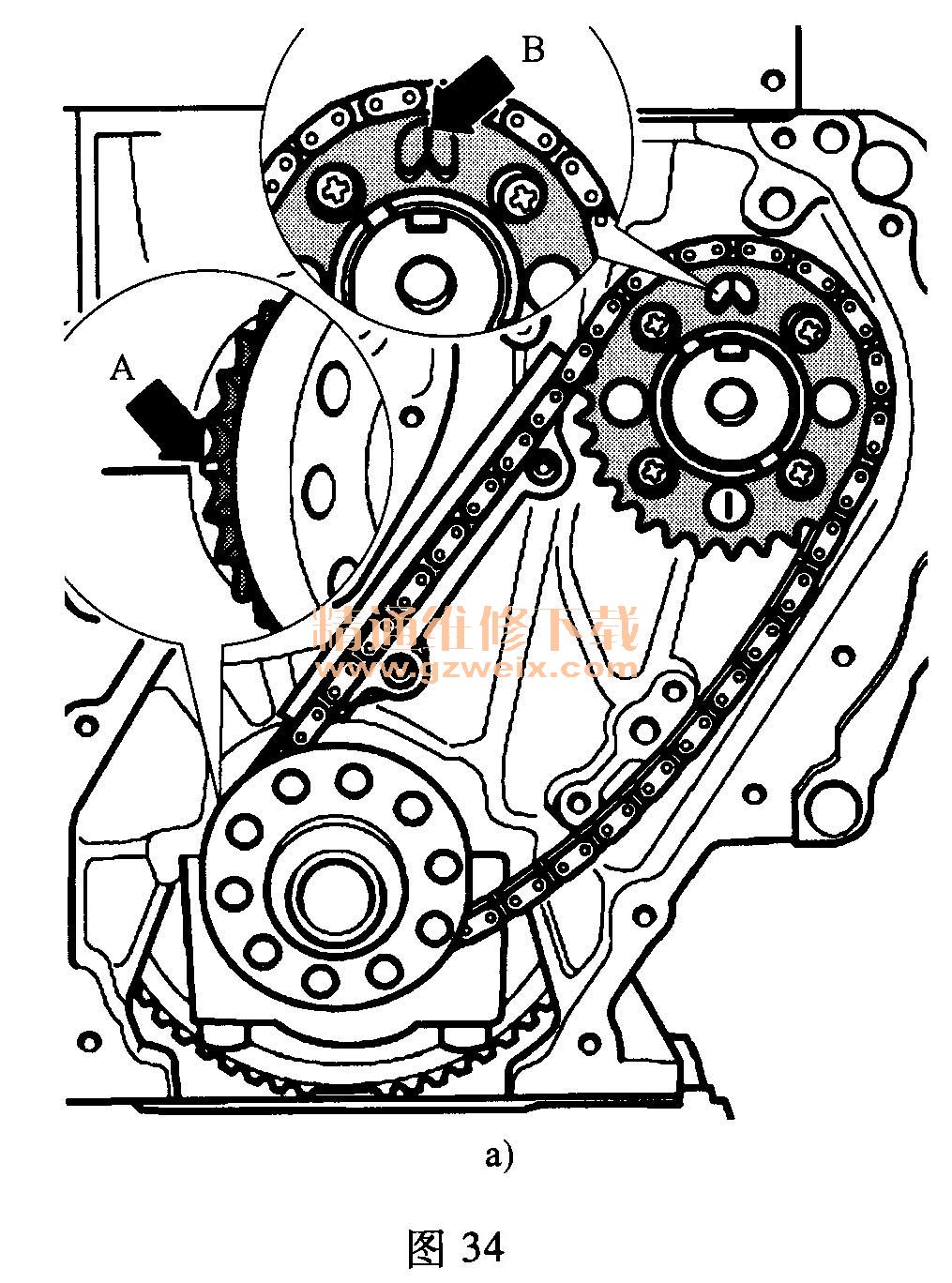

    (4)安装机油泵链轮和正时链。如图34a所示,将链轮插到机油泵轴上,传动链轮磨削的齿必须对准轴承开缝(箭头A),机油泵链轮的凸缘必须与后部的标记(箭头B)对齐。安装时,正时链在滑轨中应笔直地从曲轴伸展至机油泵轴。如果机油泵链轮无法装入,略微向下旋转机油泵。

    (5)安装链条张紧器。
    1)用一把小螺钉旋具松开链条张紧器中的锁止啮合,并将张紧导轨压进链条张紧器,如图34b所示。

    2)安装链条张紧器并用8N·m的力矩拧紧两个螺栓。
    (6)安装凸轮轴锁止工具,如图35所示。

    (7)将凸轮轴和高压泵的驱动链(正时链)从上穿过气缸盖气缸盖密封垫上的开口。
    (8)将装上链条的小驱动齿轮置入图36箭头所示的凹槽,并用手拧紧紧固螺栓。

    (9)用止动器锁定曲轴带轮,然后用一个新的紧固螺栓将机油泵轴上的两个链轮以60N·m的力矩拧紧,接着继续转动90°。

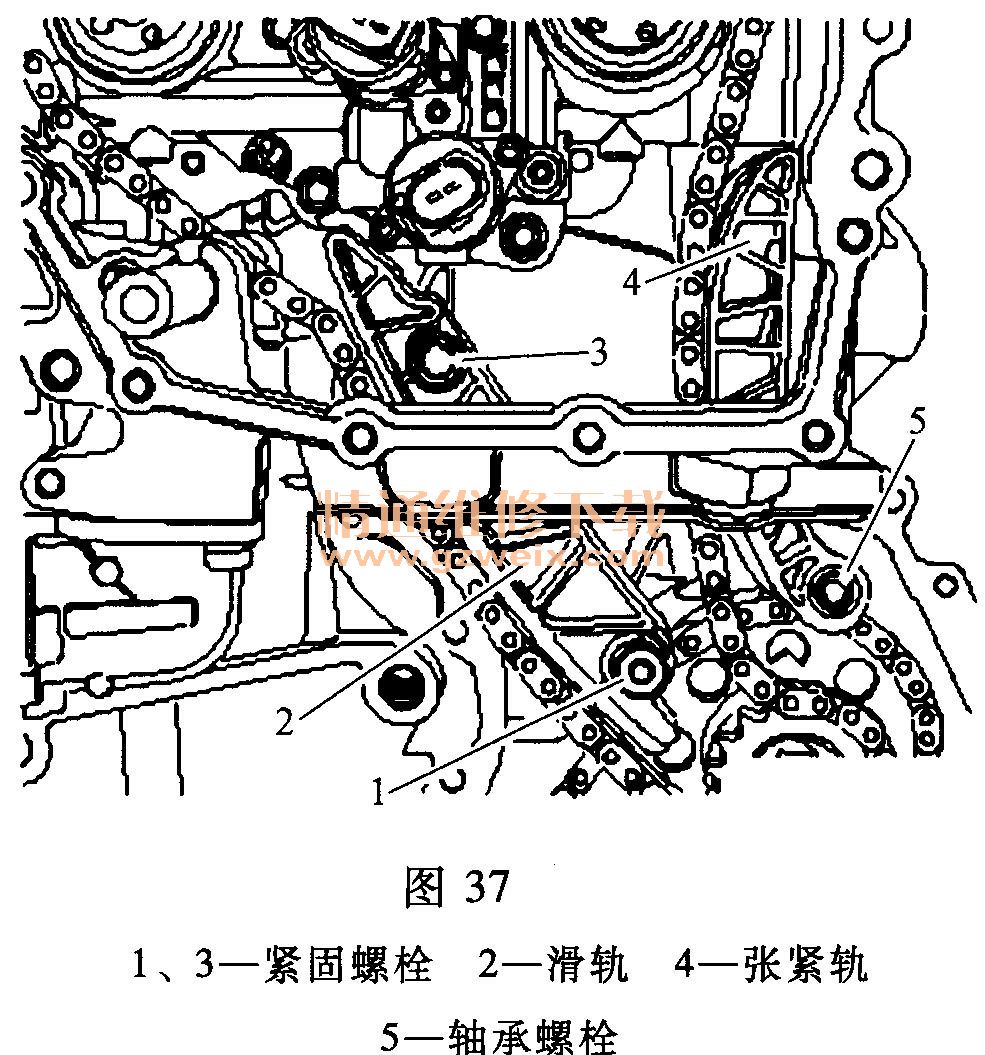

    (10)如图37所示,将滑轨2穿过气缸盖的开口,并用紧固螺栓1和3拧紧;装入张紧轨4,用轴承螺栓5将其固定在气缸体上。

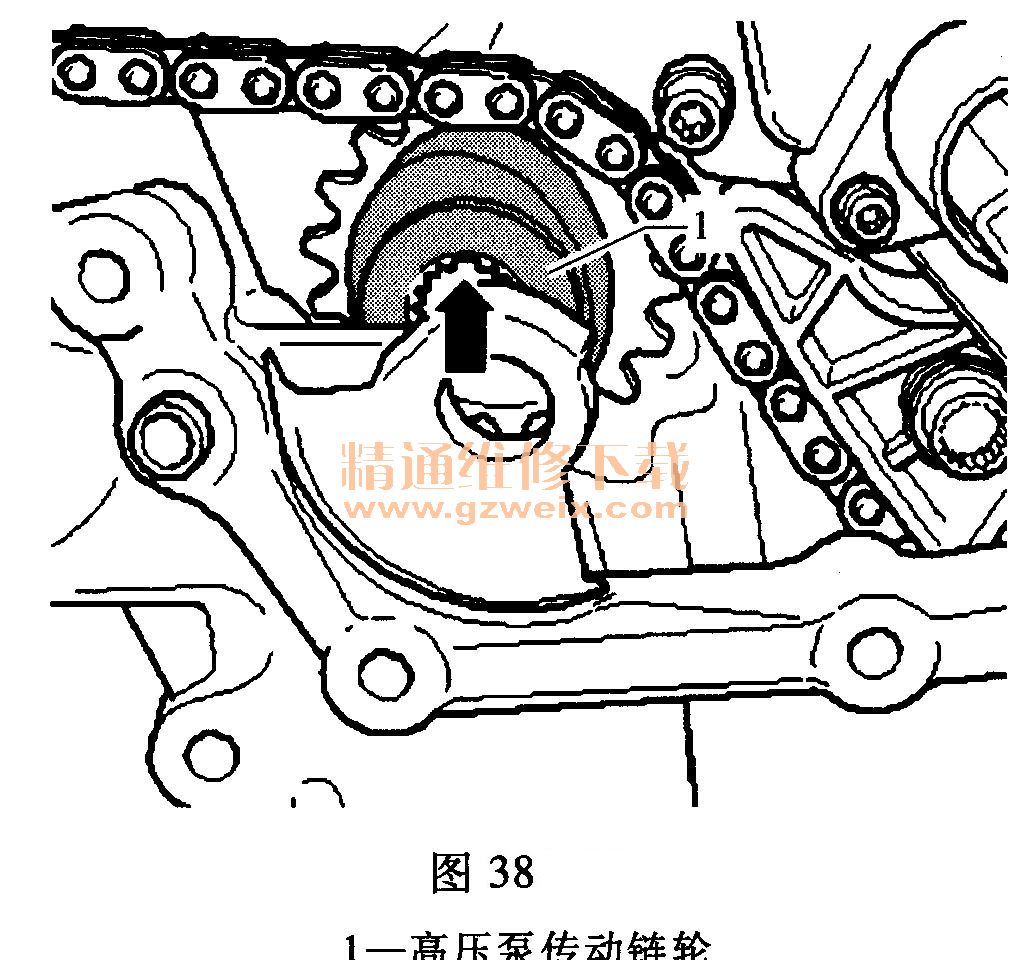

    (11)装上高压泵传动链轮1(图38)。注意链条在滑轨上移动时要保持绷紧,切口(箭头)必须位于上方。

[1] [2]  下一页
