适用2011～2012年大众辉腾（4. 2L BGH V8）车型
    （一）拆卸方法

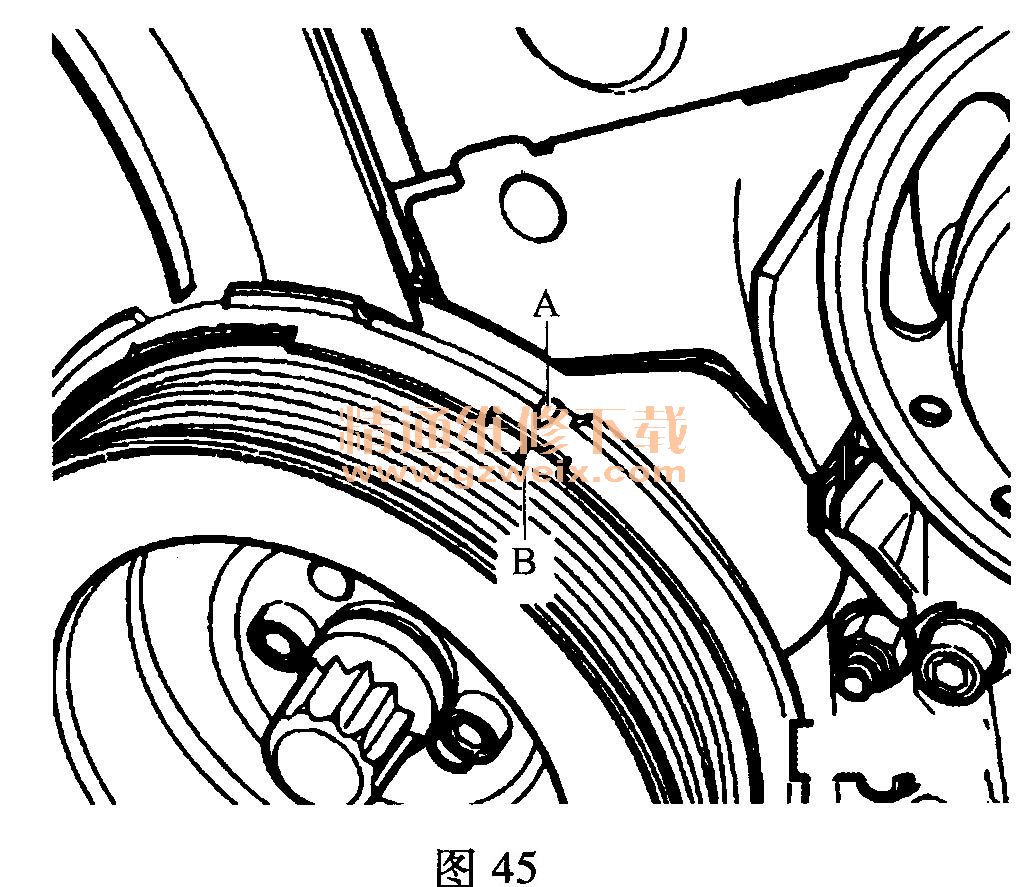

    (1)旋转曲轴至上止点位置，正时齿形传动带护罩上的标记A必须与带轮上的切口B对齐（图45）。

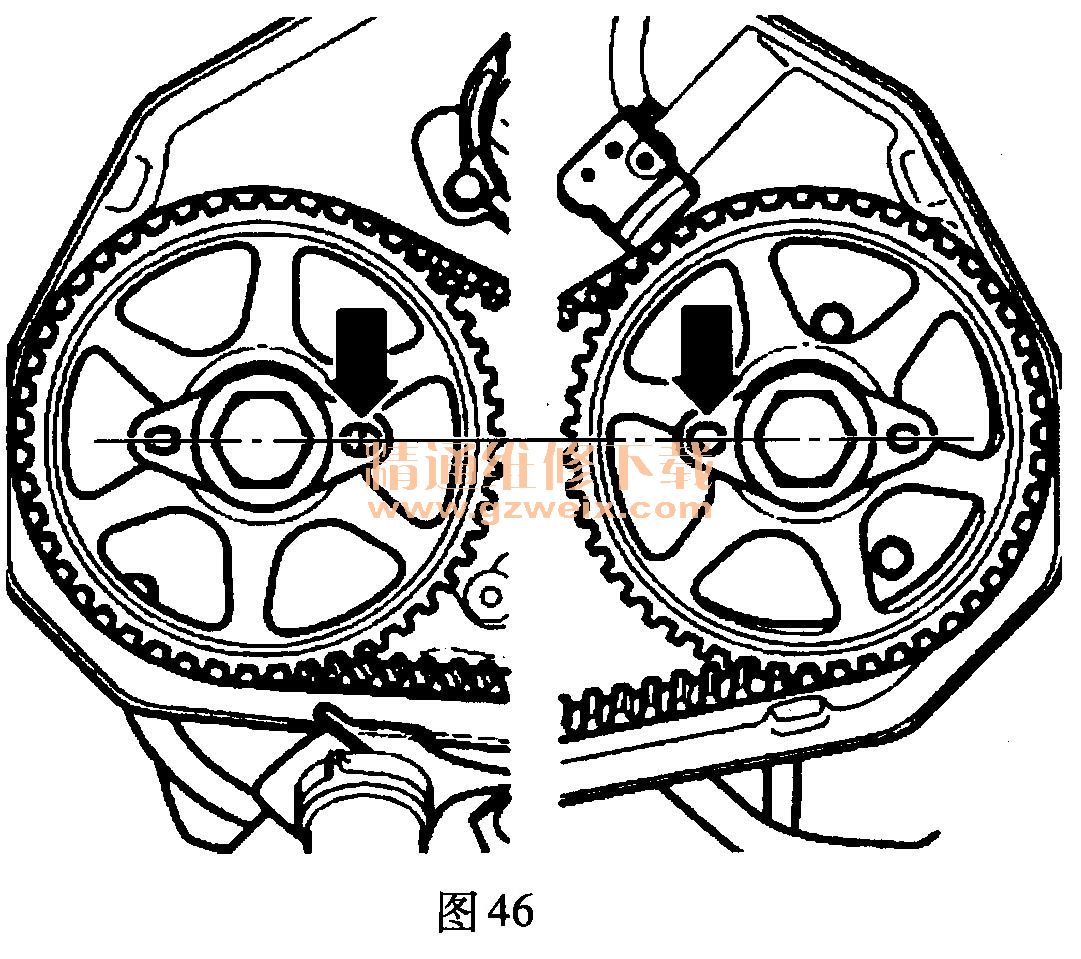

    (2)检查凸轮轴正时齿轮的位置，固定板上的较大的孔（图46箭头所示）必须在内侧对准。如果大孔位于正时带盘的外侧，那么必须将曲轴再转动一圈。

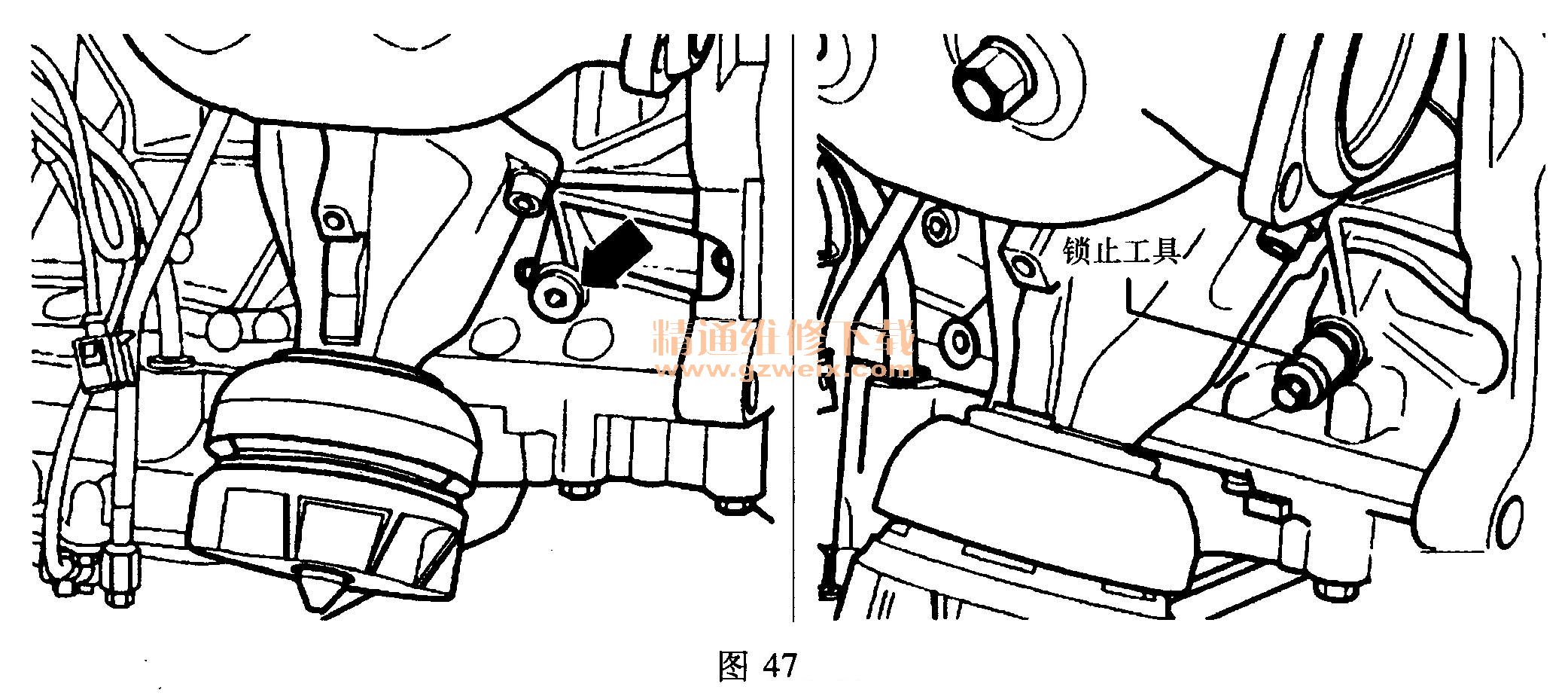

    (3)如图47所示，将密封塞从左侧气缸体（箭头所示）中旋出，螺塞孔后面的曲轴上止点孔必须可见或可以接触到。将锁止工具旋入孔中，直到极限位置为止，以锁死曲轴。

    (4)拆下中间的齿轮带护罩。
    (5)拆下带轮。

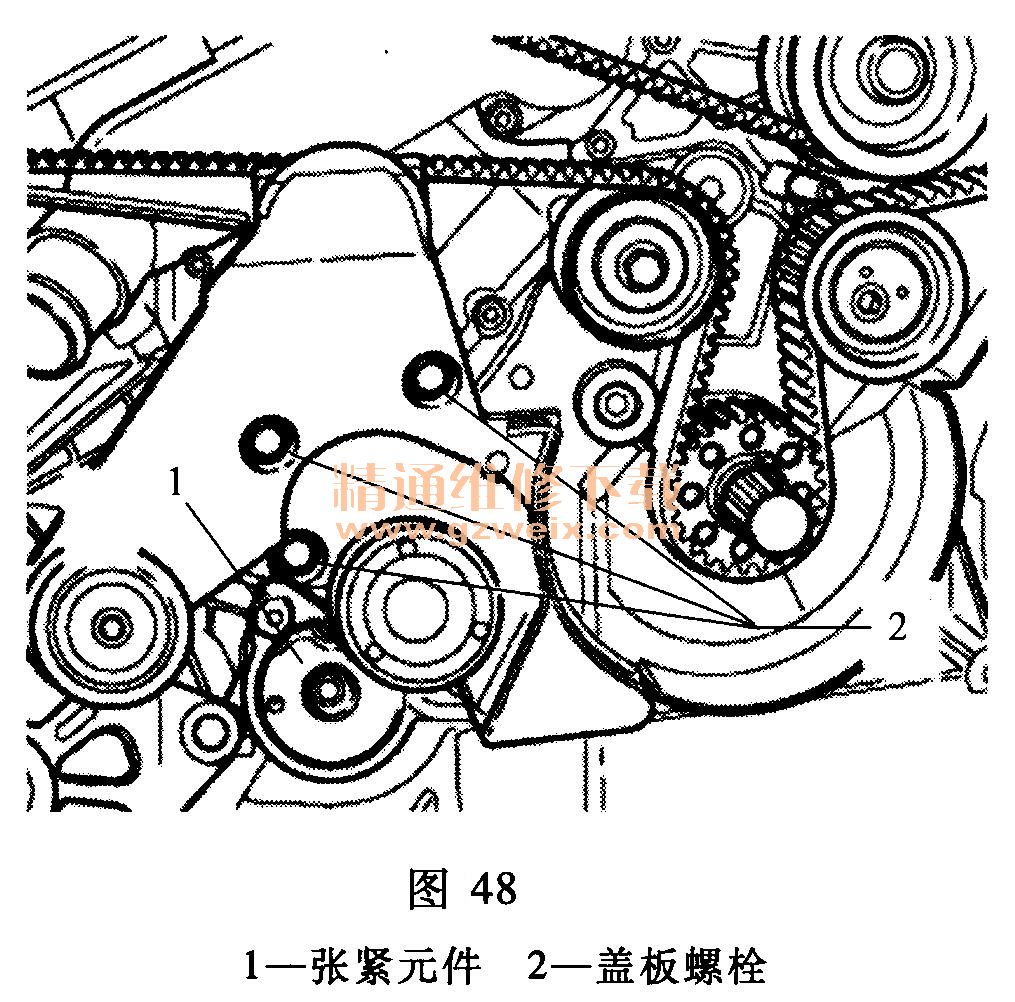

    (6)拆下多楔带张紧元件1，旋出齿形传动带张紧元件的盖板螺栓2，如图48所示。

    (7)取下盖板。
    (8)标记齿形传动带的传动方向。

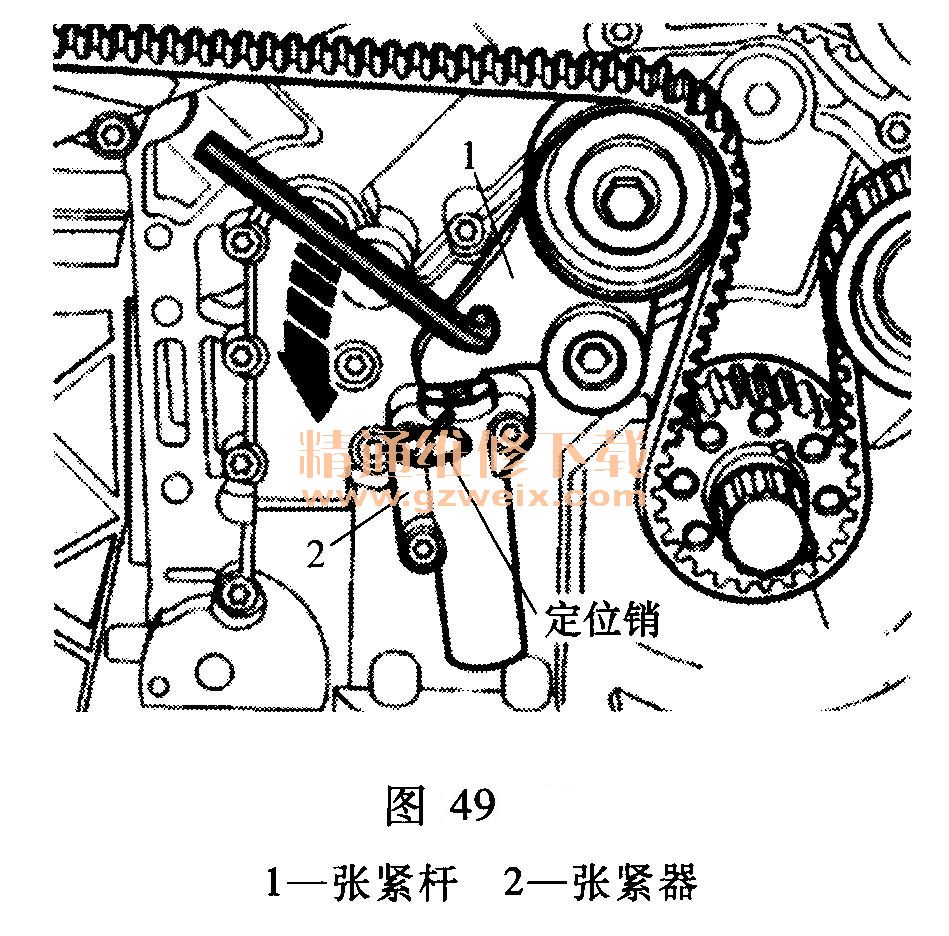

    (9)如图49所示，用内六角扳手按箭头方向旋转齿轮张紧轮的张紧杆，当张紧器外壳和活塞内的孔重叠时，用定位销锁止张紧元件。

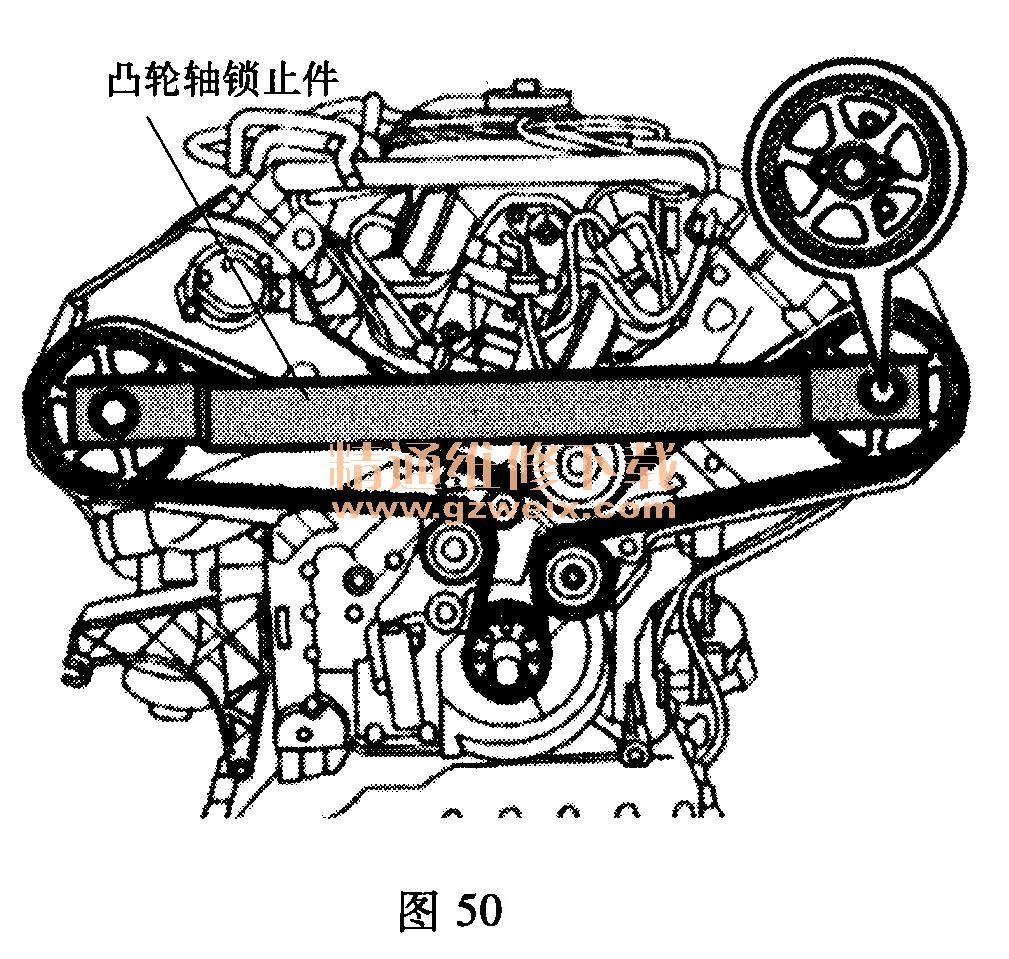

    (10)如图50所示，将凸轮轴锁止件安装在凸轮轴的固定板内并将紧固螺栓拧松大约5圈。

    (11)重新取下凸轮轴锁止件。
    (12)用起拔器拔出凸轮轴正时齿轮。
    (13)松开张紧轮，并取下齿形传动带。
    (14)拆下左右气缸盖后部齿形传动带护罩。

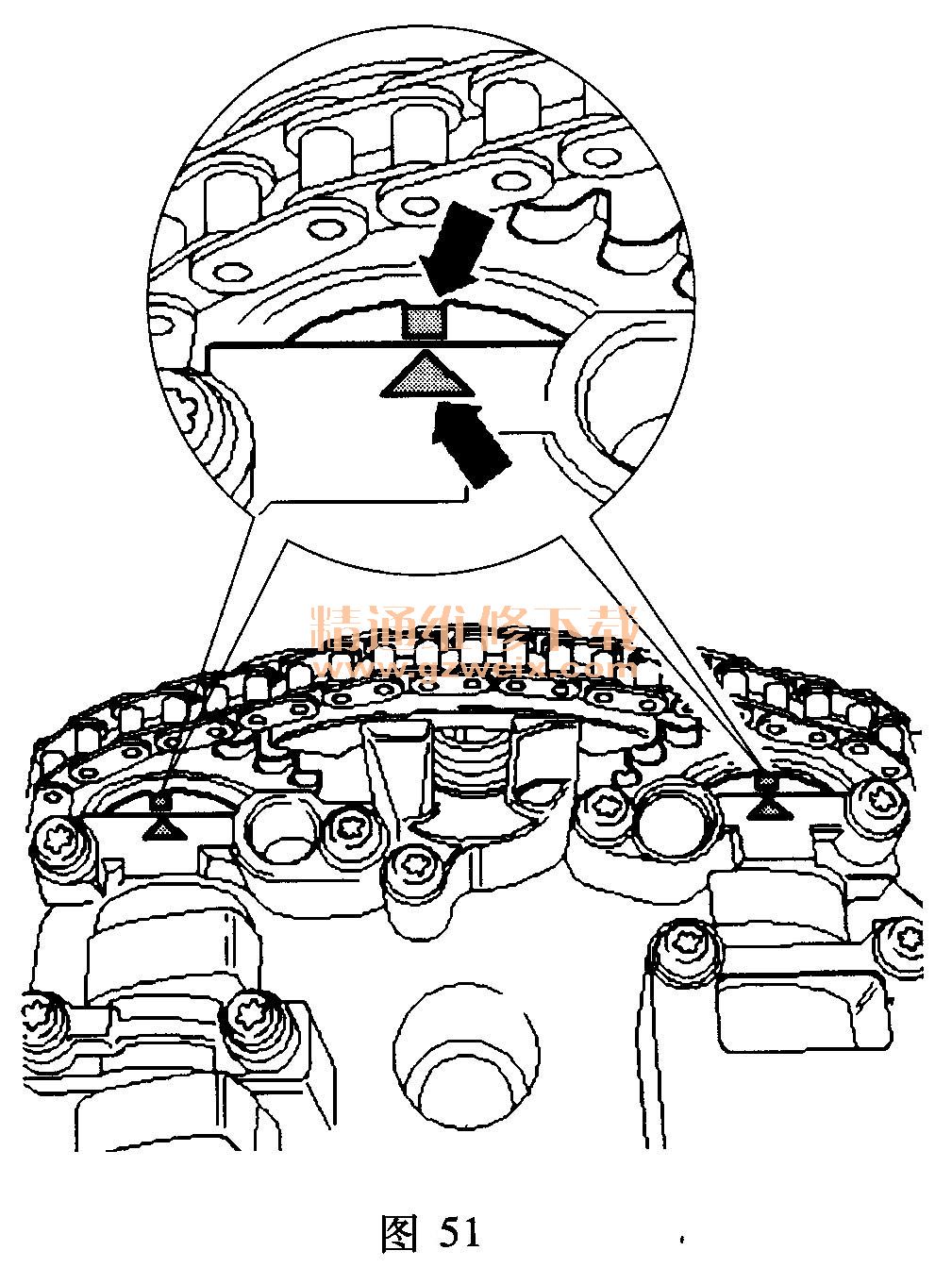

    (15)检查凸轮轴的上止点位置。凸轮轴上的标记必须与轴承盖上的两个箭头对齐．如图51所示。
