适用2011～2012年大众辉腾（6.0L W12）车型
正时链安装方法
    (1)旋转曲轴至气缸1的上止点位置带轮上的标记1必须与气缸体的分界线2在一条直线上。如图56所示。

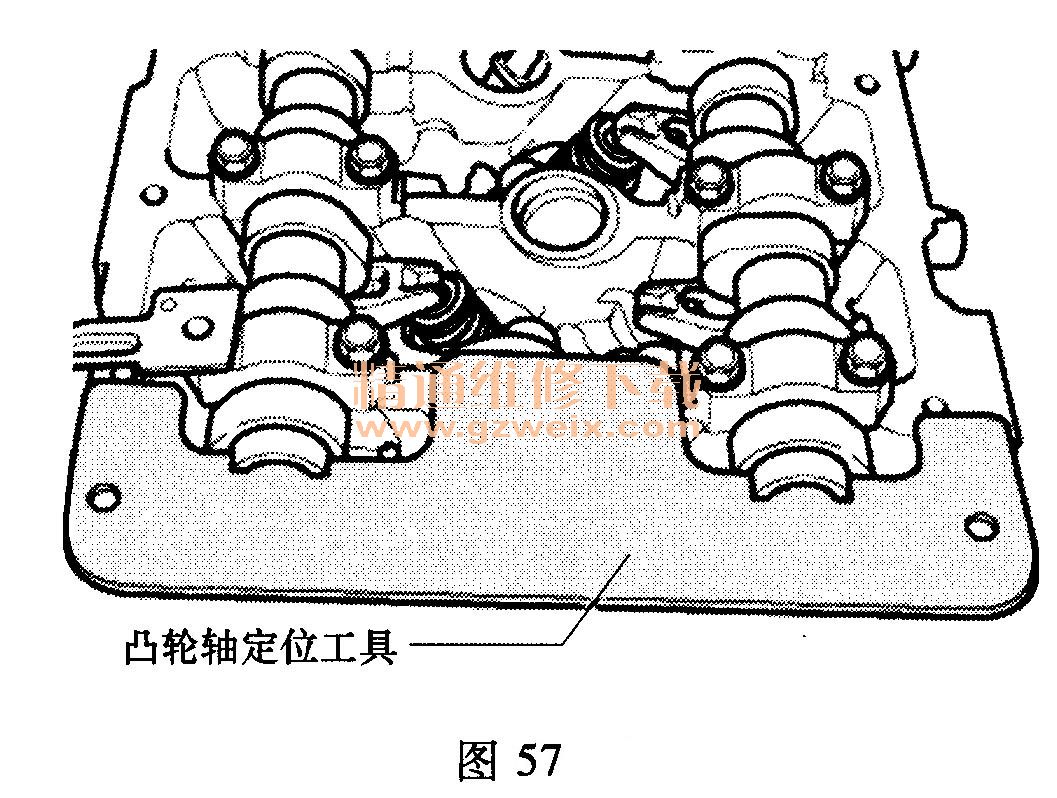

    (2)将凸轮轴定位工具分别插入左右气缸盖的两个凸轮轴轴槽中，如图57所示。必要时用呆扳手略微转动凸轮轴至正确位置。

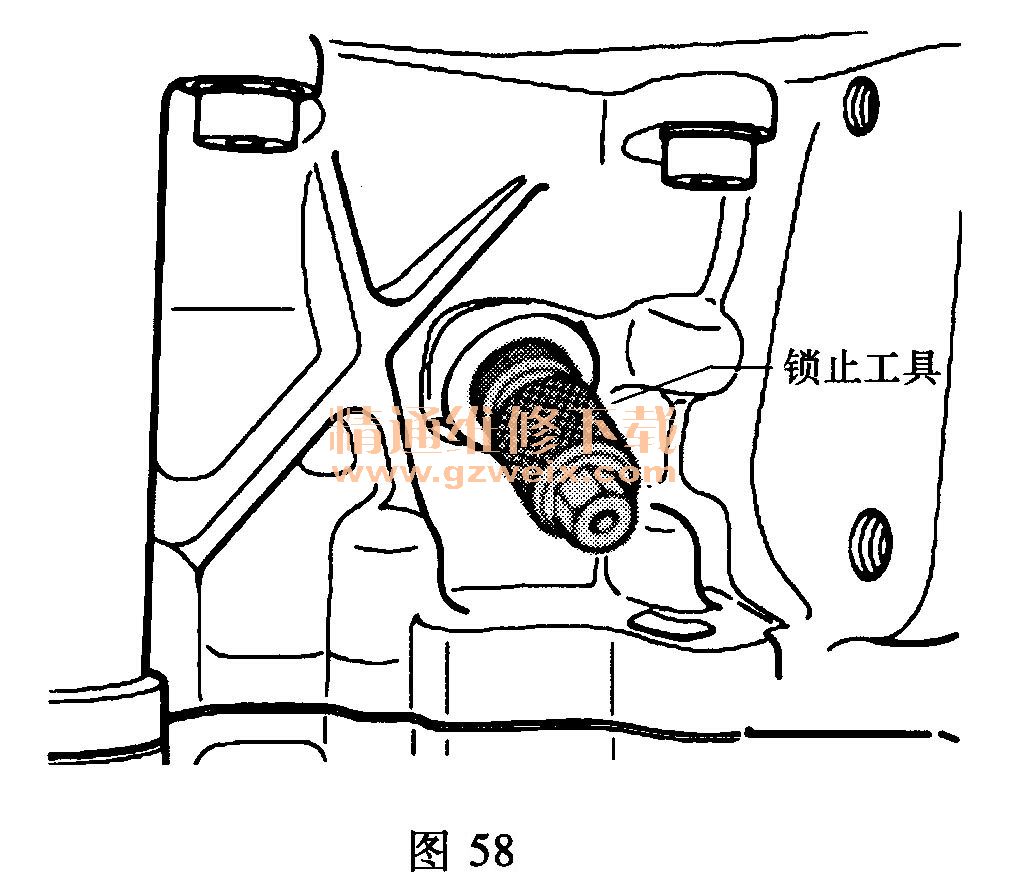

    (3)从气缸体左下方拆下上止点标定孔螺塞，然后拧入曲轴锁止工具以防曲轴转动，如图58所示。

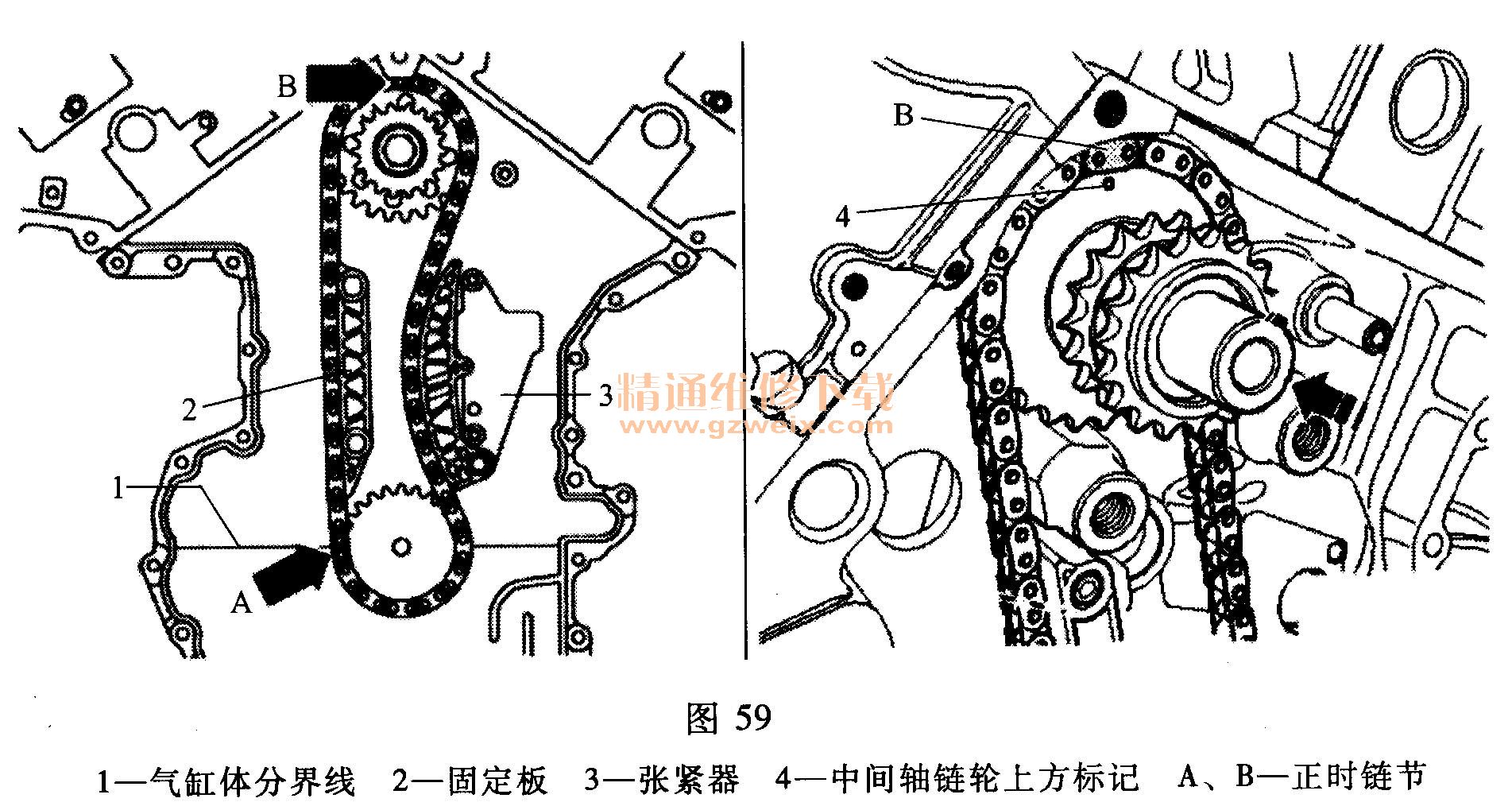

    (4)安装中间轴驱动链条。铜链节（箭头A）必须和气缸体分界线1在一条直线上。铜链节（箭头B）必须位于中间轴链轮上方标记4处，如图59所示。

    (5)安装中间轴驱动链条张紧器3和固定板2。
    (6)拧紧中间轴紧固螺栓（左旋螺纹）。

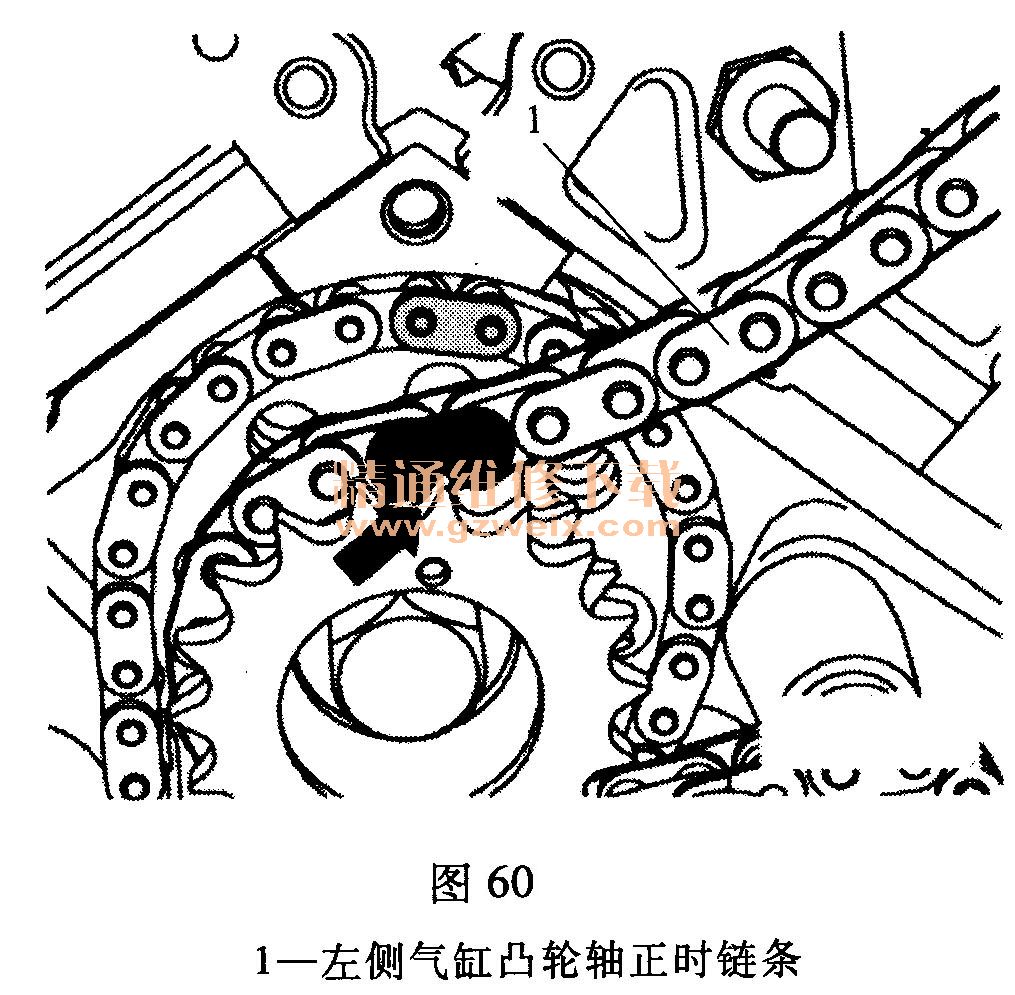

    (7)安装左侧气缸凸轮轴正时链条10将链条连同第一个铜链节（箭头所示）装到中间轴上，使两个铜链节正好前后排列，如图60所示。

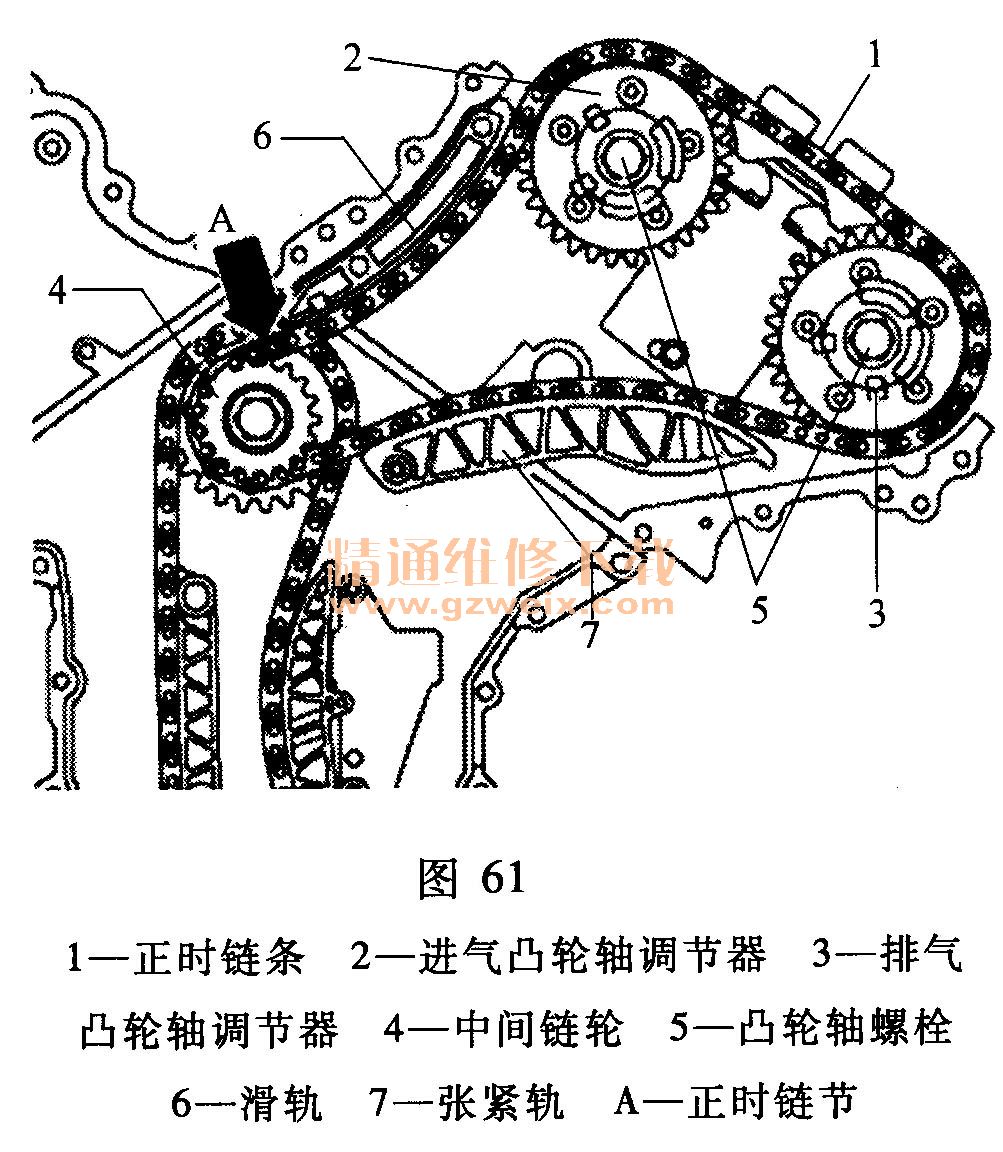

    (8)安装滑轨6，使凸轮轴正时链紧贴滑轨。如图61所示。

    (9)将凸轮轴调节器的脉冲信号轮转至限位位置，以锁止调节器。

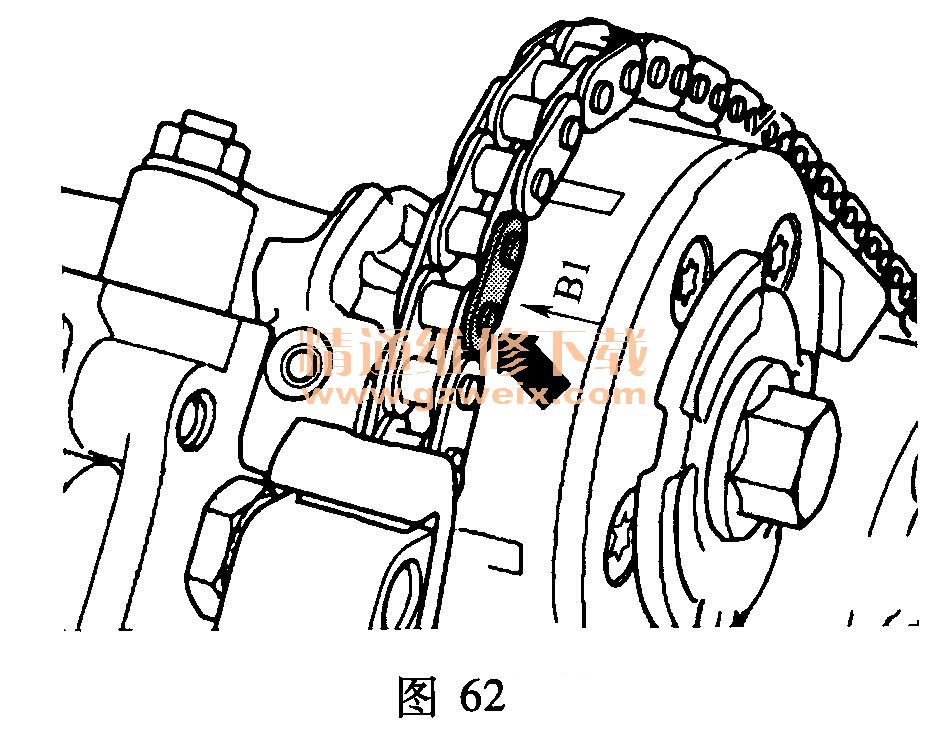

    (10)如图62所示，将凸轮轴正时链的第二个铜链节（箭头）插到调节器上，此时进气凸轮轴调节器上的箭头标记B1必须和铜链节重合。

    (11)将进气凸轮轴调节器轻轻地插到凸轮轴上，然后用手拧紧。
    (12)如图63所示，将左侧凸轮轴正时链的第三个铜链节（箭头）插到排气调节器标记的B1齿上，然后将调节器轻轻地插到排气凸轮轴上，用手拧紧。

    (13)安装张紧轨7（图61）

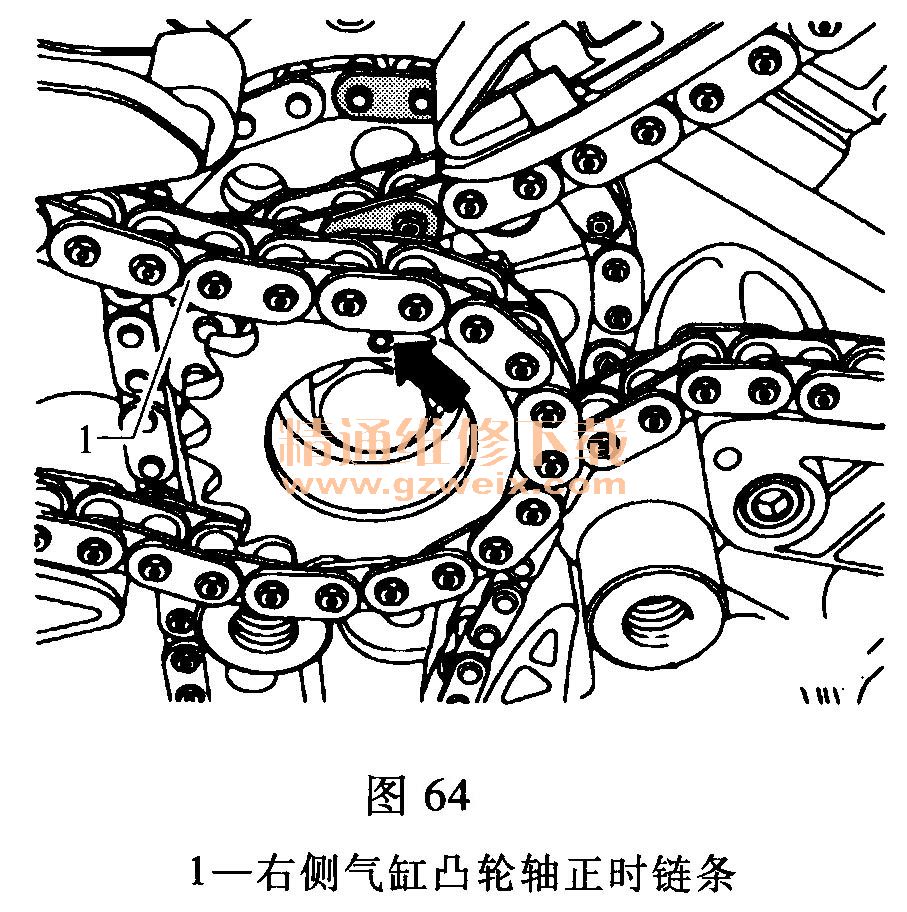

    (14)安装右侧气缸凸轮轴正时链条1。将链条连同第一个铜链节装到中间轴上，使所有（共3个）铜链节正好前后排列，并与箭头所示小孔对齐，如图64所示。
