本田思铂睿发动机(K24Z3型)正时链条的拆卸方法
来源:本站整理  作者:佚名  2013-04-15 16:16:28

    注意:使凸轮链条远离磁场
    (1)拆下前车轮。
    (2)拆下挡泥板。
    (3)配备油冷却器:将发动机冷却液放出。
    (4)拆下驱动传动带。
    (5)拆下缸盖罩。

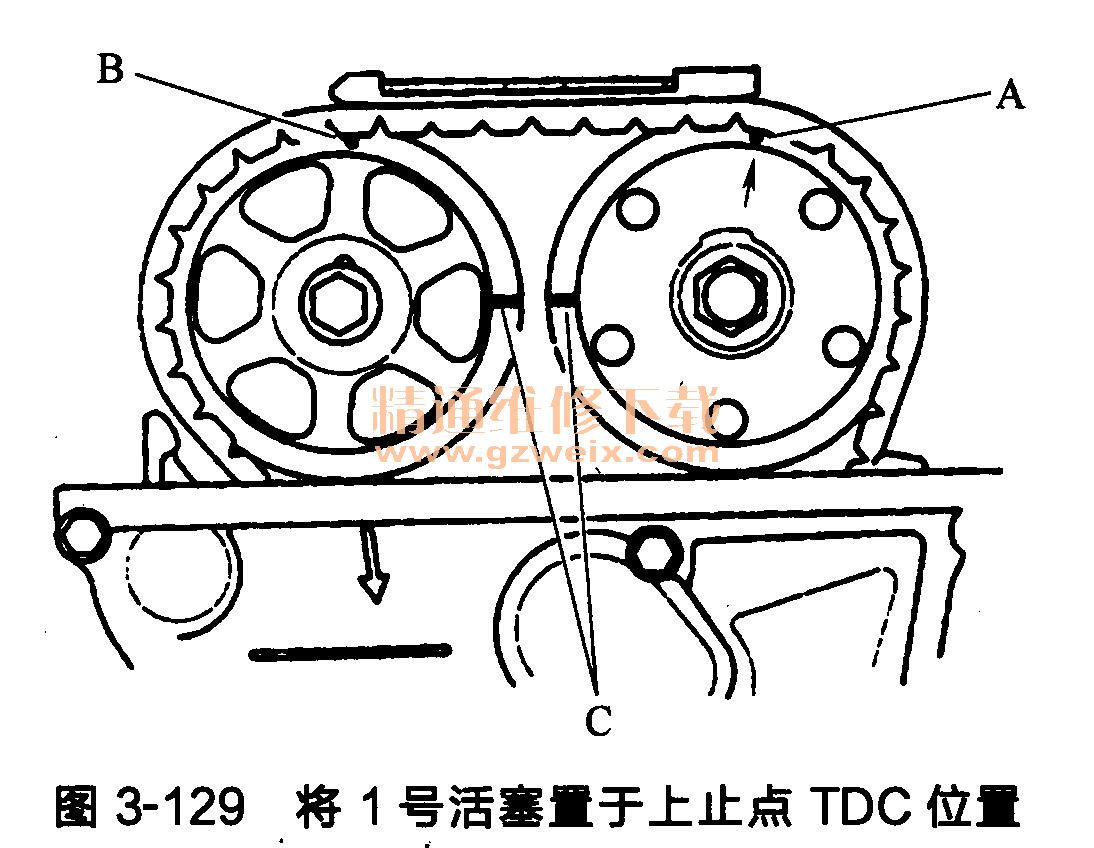

    (6)将1号活塞置于上止点TDC位置。可调气门正时控制(VTC)动作器上的冲印标记A和排气门凸轮轴链轮上的冲印标记B应位于顶部。将VTC动作器上的TDC冲印标记C和排气门凸轮轴链轮上的TDC冲印标记C对齐,如图3-129所示。

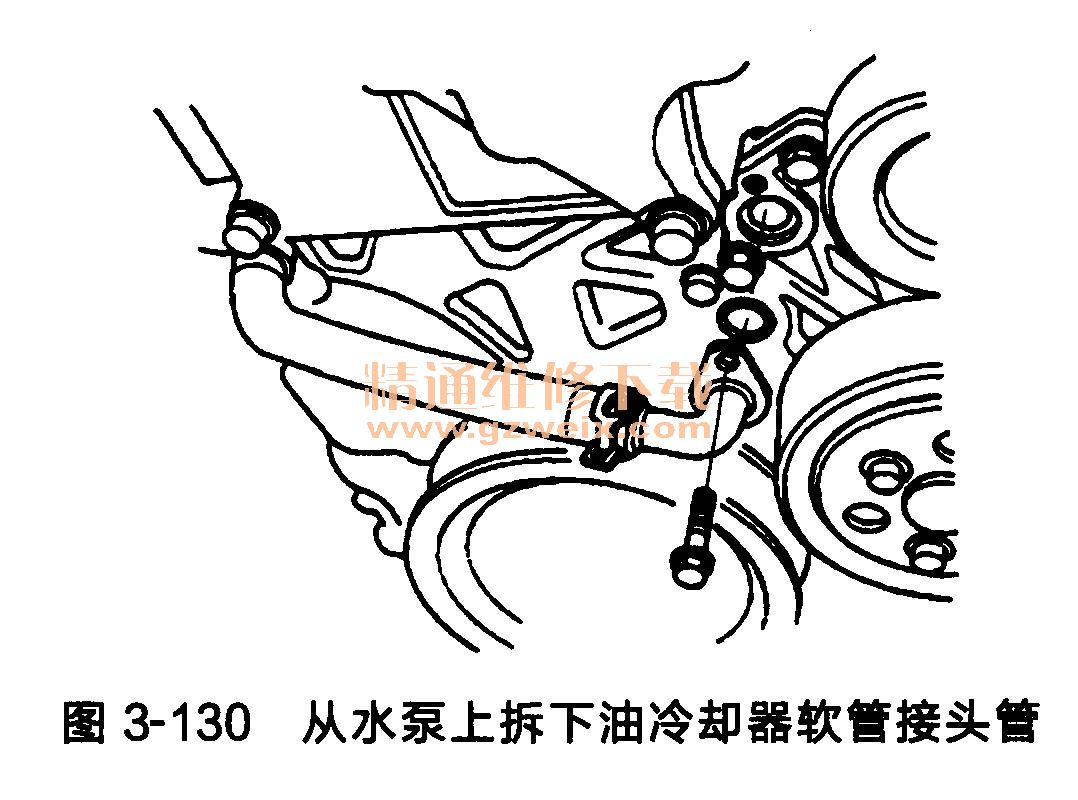

(7)配备油冷却器。从水泵上拆下油冷却器软管接头管,如图3-130所示。

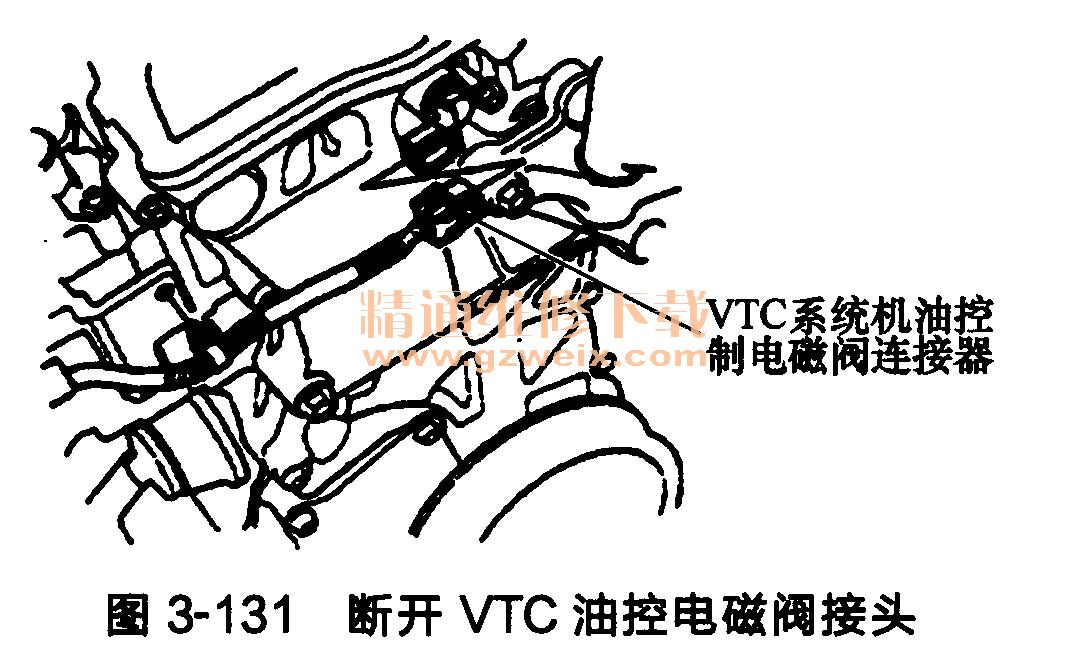

(8)断开VTC油控电磁阀接头,如图3-131所示。

(9)拆下VTC油控电磁阀。
(10)拆下曲轴传动带轮。
(11)使用千斤顶并将木块放置在油盘下部,支撑发动机。

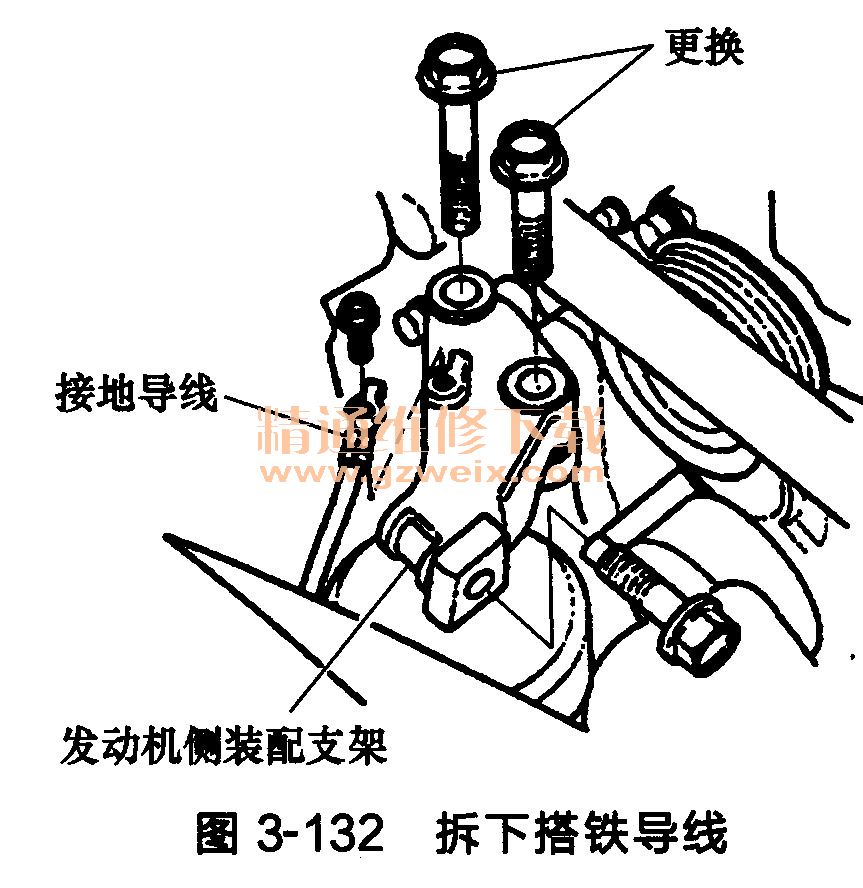

(12)拆下搭铁导线,然后拆下发动机侧装配支架的螺栓,如图3-132所示。

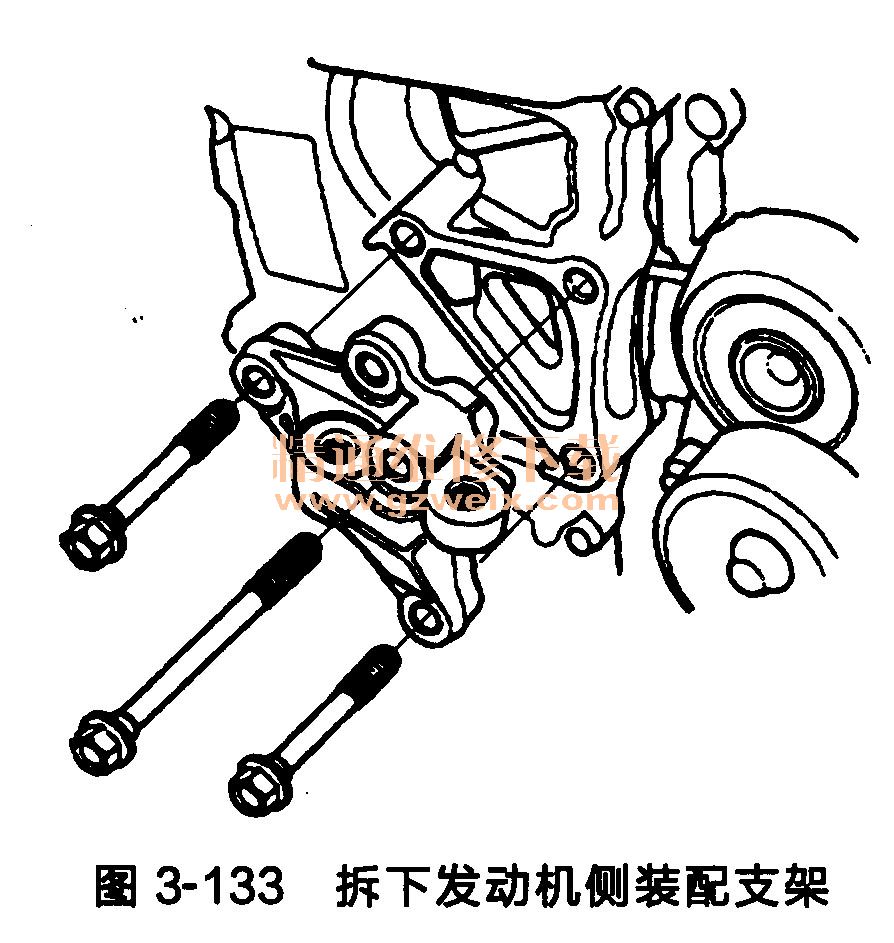

(13)拆下发动机侧装配支架,如图3-133所示。

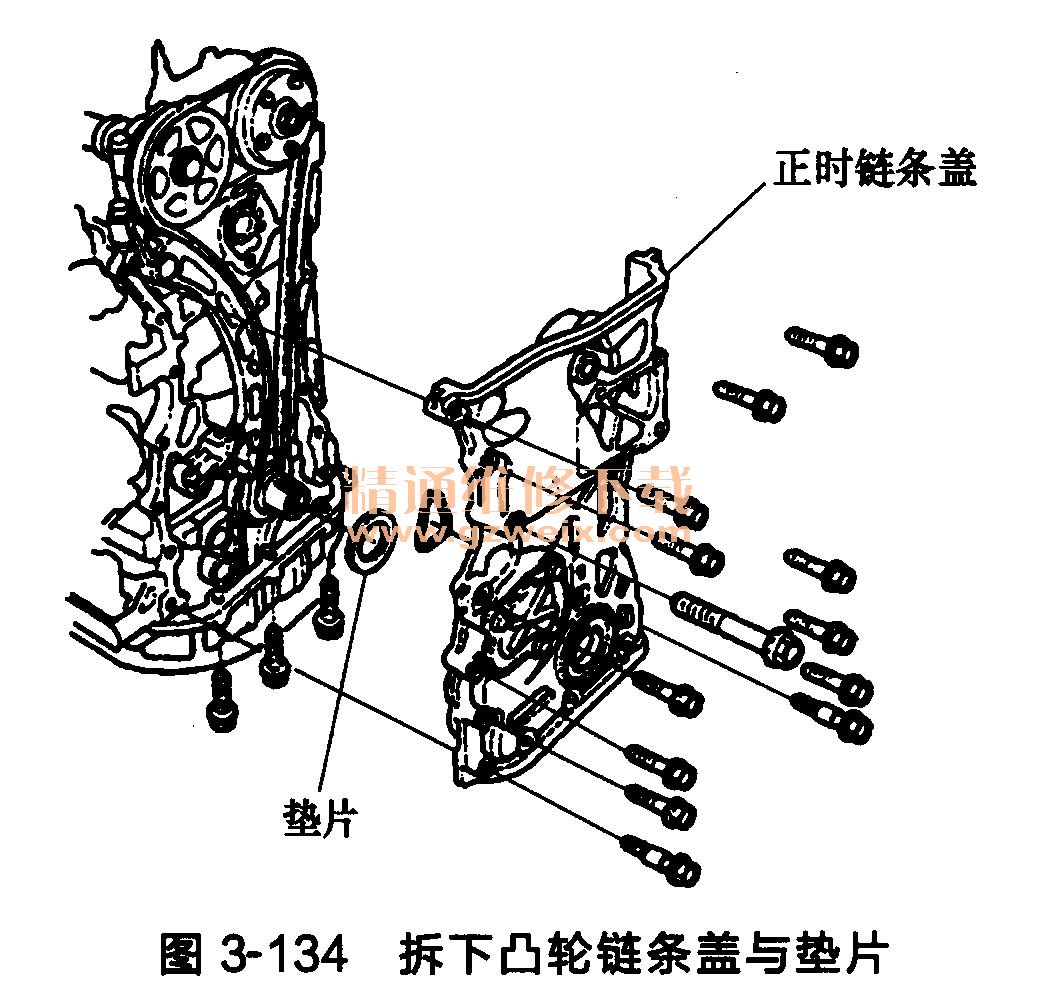

(14)拆下凸轮链条盖与垫片,如图3-134所示。

(15)松弛地安装曲轴传动带轮。

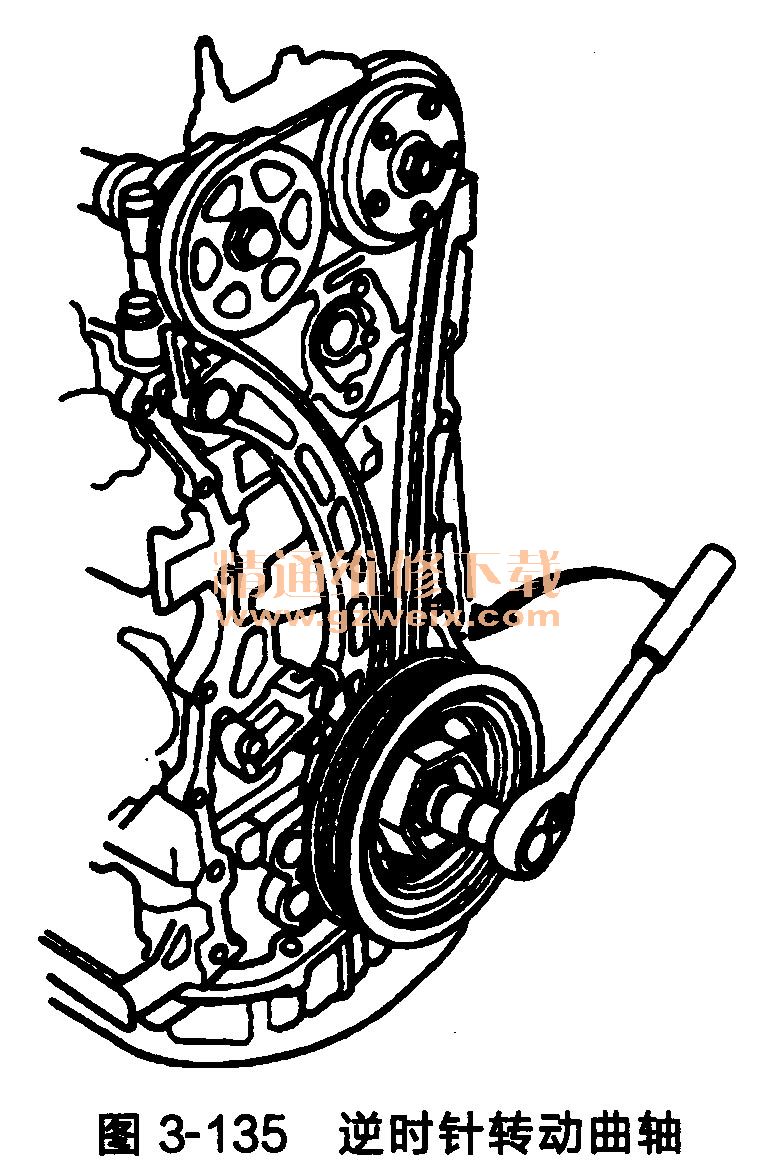

(16)逆时针转动曲轴,以压紧自动张紧器,如图3-135所示。
