注意：
    ①使凸轮链条远离磁场；
    ②进行该步骤之前，检查可调气门正时控制（VTC）动作器是否已经通过逆时针方向旋转VTC动作器而锁定。如果没有锁定，则顺时针方向旋转VTC动作器，直到其停止，然后重新检查。如果仍没有锁定，则应更换VTC动作器。

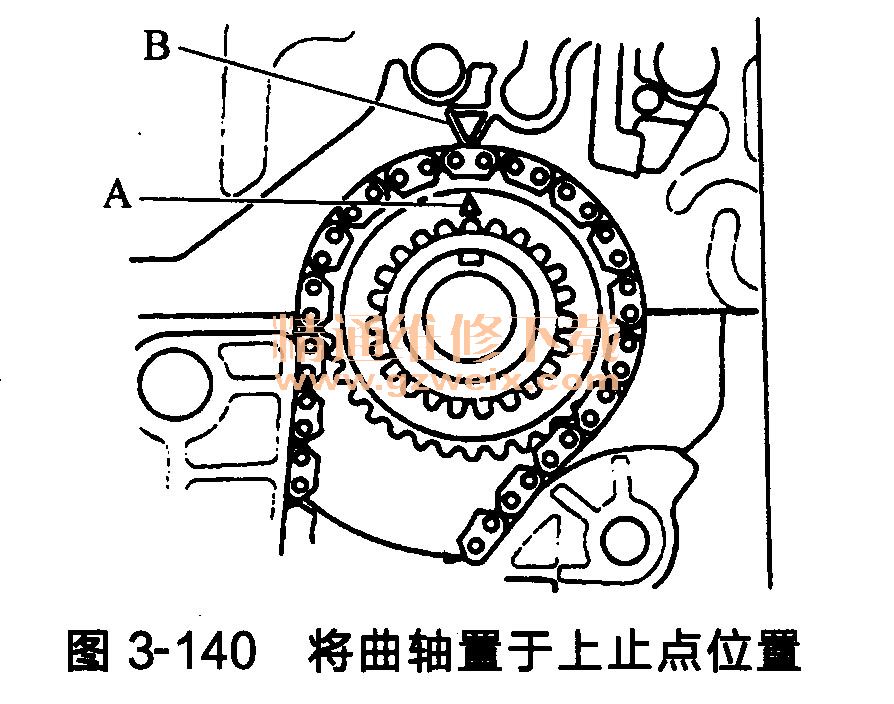

    (1)将曲轴置于上止点（TDC）位置。将曲轴链轮上的TDC冲印标记A与发动机体上的指针标记B对齐，如图3-140所示。

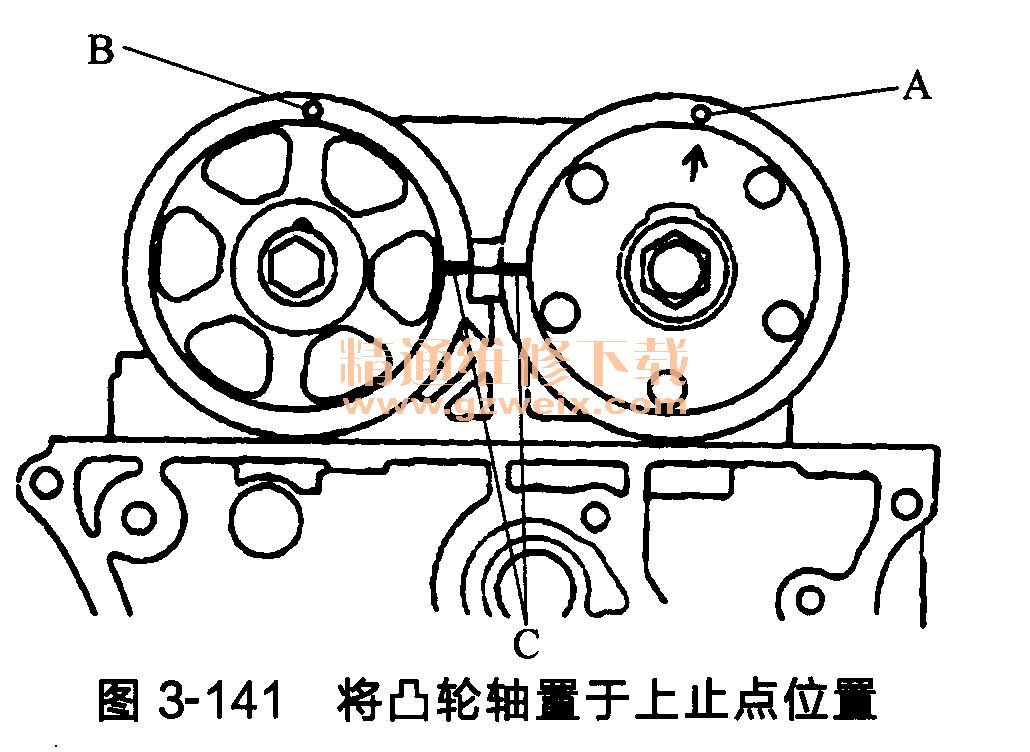

    (2)将凸轮轴置于上止点（TDC）位置。可调气门正时控制（VTC）动作器上的冲印标记A和排气门凸轮轴链轮上的冲印标记B应位于顶部。将VTC动作器上的TDC冲印标记C和排气门凸轮轴链轮上的TDC冲印标记C对齐，如图3-141所示。

    (3)为固定进气门凸轮轴，将可调节棘爪臂轴（P/N24635-P6H-000）A插入凸轮轴位置（CMP）脉冲板A, B中的检修孔，并穿过5号摇臂轴保持架C，如图3-142所示。

    (4)固定排气门凸轮轴，将可调节棘爪臂轴（P/N24635-P6 H-000) A插入CMP脉冲板BD中的检修孔，并穿过5号摇臂轴保持架C。
    (5)将凸轮链条安装在曲轴链轮上，使彩色链板A与曲轴链轮上的标记B对齐，如图3-143所示。

 (6)将凸轮链条安装在VTC动作器和排气门凸轮轴链轮上，使冲印标记A与两个彩色链板B的中心对齐，如图3-144所示。

(7)安装凸轮链条导向装置A和张紧器臂B，如图3-145所示。

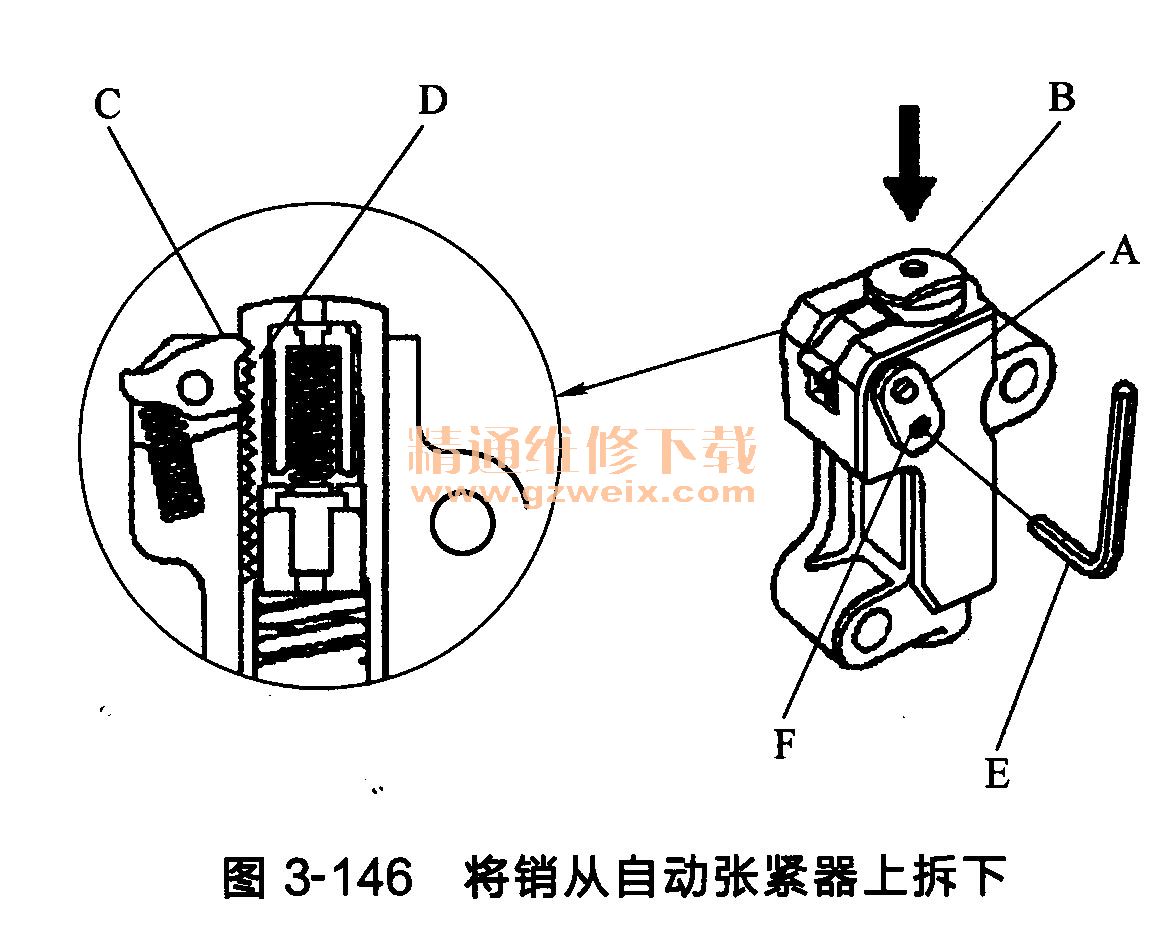

(8)更换凸轮链条时压紧自动张紧器。将销从自动张紧器上拆下。逆时针旋转平板A以松锁，然后将杆B下压，并将第一个凸轮C固定在齿条D第一齿上。将直径为1. 2mm的销或锁销（P/N14511-PNA-003） E插入孔F中，如图3-146所示。

    注意：如果链条张紧器没有依此设置，则张紧器将会受损。
    (9)安装自动张紧器，如图3-147所示。

    (10)安装凸轮链条导向装置，如图3-148所示。
