一辆行驶里程约16.2万km的2012年东风本田思铂睿2. 4L轿车。车主反映：该车将安全带扣扣好后，SRS故障指示灯一直点亮，将安全带扣解掉后故障指示灯也不再熄灭。
    故障诊断与排除：
    1）根据故障现象初步认为左侧座椅安全带扣开关或者相关的线路存在断路、短路或接触不良的故障。于是使用HDS故障诊断仪读取故障码，没有出现任何故障码，然后读取左侧座椅安全带扣开关的打开或关闭情况，发现左侧座椅安全带扣开关一直处于打开状态，说明安全带扣开关或线路故障。

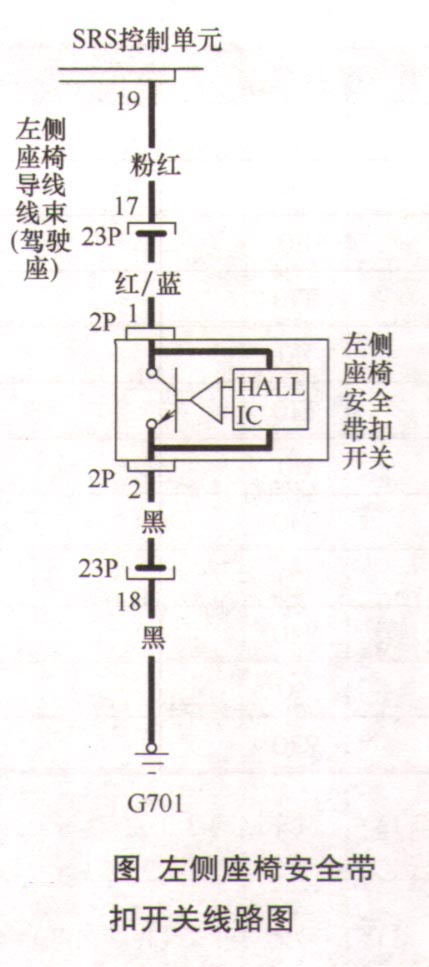

    2）如图所示，查找左侧座椅安全带扣开关线路图，并对其线路进行检查。将点火开关关闭，并断开左侧座椅安全带扣开关2P插头，使用万用表对左侧座椅安全带扣开关进行测试。当扣上左侧座椅安全带时，检查1号和2号端子的电阻为1Ω，为正常；当解开左侧座椅安全带时，检查1号和2号端子为断路，说明左侧座椅安全带扣开关没有故障。

    3）检测2号端子与车身搭铁之间的线路，发现有断路的异常情况。根据电路图查找到G701为安全带扣开关线路搭铁点，拆开地板线束，发现地板下面G701搭铁点有松动，重新将G701搭铁点的螺栓进行紧固后，SRS故障指示灯恢复正常，故障彻底排除。
