2018年东风本田UR-V K20C3发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：汽车维修技师作者：佚名 2018-09-13 08:43:52

    TG6: UR-V/K20C3（实时AWD）。
    K20C3：带中间冷却器和涡轮增压器的2.0 L DOHCVTEC直接燃油喷射发动机。
    一、凸轮轴正时检查
      1．汽缸盖罩拆卸。
    2右前轮拆卸。
    3．发动机底盖拆卸。
    4.凸轮轴正时检查。

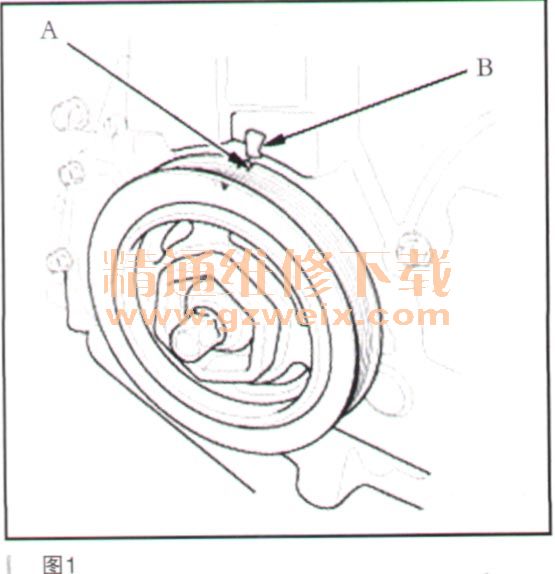

      （1）转动曲轴，将1号活塞与上止点（TDC）对齐；曲轴皮带轮上的白色标记（A）与凸轮轴链条箱上的指针（B）对齐，如图1所示。

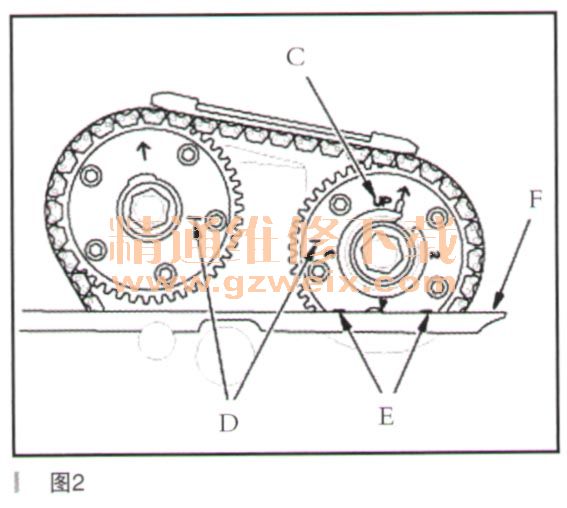

      （2）1号活塞在上止点（TDC）位置时，检查VTC作动器B上的“UP”标记（C）应该在顶部，如图2所示。

      （3）检杳VTC作动器A和VTC作动器B上的TDC标记（D），标记应对齐。VTC作动器B上的TDC标记（E）应与凸轮轴链条箱（F）的顶部边缘对齐。如果标记未对齐，拆下凸轮轴链条并重新正确安装凸轮轴链条。
    5．所有拆下的零件安装。
    按照与拆卸相反的顺序安装零件。
