二、凸轮链条拆卸、安装和检查
（一）拆卸
注意：使凸轮轴链条远离磁场。
1．右前翼子板罩拆卸。
2．右前轮拆卸。
3．发动机底盖拆卸。
4．传动皮带拆卸。
5.1号活塞在上止点位置设置（曲柄侧）。
转动曲轴，使曲轴皮带轮上的白色标记（A）与凸轮链条箱的指针（B）对齐，见图1。
6．曲轴皮带轮拆卸。
7．传动皮带自动张紧器拆卸。
8．传动皮带惰轮拆卸。
9．汽缸盖罩拆卸。
10．发动机侧支座拆卸。
11．摇臂机油控制阀拆卸。
12.VTC机油控制电磁阀A拆卸。
13．线束托架、线束支架和涡轮增压器旁通控制阀电磁管B拆卸。

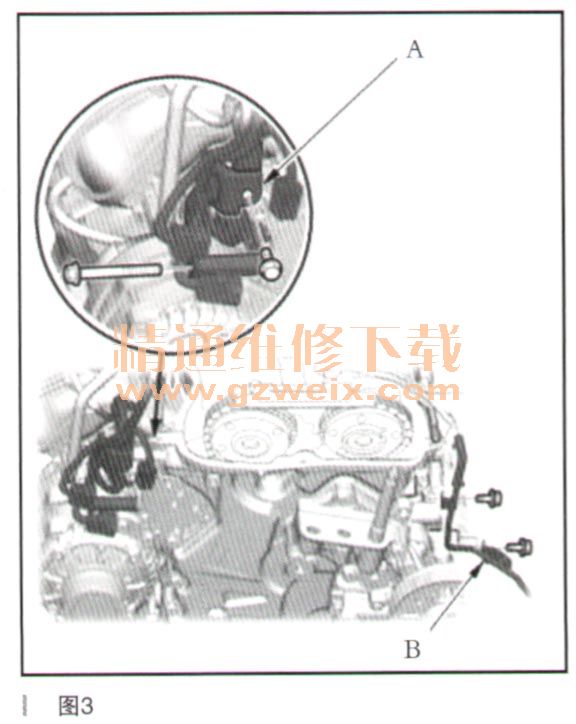

拆下线束托架（A）和涡轮增压器旁通控制阀电磁管B，如图3所示。

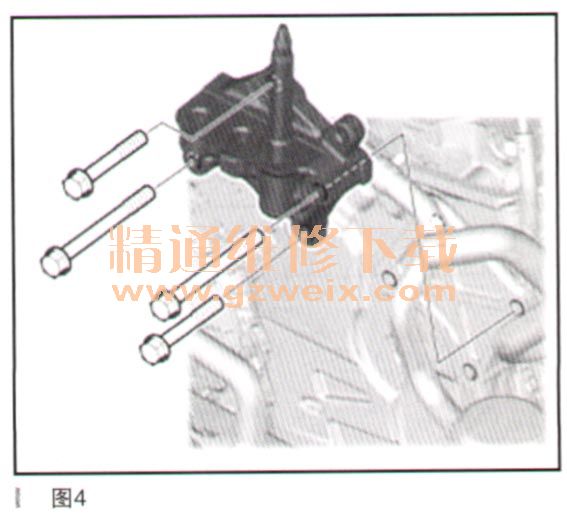

14．发动机侧支座托架拆卸，如图4所示。
15.凸轮轴链条箱拆卸。

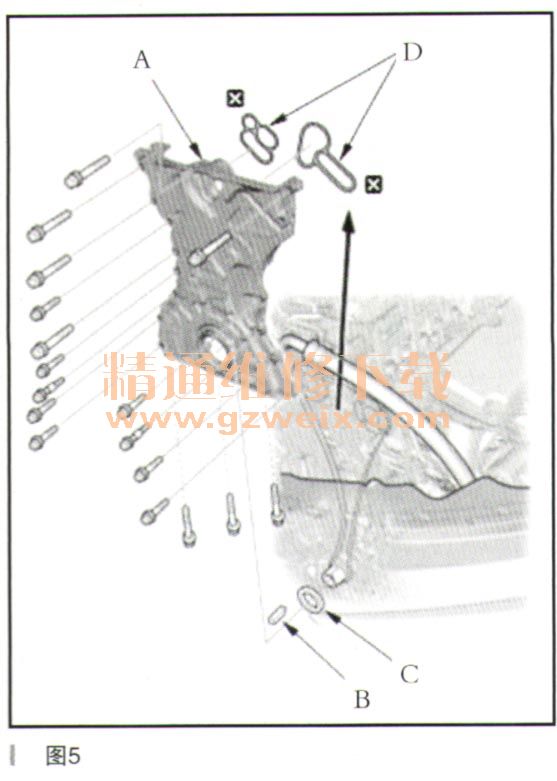

拆下凸轮轴链条箱（A）钥匙（B）、隔圈（C）和。形圈（D），如图5所示。
16.1号活塞在上止点位置设置（凸轮侧），如图6所示。
使1号活塞在上止点（TDC）位置。VTC作动器B上的“UP”标记（C）应在顶部。将VTC作动器A和VTC作动器B上的TDC标记（D）对齐（VTC作动器B上的TDC标记（E）应与汽缸盖（F）的顶部边缘对齐。
注意：如果标记未对齐，旋转曲轴360°，并重新检查VTC作动器A和VTC；作动器B的标记。

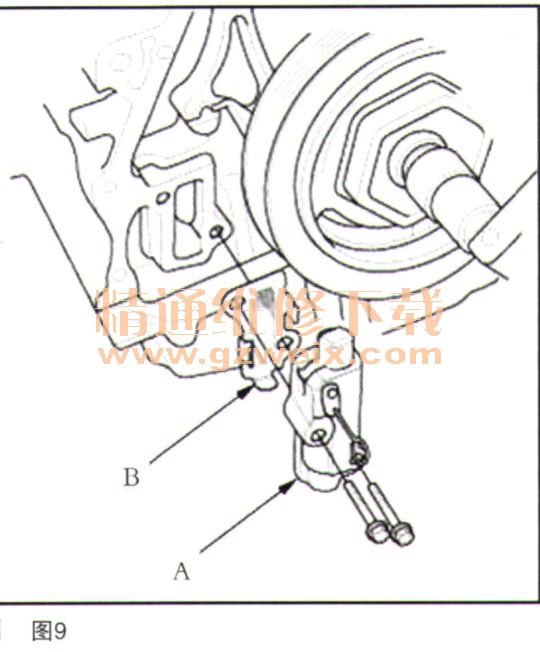

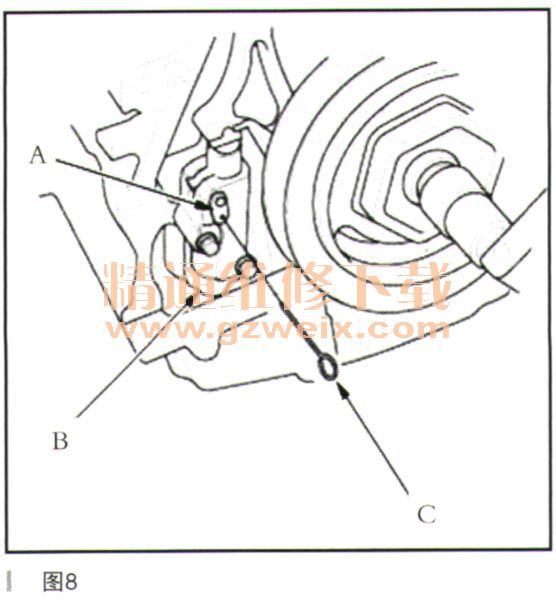

17.凸轮轴链条自动张紧器拆卸，如图7～图9所示。
