7.销拆卸。
    从凸轮轴保养孔拆下销（A）见图14。
    8.凸轮轴链条自动张紧器安装。

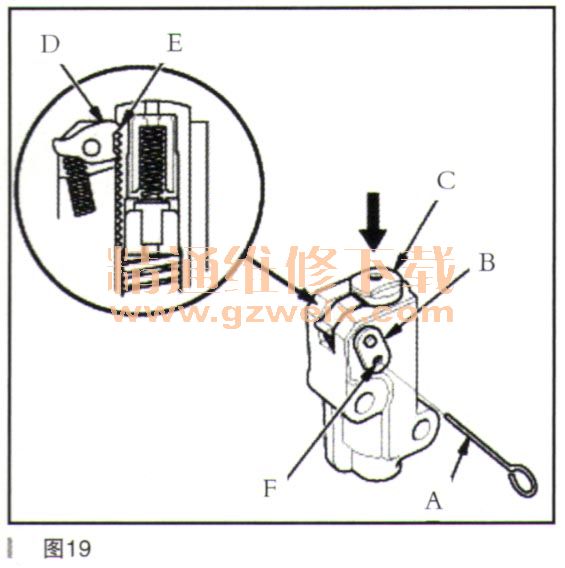

      （1）更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。从拆卸过程中安装的凸轮轴链条自动张紧器上拆下销（A）。逆时针转动板（B）解除锁止状态，然后压下杆（C），将第一个凸轮（D）固定在齿条（E）第一边缘位置。将1.2mm直径销插回到孔（F）中，如图19所示。

      注意：如果没有如上所述放置凸轮轴链条自动张紧器，将会损坏张紧器。

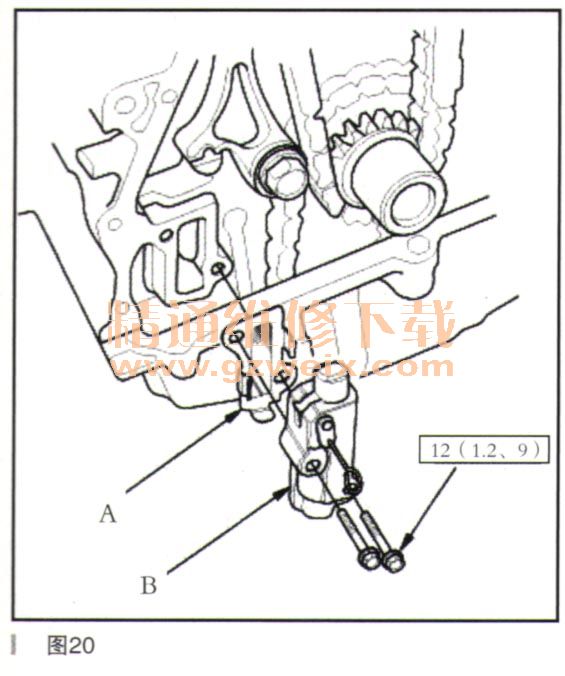

      （2）将凸轮轴链条自动张紧器滤清器（A）安装到凸轮轴链条自动张紧器（B）上，如图20所示。

      （3）安装凸轮轴链条自动张紧器。

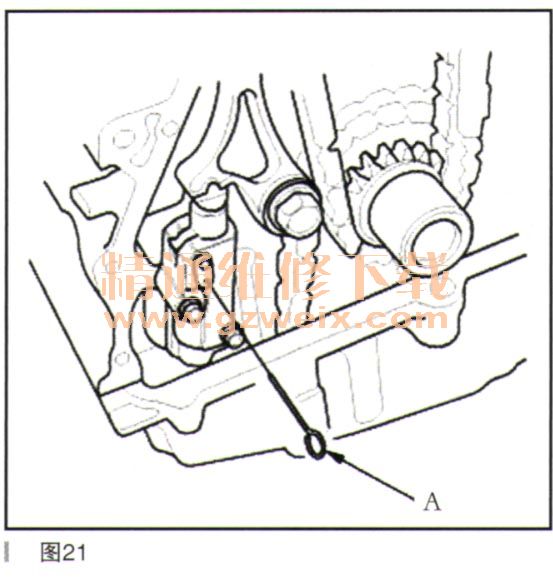

      （4）从凸轮轴链条自动张紧器上拆下销（A），如图21所示。

    9．凸轮链条箱安装。
      （1）检查凸轮链条箱油封是否损坏。如果油封损坏了，更换凸轮链条箱油封。
      （2）在汽缸盖、发动机缸体、凸轮链条箱的油底壳接合面和螺栓孔的内螺纹上涂抹密封胶。

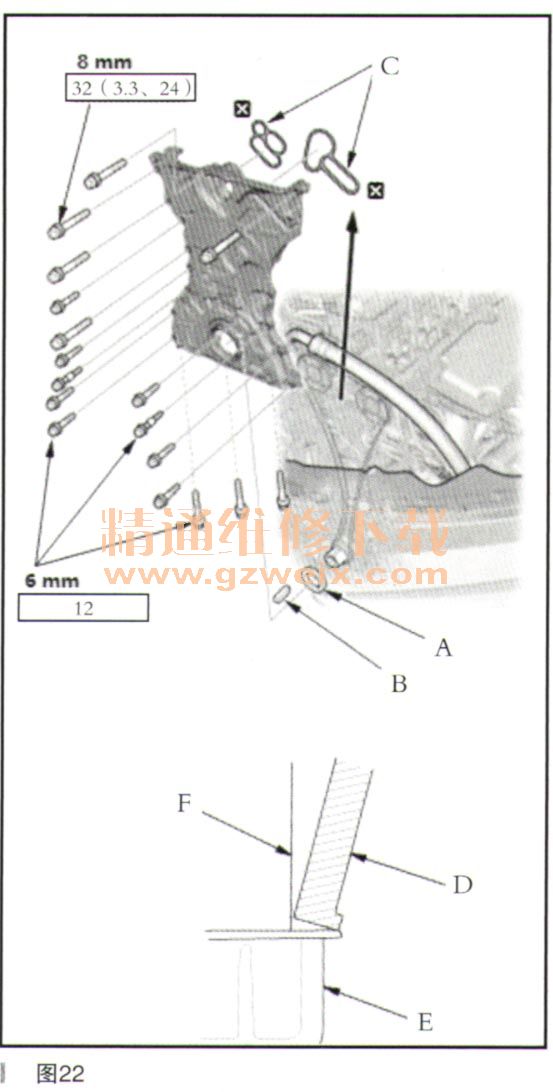

      （3）安装隔垫（A）和钥匙（B），然后在链条箱上安装新的。形圈（C）。将凸轮链条箱（D）的边缘放到油底壳（E）的边缘，然后安装发动机汽缸体（F）上的凸轮链条箱。清除油底壳和凸轮链条箱结合面的多余的密封胶，如图22所示。

      注意：安装凸轮链条箱时，不要将下表面倾斜到油底壳安装面上。

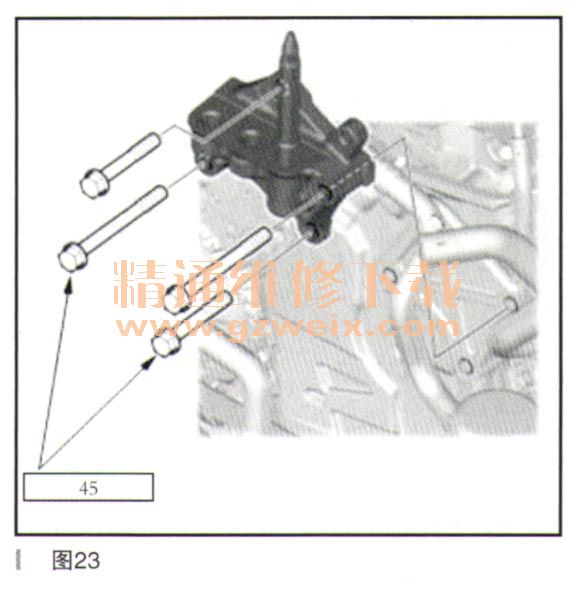

    10．发动机侧支座托架安装，如图23所示。

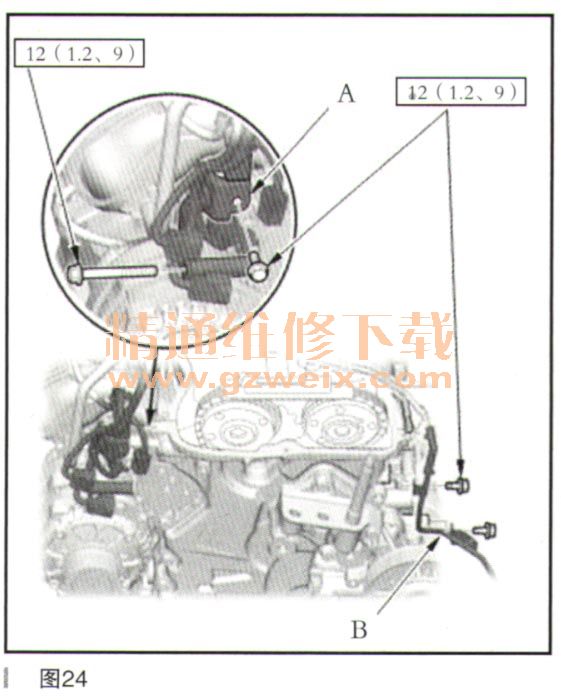

    11．线束托架、线束支架和涡轮增压器旁通控制阀电磁管B安装，如图24所示。

    安装线束托架（A）和涡轮增压器旁通控制阀电磁管B。
    12.VTC机油控制电磁阀A安装
    13．摇竹机油控制阀安装
    14．发动机侧支座安装
    15．汽缸盖罩安装
    16．右前翼子板罩安装
    17．传动皮带惰轮安装
    1A．传动皮带自动张紧器安装
    19．曲轴皮带轮安装
    20．传动皮带安装
    21．发动机底盖安装
    22．右前轮安装
    23．点火正时检查
      （二）检查
    1．右前轮拆卸
    2．发动机底盖拆卸
    3.链条箱盖拆卸。
    4．凸轮轴链条检查。
      （1）测量凸轮轴链条自动张紧器连杆的长度。

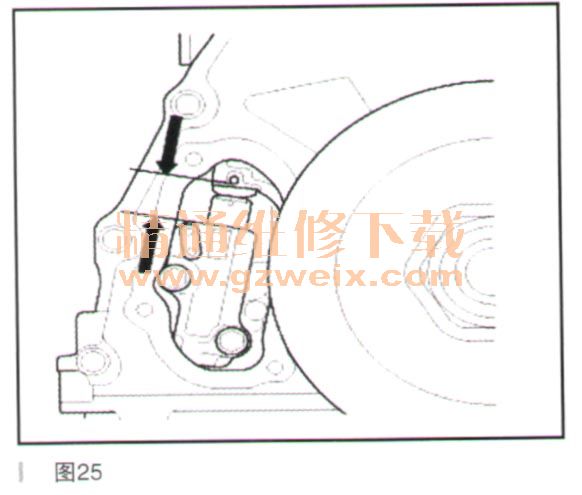

      凸轮轴链条自动张紧器连杆长度维修极限：26.3mm，如图25所示。

      （2）如果长度超过维修极限，则更换凸轮轴链条。更换时，检查VTC作动器A和VTC作动器B上的轮齿是否磨损和损坏。如果有零件磨损或损坏，必要时，予以更换。
      （3）检查凸轮轴链条自动张紧器上的机油通道是否阻塞。如果凸轮轴链条自动张紧器阻塞，予以更换。
    5．所有拆下零件安装。
      按照与拆卸相反的顺序安装零件。
