注意：使凸轮链条远离磁场。

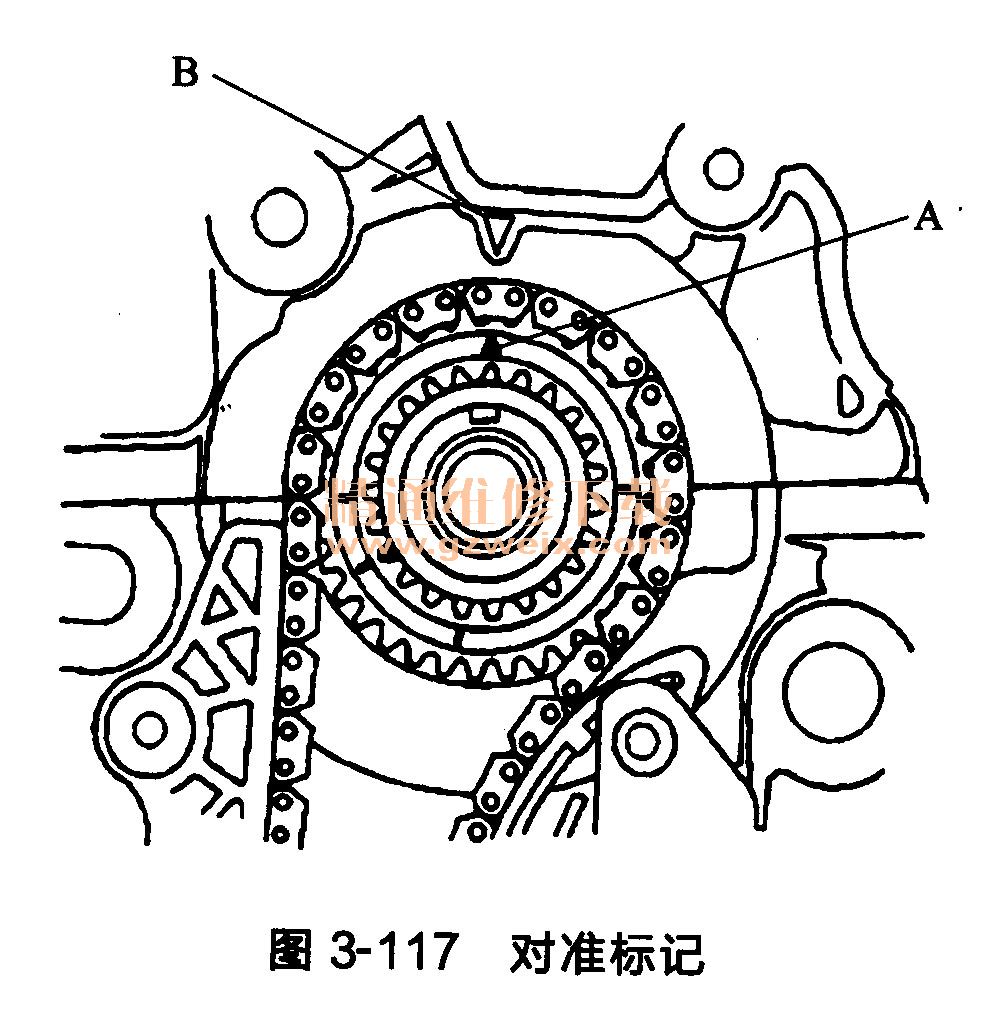

(1)将曲轴置于上止点TDC位置。将曲轴链轮上的TDC冲印标记A与发动机体上的指针标记B对准，如图3-117所示。

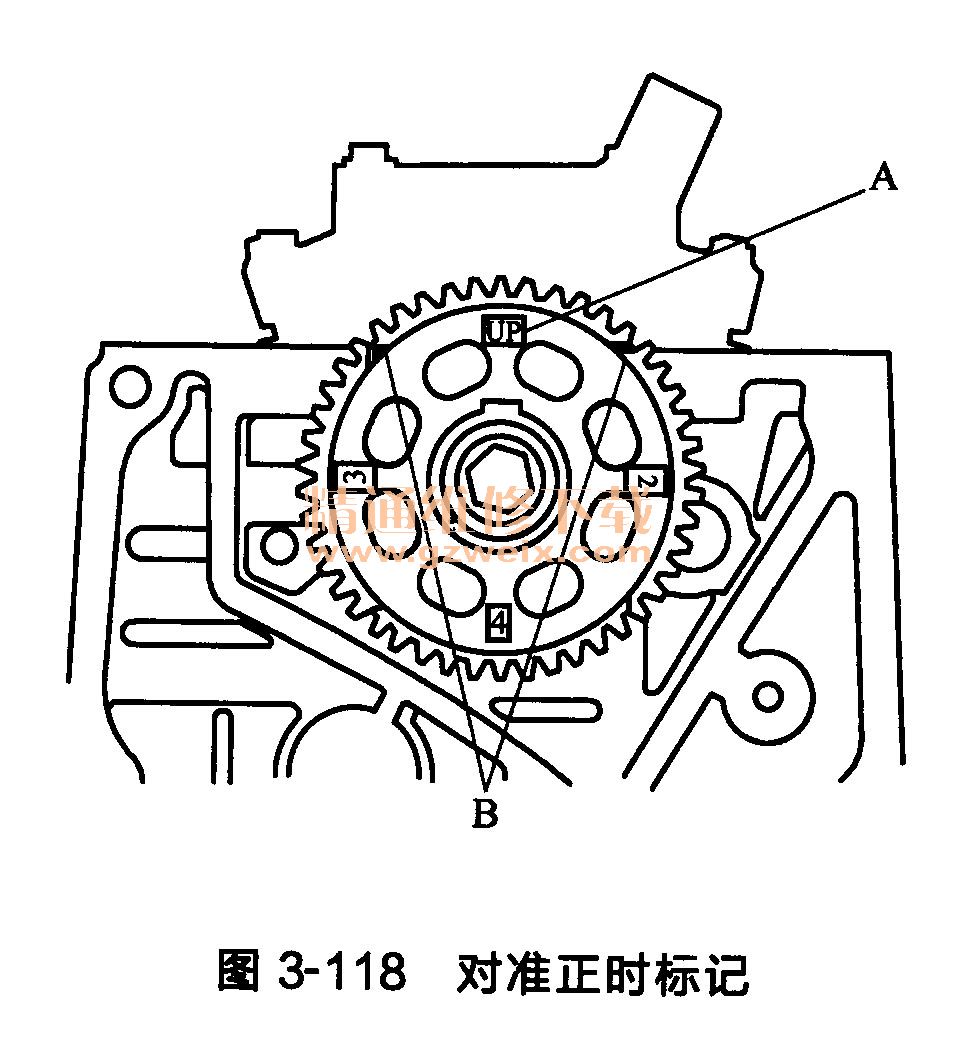

(2)将凸轮轴置于上止点TDC位置。凸轮轴链轮上的一个“向上(UP)”标记A应位于顶部。凸轮轴链轮上的TDC冲印标记B应与缸盖的顶部边缘对准，如图3-118所示。

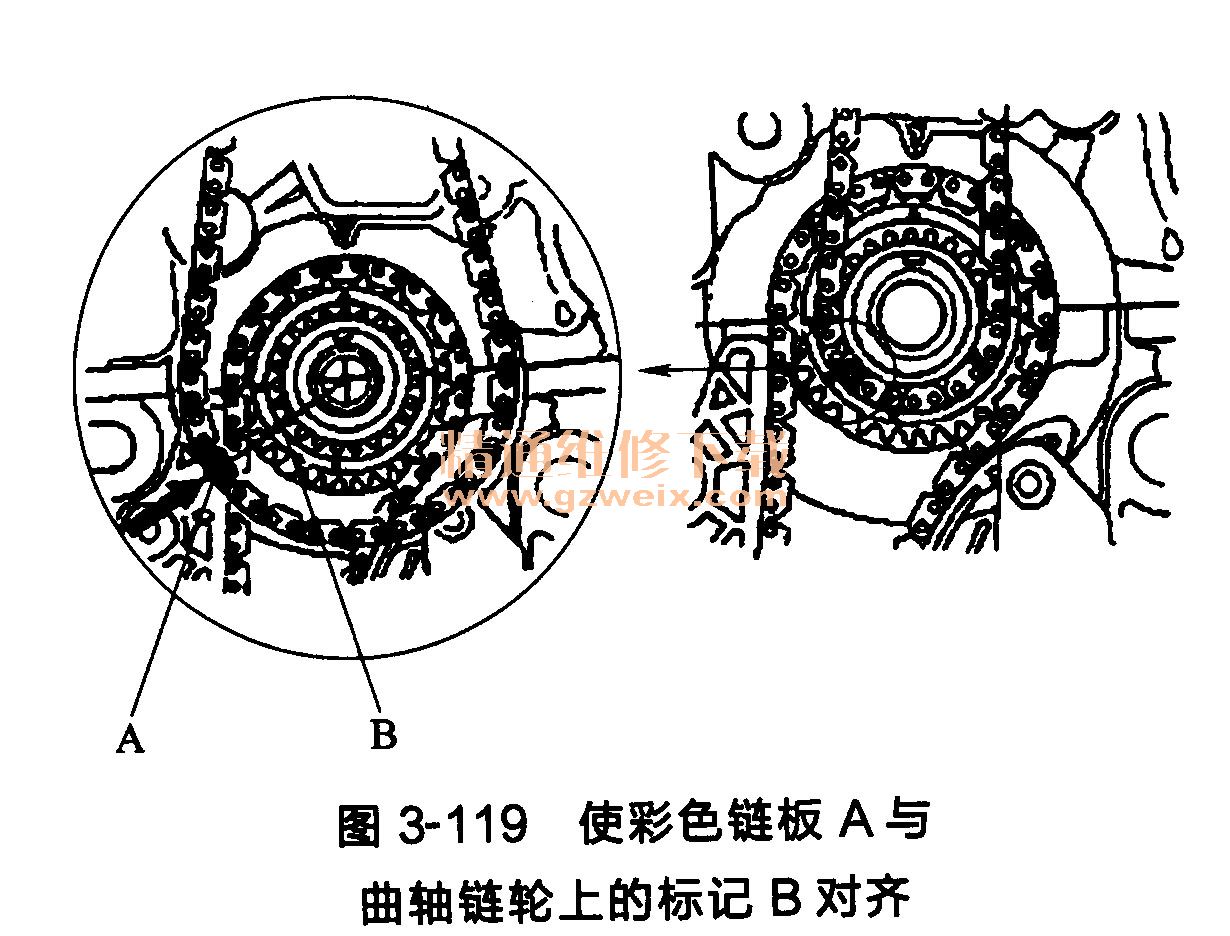

(3)使彩色链板A与曲轴链轮上的标记B对齐，将凸轮链条安装在曲轴链轮上，如图3-119所示。
(4)使彩色链板A与凸轮轴链轮上的标记B对齐，将凸轮链条安装在凸轮轴链轮上，如图3-120所示。

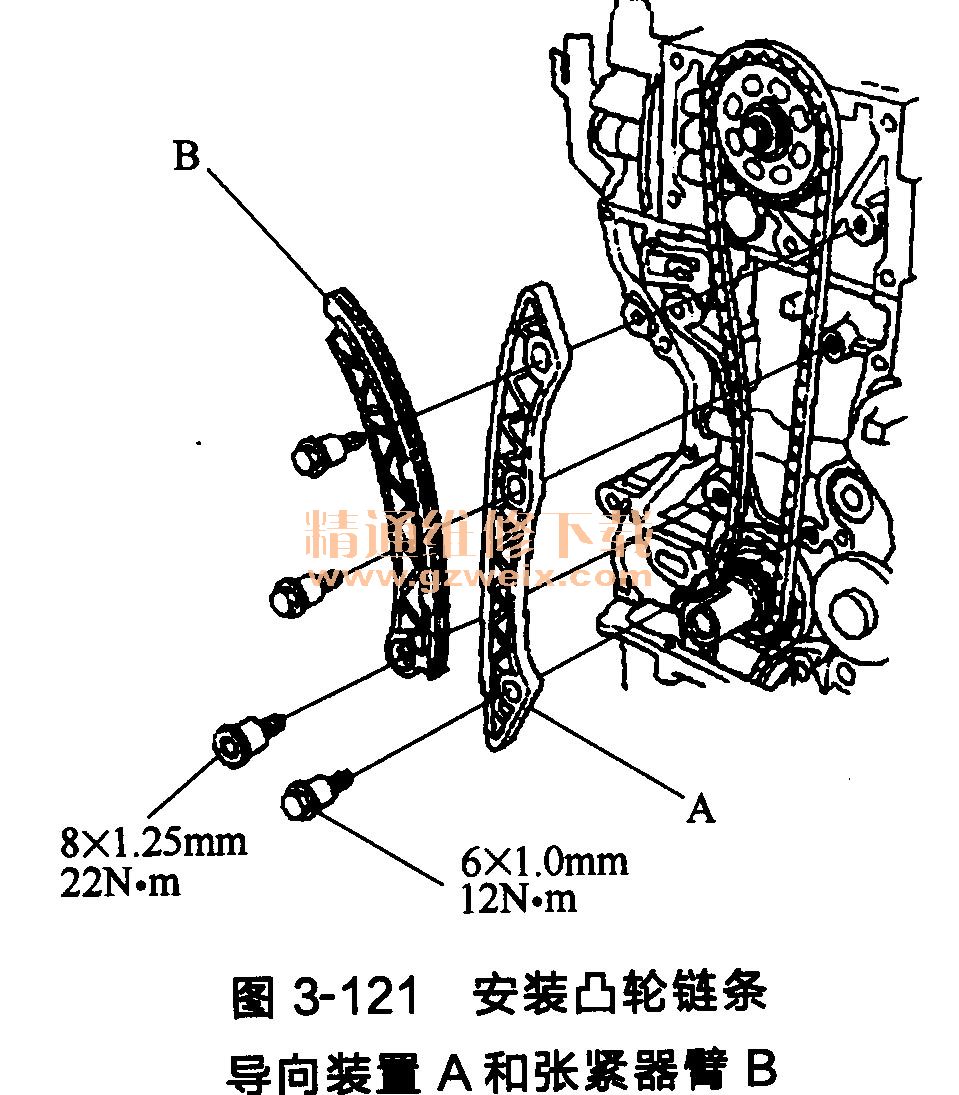

(5)安装凸轮链条导向装置A和张紧器臂B，如图3-121所示。
(6)更换凸轮链条时，压紧自动张紧器。将销从自动张紧器上拆卸。逆时针旋转平板A以松锁，然后将杆B下压，并将第一个凸轮C固定在齿条D的第一齿上。将直径为1. 0mm的销E插入孔F中，如图3-122所示。
注意：如果链条张紧器没有依此设置，则张紧器将会受损。

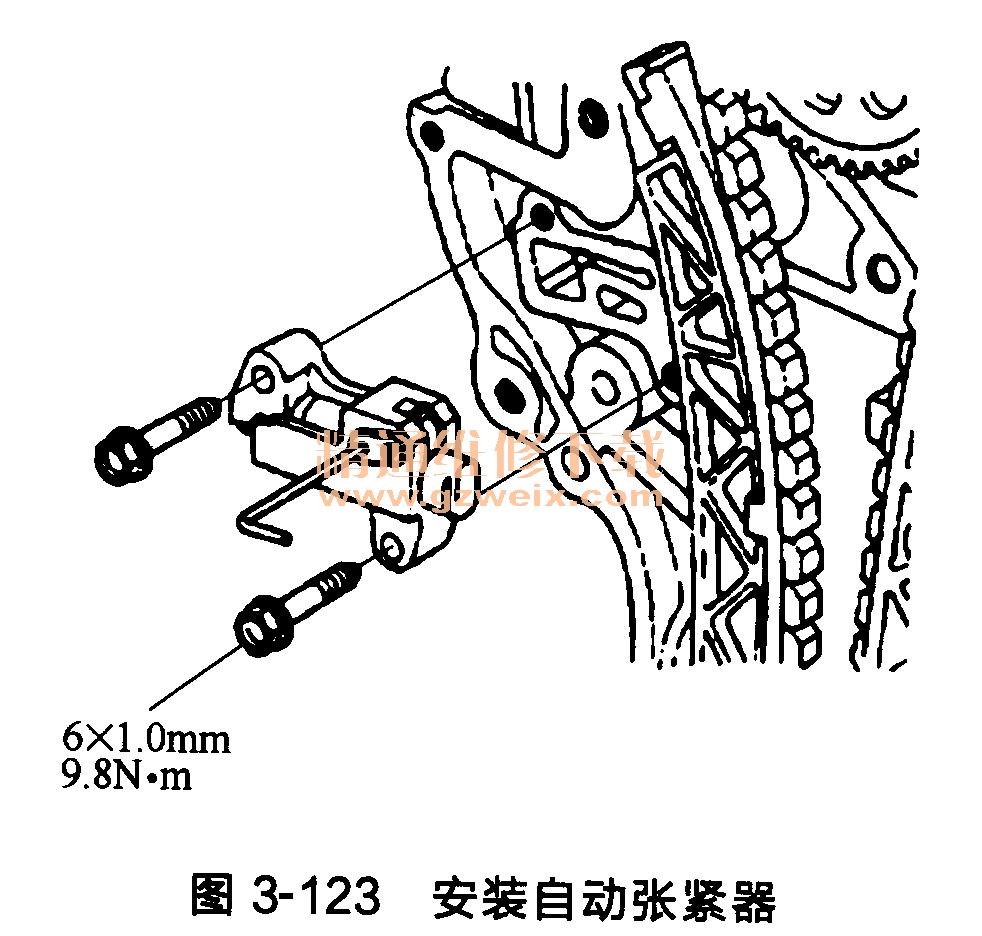

(7)安装自动张紧器，如图3-123所示。

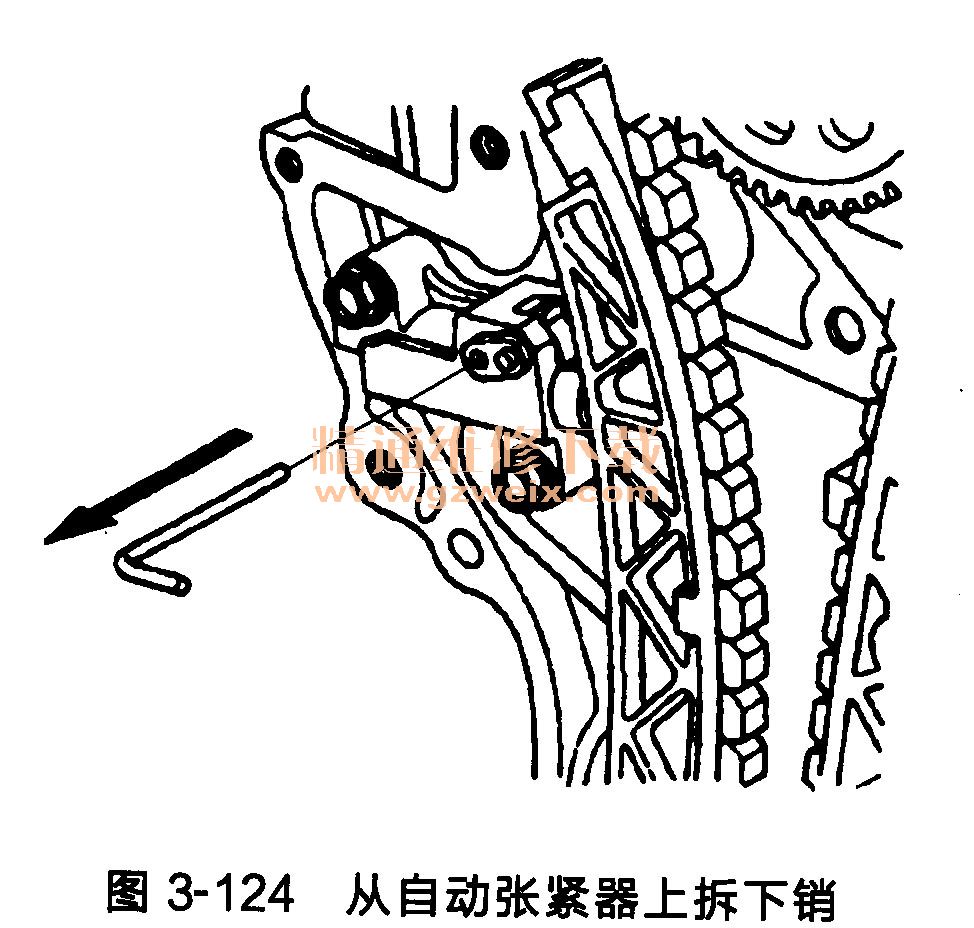

(8)从自动张紧器上拆下销，如图3-124所示。
