注意：
·除去接触表面上的机油

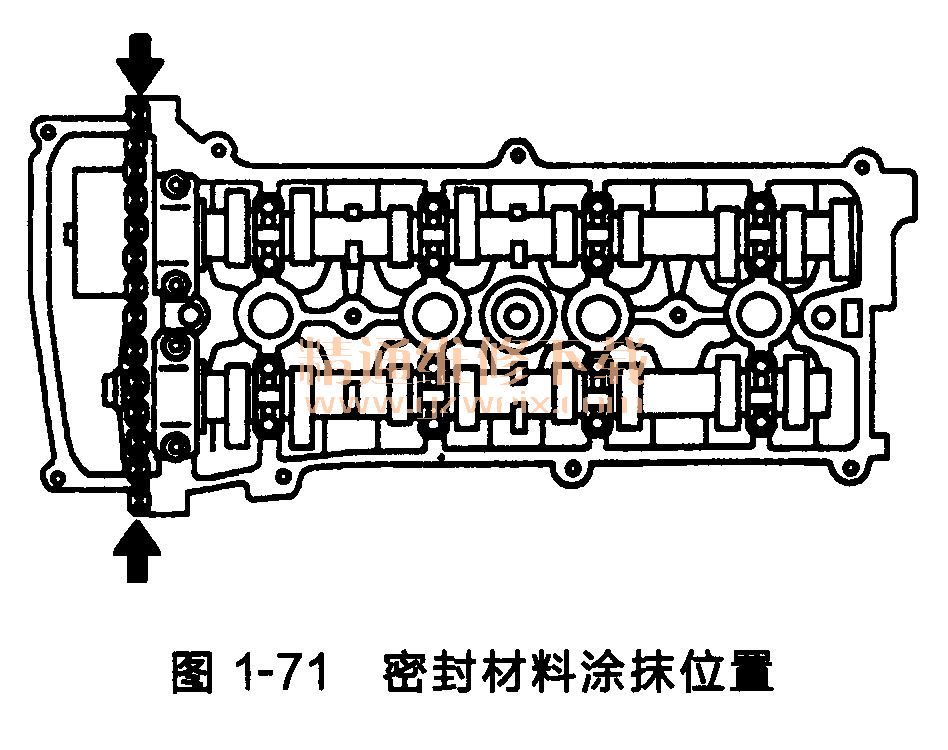

    ·在涂抹密封材料后3min内安装汽缸盖革；
    ·安装汽缸盖罩后，至少2h内不要添加发动机机油。

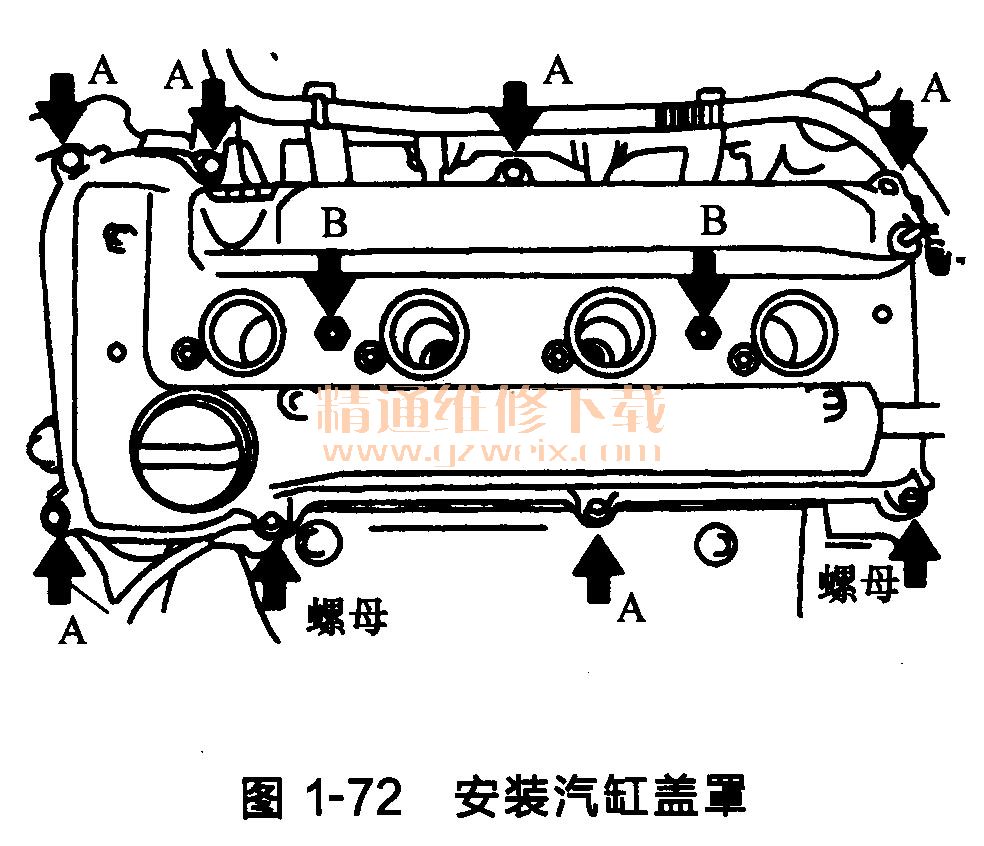

    ③用8个螺栓和2个螺母安装汽缸盖罩，如图1-72所示。拧紧力矩：螺栓A为11N·m,螺栓B为14N·m,螺母为11N·m。

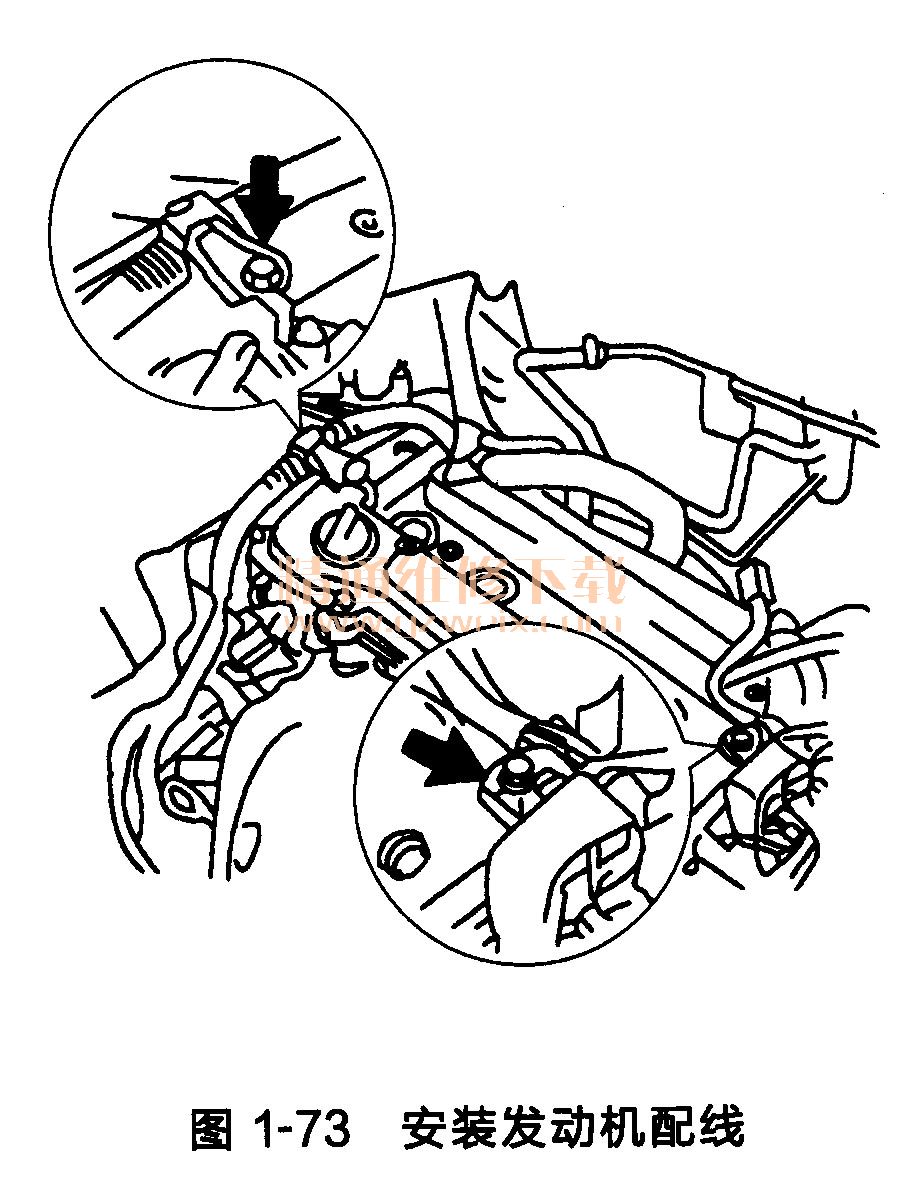

    ④用2个螺栓安装两根发动机配线，如图1-73所示。拧紧力矩为8. 4N · m,

    (19)安装2号通气软管。
    (20)安装通气软管。
(21)用4个螺栓安装4个点火线圈。拧紧力矩为9N·m。
(22)安装叶轮泵总成。
(23)安装发动机总成。
(24)安装V形传动带。
(25)安装2号发动机支座RH。
(26)安装发动机移动控制杆。
(27)安装2号发动机支撑件RH 。
(28)安装前排气管总成。
(29)添加发动机机油。
(30)连接蓄电池负极电缆。
(31)检查发动机机油是否泄漏。
(32)检查有无废气泄漏。
(33)检查点火正时。
(34)安装前翼子板密封件RH,
(35)安装发动机下盖LH。
(36)安装发动机下盖RH。
(37)安装前轮RH。
(38)安装1号发动机盖。
