丰田凯美瑞发动机正时链条的安装
来源:本站整理  作者:佚名  2013-03-29 17:09:12


  ⑦对准油泵驱动轴链条轮调节孔内油泵槽,如图1-48所示。

    ⑧将一个直径为4mm的条插人油泵驱动轴链条轮调节孔内,将齿轮锁住,然后拧紧螺母。拧紧力矩为30N·m。

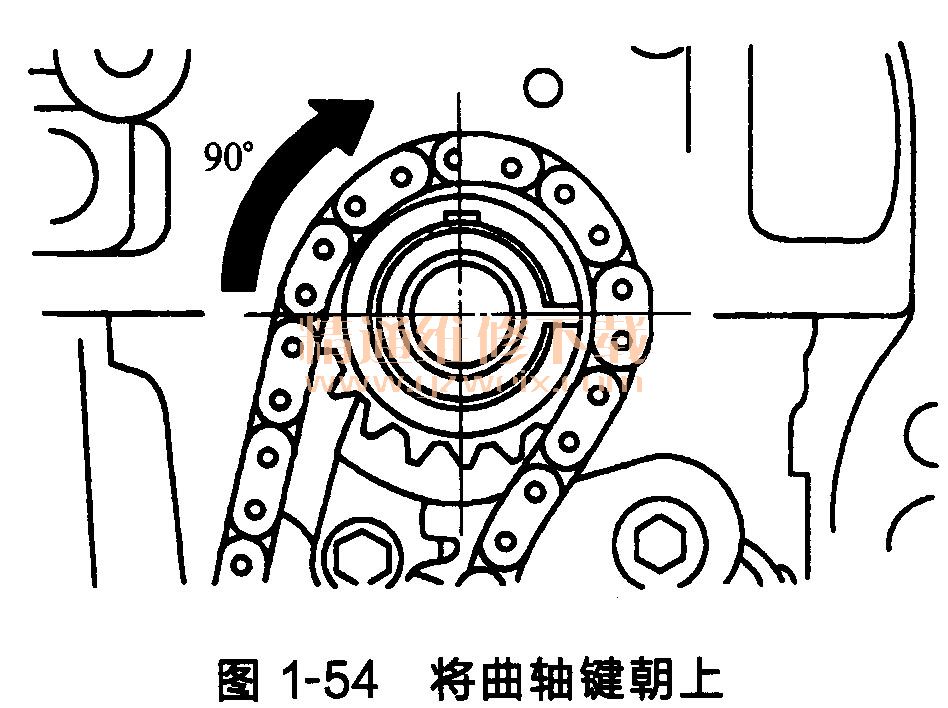

    ⑨顺时针转动曲轴90°,将曲轴链朝上,如图1-54所示。

    (2)安装曲轴正时链条轮。

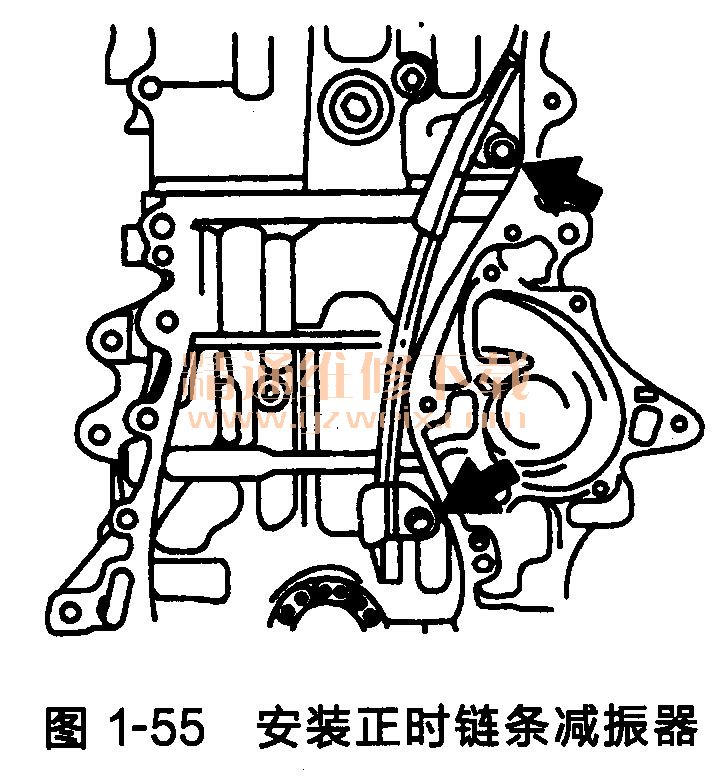

    (3)用两个螺栓安装正时链条减振器,如图1-55所示。拧紧力矩为90N· m。

    (4)安装1号正时链条。

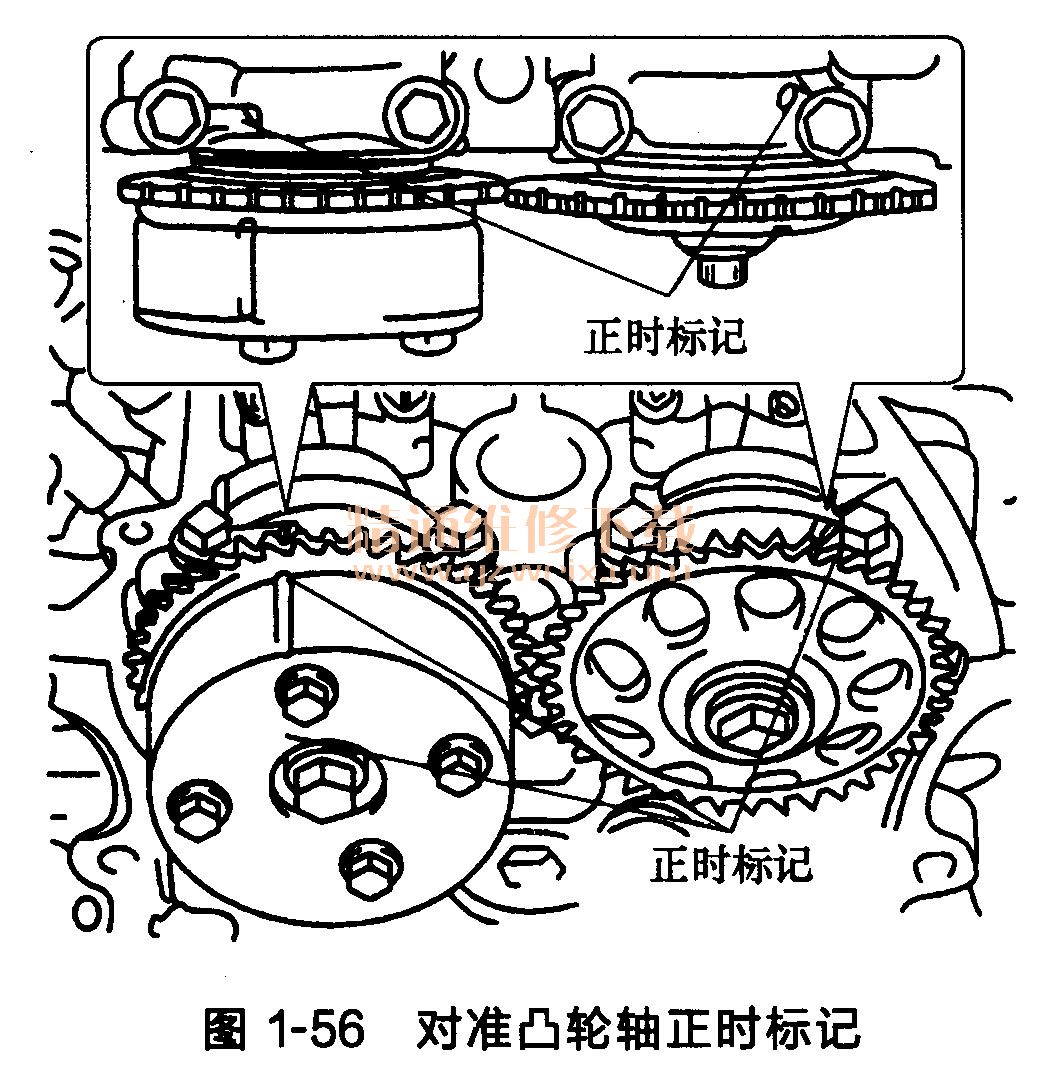

    ①将1缸置于压缩行程上止点位置。用扳手转动凸轮轴六角部位,使凸轮轴正时齿轮的各个正时标记与1号和2号轴承盖上的各个正时标记对准,如图1-56所示。

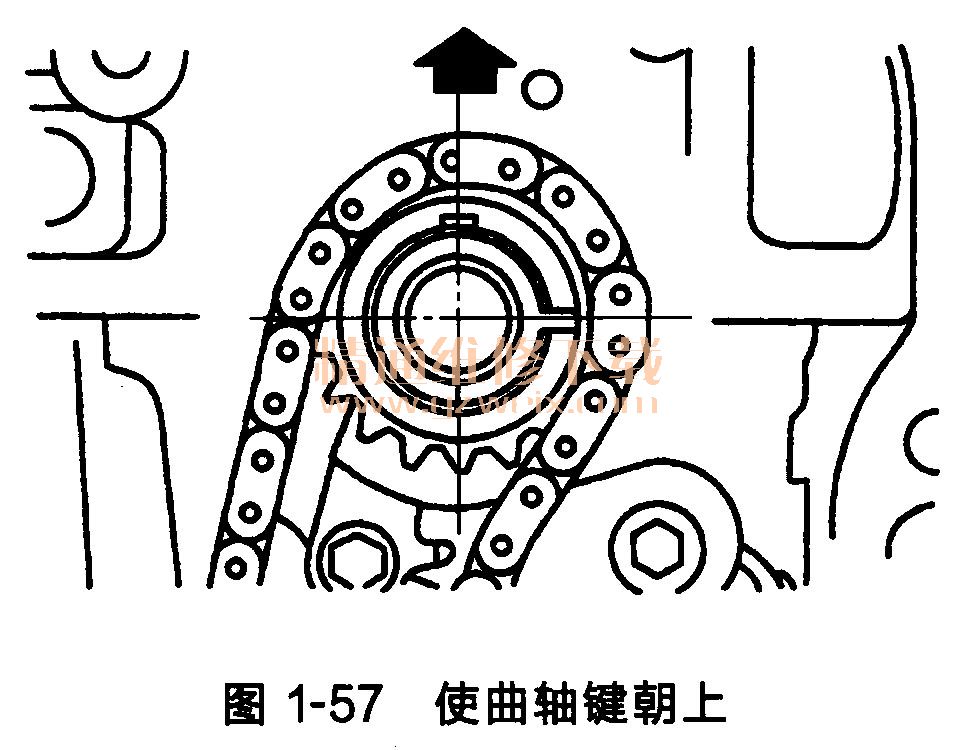

    用曲轴传动带轮螺栓转动曲轴,使曲轴键朝上,如图1-57所示。



上一页  [1] [2] [3] [4] [5] [6]  下一页
