丰田凯美瑞发动机正时链条的安装
来源:本站整理  作者:佚名  2013-03-29 17:09:12



    (1)安装2号正时链条。

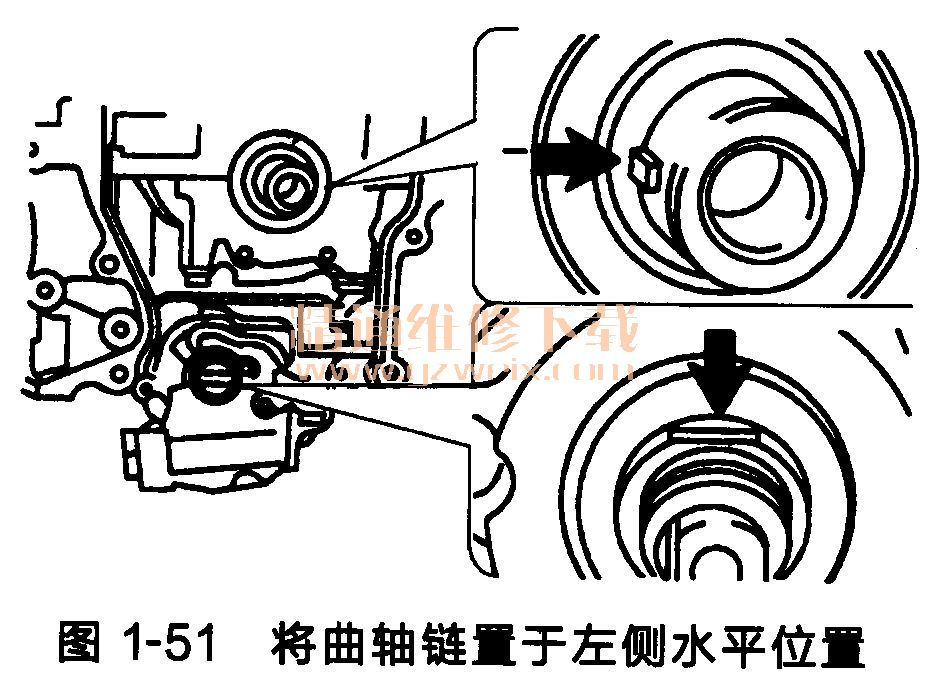

    ①将曲轴链置于左侧水平位置,如图1-51所示。

    ②转动驱动轴,使缺口朝上,如图1-51所示。
③如图1-52所示,将标记链节(黄色)与各齿轮的正时标记对准。

    ④用齿轮上的正时链条将链条轮安装到曲轴和油泵上。
    ⑤用螺母暂时拧紧驱动轴链条轮。

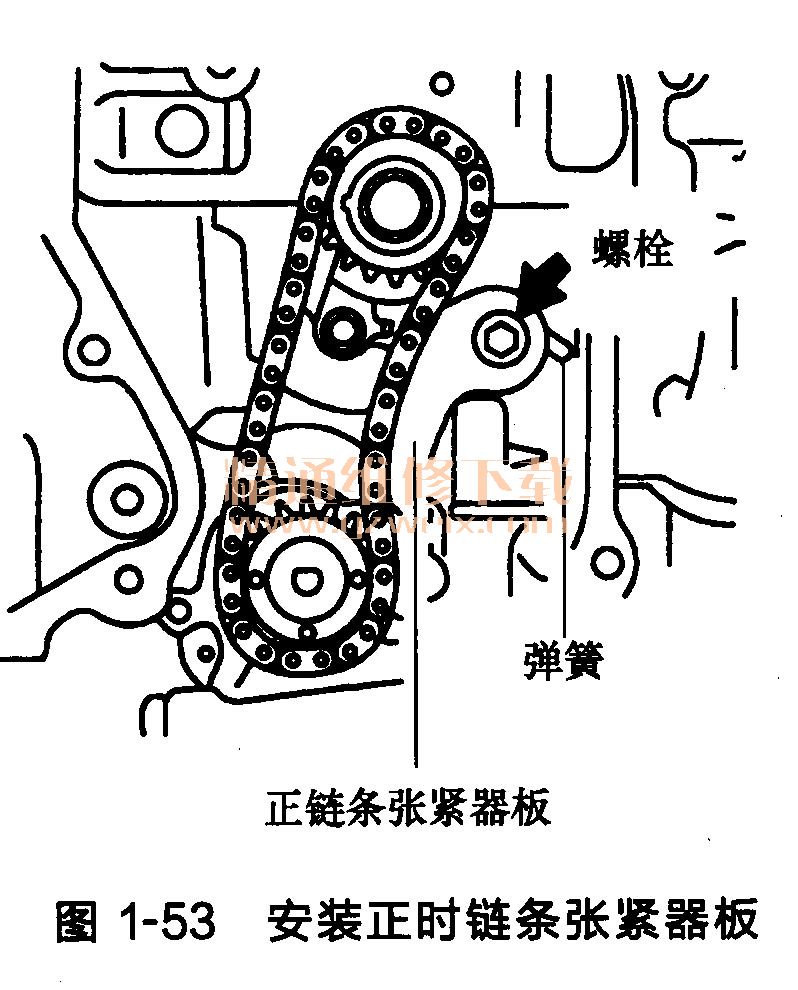

    ⑥将缓冲弹簧插人调节孔内,然后用螺栓安装正时链条张紧器板,如图1-53所示。
