（三）211底盘车型保险丝和继电器盒配置
    关于211底盘车型保险丝和继电器盒的布局在2006年前后没有太大区别，只是个别内部保险丝配置有差异。

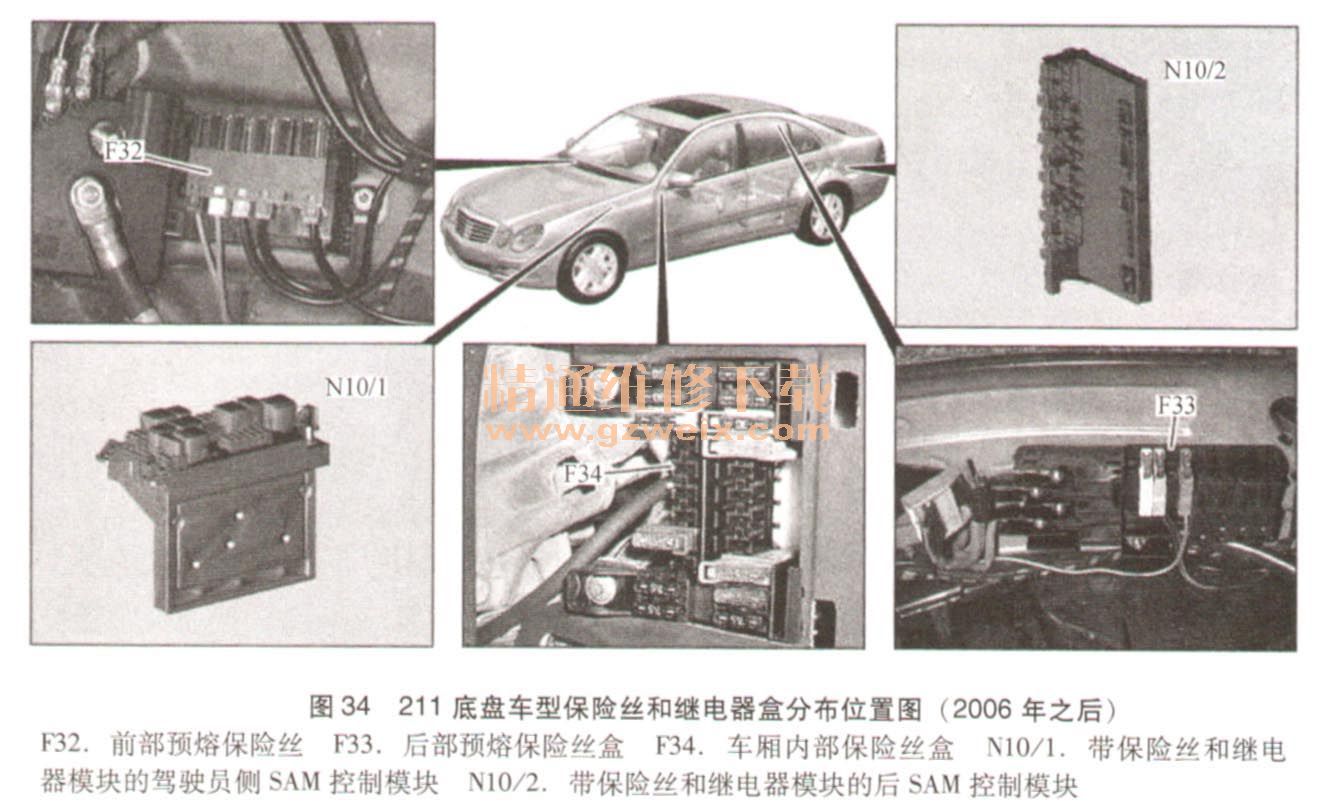

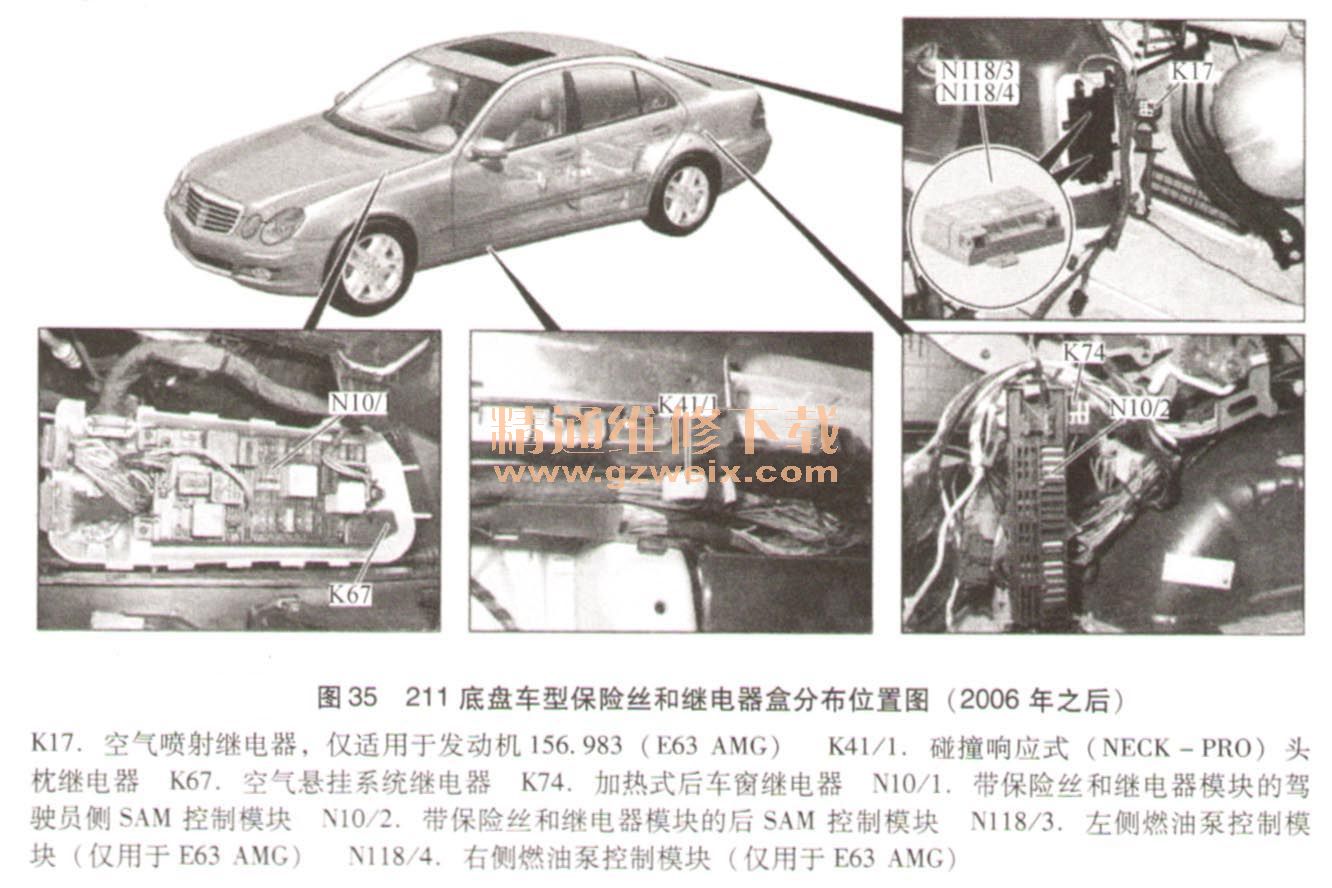

    1. 211底盘车型保险丝和继电器盒分布位置图（2006年之后）（图34、图35）

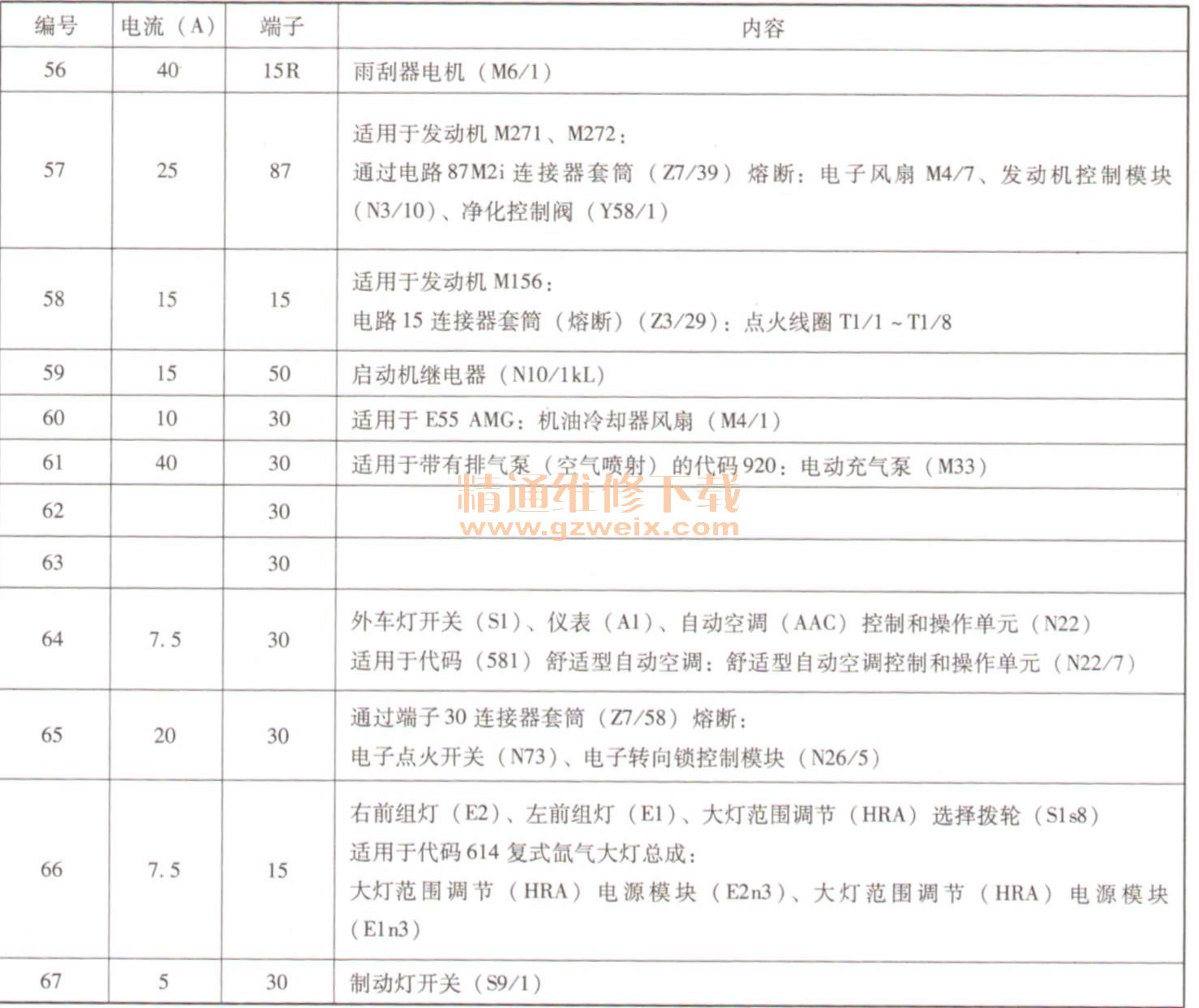

    2．发动机室左Imi1保险丝和继电器盒的保险丝分配。如图36、表16所示




    空气悬挂系统继电器（K67） 仅通过保险丝和继电器模块连接到驾驶员侧信号采集及促动（SAM）控制模块上。
    发动机舱左侧保险丝和继电器盒的继电器分配，如表17所示。

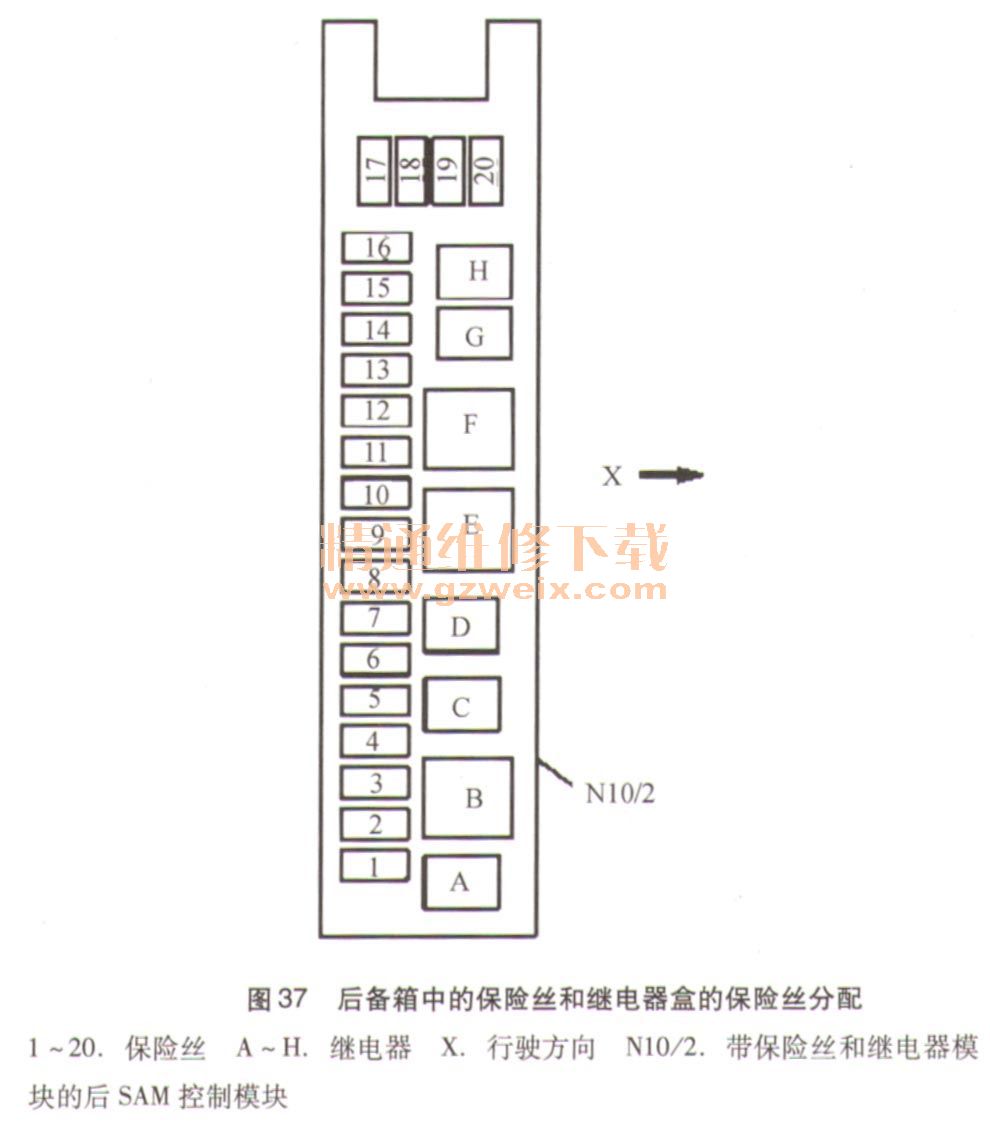

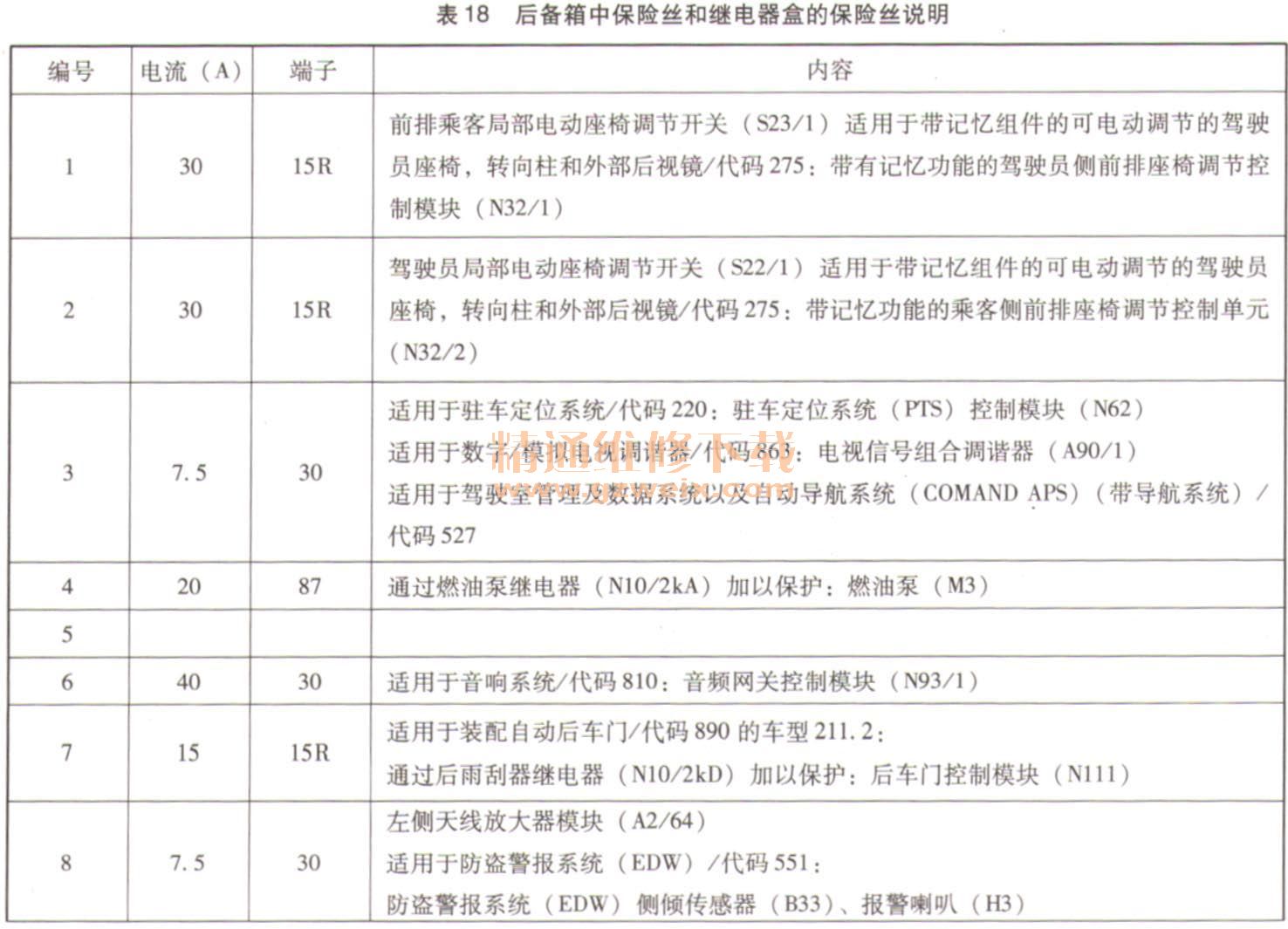

    3．后备箱中的保险丝和继电器盒的保险丝分配，如图37、表18所示

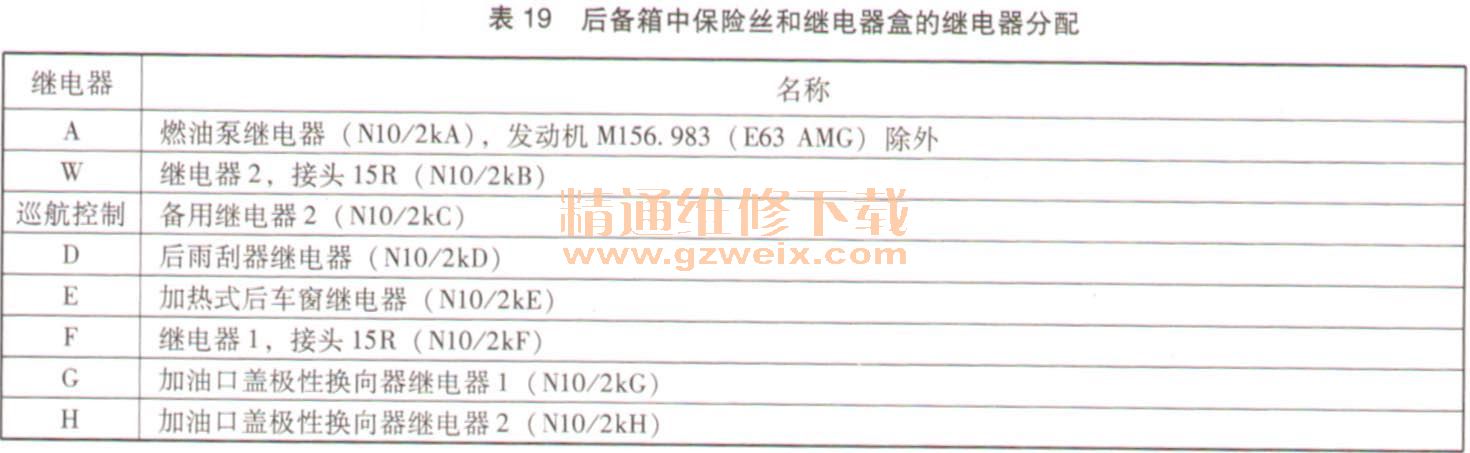

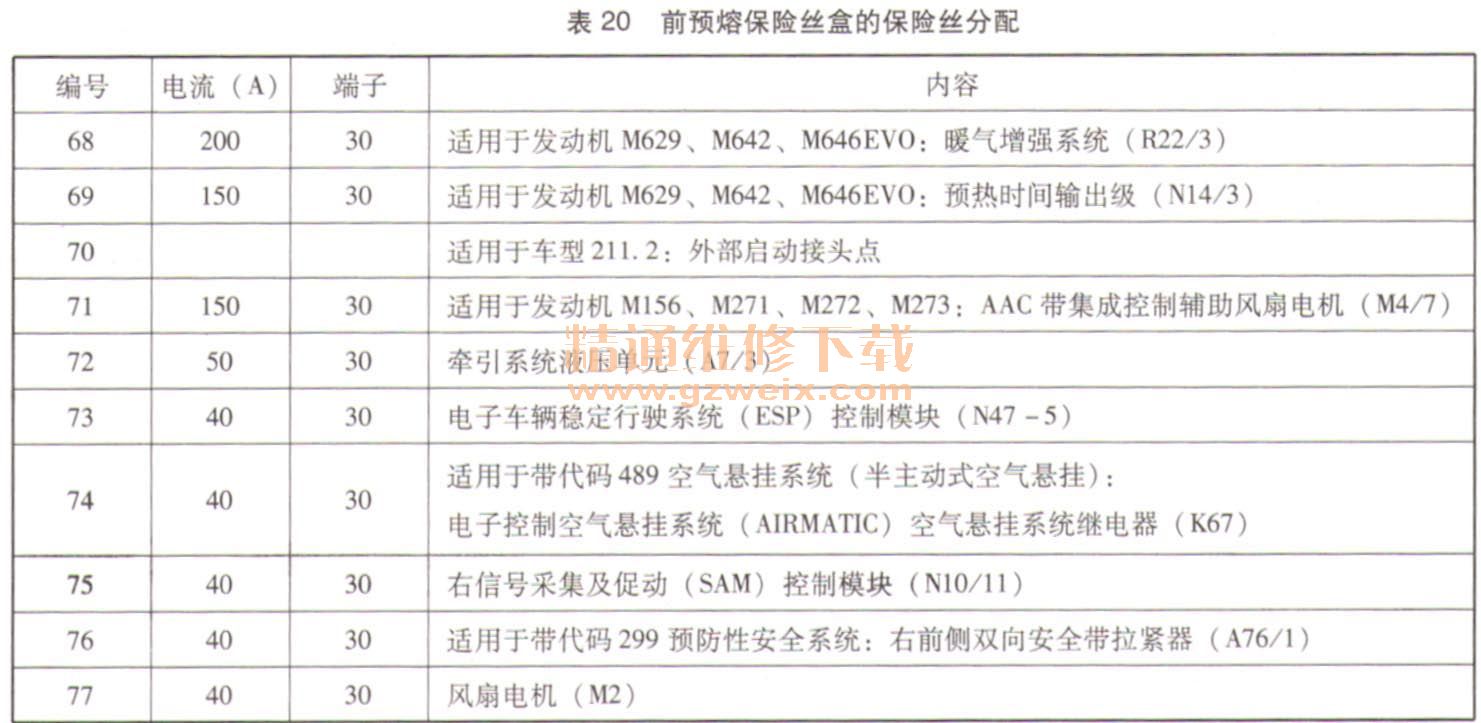

    4．前预熔保险丝盒的保险丝分配，如图38、表20所示



    5. F33后部预熔保险丝盒保险丝分配，如图39、表21所示




    6．驾驶员侧车厢内舱中保险丝盒的保险丝分配，如图40、表22所示
