重型载货汽车发电机电压29.5V导致蓄电池损坏故障检修
来源:汽车电器  作者:佚名  2018-09-01 09:01:49

    一辆2016年10月生产的重型载货汽车,运行里程11万公里客户反馈蓄电池损坏不续电,发电机电压29.5V

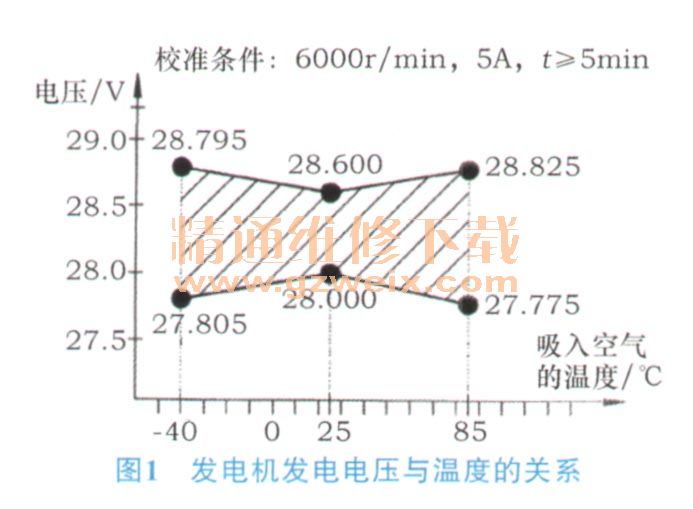

    故障诊断:现场测试发电机发电电压,显示29.5V,与客户描述一致_该发电机为BOSCH生产的电压自调节发电机,发电电压根据温度以及蓄电池检测电压值确定,与温度的关系如图1所示。

    如图1所示,发电机电压应根据环境温度而定,如环境温度为25℃时,发电机电压应保证蓄电池两端电压为28.0~28.6V,以确保蓄电池进入充电状态。
    通过以上信息,首先为车辆更换新的蓄电池。启动车辆后测试发电机R+电压仍为29.5V与发电机参数不符。怀疑为发电机本身故障,导致蓄电池长期处于高电压充电引起蓄电池过早损坏
    为故障车辆更换新的发电机,将发电机上的五孔接线连接后,启动车辆,测试发电机电压仍为29.5V。至此确定导致发电机电压过高与发电机本身无关,问题不在发电机,需要继续排查。
    将发电机上的五孔插接件拔掉,启动车辆发现发电机电压为28.4V,与发电机参数要求一致确定导致该问题的原因应在整车线束端。
      图2为接发电机的车架线束端子定义以及发电机端子定义。由图2可知,线束端2号指针应为红色线,功能为蓄电池电压检测;3号针脚线色为绿黑线,功能为发电机励磁;4号针脚为白红线,功能为充电指示。断开红色线(即蓄电池电压检测端子)连接后,测试发电机电压仍为29.5Y断开白红线,发电机发电电压恢复正常,电压为28.4V。连接红色线后,电压仍然正常。至此可确认导致发电机电压高于正常电压的原因与白红线即充电指示功能相关。

    初步怀疑是车架线束的白红线与红色线接反导致:如图3所示,为故障车辆更换线束位置,分析如下:导致车辆发电机电压29.5V故障的主要原因为红色线(蓄电池电压检测)和白红线(充电指示)错接,引起检测位置错位,导致发电机检测蓄电池电压错误,致使电压调节器输出29.5V。
