厦门金龙客车仪表烧坏故障检修
来源:本站收集  作者:佚名  2016-10-12 09:02:05

    一辆行驶里程超20万km的2012年厦门金龙XMQ6802Y客车。该车仪表灯亮、小灯不亮,仪表台有烧焦的臭味。

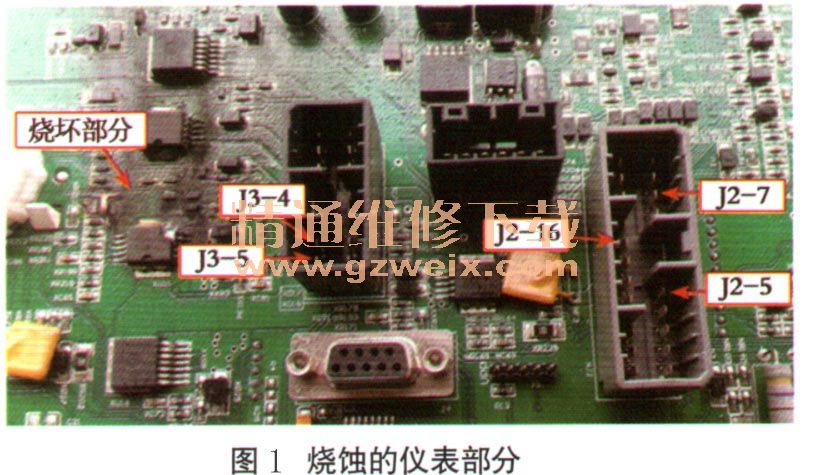

    故障诊断:查阅相关资料得知,该车使用CAN总线型仪表,模块控制有ZB205模块(仪表)、ZC205模块。ZB205模块控制左、右前照灯,左、右小灯,转向灯,左、右雾灯,刮水器电动机等。ZC205模块负责接收各种信号,包括变速器空挡信号、车速信号、发动机后舱门开关信号、充电指示灯信号、前、后雾灯开关信号、倒车信号、手制动信号、机油压力信号、冷却液温度信号、冷却液液位信号等。这些信号经处理后,由CAN总线发送给仪表,驱动灯光点亮及电动机工作。打开电器控制盒,找到模块1、模块2熔丝,完好;拆下仪表,打开仪表后盖,发现有1个电子元件烧烛了(图1)。查阅相关资料得知烧蚀的是小灯控制部分,依照图5所示的前照灯工作原理图,仪表的J3-4、J3-5是连接到左、右小灯上的,拔下仪表上的连接器J3,拉1根电源线对图4所示的J3-4、J3-5线束插线刮火,J3-4插线火花大,说明左小灯线路有搭铁。查找到左后行李箱门处的小灯导线磨破了,引起搭铁,包扎好搭铁的导线后,左小灯亮孔插上连接器J3,仪表显示正常,雾灯、刮水器、转向灯等都工作正常。开小灯,仪表灯亮,左、右小灯不亮,测量图1所示的2016导线、2017导线上的电压为0v,可能由于左小灯搭铁过载了,但未能将ZB205模块(仪表)、ZC205模块的熔丝熔断,而烧坏了ZB205模块上的小灯控制部分。烧坏的仪表需要更换,价格不菲,试着进行改装。

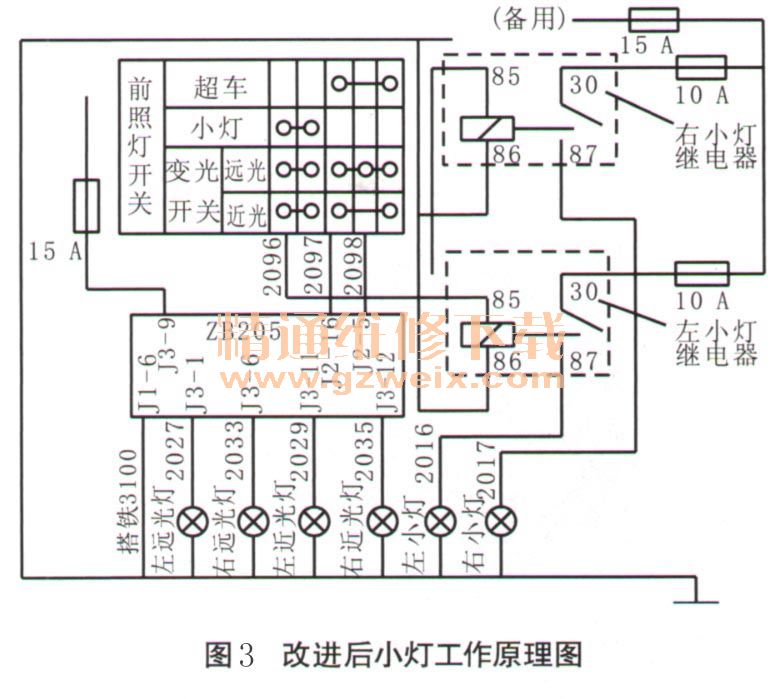

    从图2得知,前照灯开关通过2096导线,对ZB205模块上的连接器J2的端子7搭铁后,使连接器J3的端子4、连接器J3的端子5输出电流,驱动小灯工作,可以看成前照灯开关对ZB205模块中的2个继电器的控制,于是试着使用2个JD2912继电器来改进,如图3所示,2个继电器的端子85都连接到前照灯开关的2096线,端子86一起搭铁,左小灯继电器的端子87接已断开的连接器J3的端子4的2016线,右小灯继电器的端子87脚连接已断开的连接器J3的端子5的2017线,左、右小灯继电器的端子30上各接一个10 A的熔丝,再连接到有15A熔丝的备用线上,试车,一切正常。

    在使用中发现,一旦左小灯或右小灯线路搭铁,会使其中一个10 A的熔丝熔断,造成该侧小灯不亮,会在门检中被发现,督促去修理,查找到线路搭铁部位并排除。
