1．进气压力温度传感器的故障检修
（1）当怀疑进气压力温度传感器有问题时，首先检查传感器的电源（3针脚），搭铁（1针脚）是否正常。方法是：先关闭点火开关，．拔下进气压力温度传感器接插件，再接通点火开关，测量线束接插件的3针脚和1针脚间的电压是否正常（应约4.5V左右）。若电压不正常，则需关闭点火开关，拔下ECU上A端接插件，检查从A端到进气压力温度传感器接插件的对应导线是否正常导通。
（2）对于进气压力温度传感器的检测可以分成对温度传感器和对压力传感器两部分。温度部分传感器的主要组成部分是负温度系数电阻，可以先测量传感器1, 2针脚间的电阻，然后查表得出温度值，若与当时的实际温度值偏差较大，则说明温度传感器发生故障。
（3）对于传感器压力部分的检测，由于传感器内部集成了整形补偿电路，所以不能用万用表测量4针脚与其他脚间的电PUT,。因为用万用表测量电阻时，万用表本身会对被测电路施加一个电压，有可能将传感器内部的整形补偿电路击穿，造成传感器损坏！
（4）进气压力温度传感器故障的检测详见下表。
|
故障码 |
故障描述 |
故障原因 |
故障处理 |
ECU保护措施 |
|
P0098 |
进气温度传感器电压高 于上限 |
进气温度传感器线束故障，进气 温度传感器信号对电源短路； 进气温度传感器故障 |
检查进气温度传感器线束； 更换进气温度传感器 |
故障灯亮 |
|
P0097 |
进气温度传感器电压低 于下限 |
进气温度传感器线束故障，进气 温度传感器信号对地短路； 进气温度传感器故障 |
检查进气温度传感器线束； 更换进气温度传感器 |
|
|
P0099 |
进气温度CAN信号错误 |
|
|
|
|
P0238 |
增压压力传感器电压高 于上限 |
进气温度压力传感器中进气温度 传感器信号对电源开路； 进气温度压力传感器故障 |
检查线束； 更换进气温度压力传感器 |
故障灯亮； 限制功率； 默认增压压 力为1.4kPa |
|
P0237 |
增压压力传感器电压低 于下限 |
进气温度压力传感器中进气温度 传感器信号对电源短路； 进气温度压力传感器故障 |
检查线束； 更换进气温度压力传感器 |
|
|
P0235 |
增压压力传感器没有 CAN信号 |
进气温度压力传感器线束故障； 进气温度压力传感器故障 |
检查线束； 更换进气温度压力传感器 |
|
|
印236 |
增压压力传感器信号不 可信 |
进气温度压力传感器线束故障； 进气温度压力传感器故障 |
检查线束； 更换进气温度压力传感器 |
2．燃油温度传感器的故障检测
燃油温度传感器故障码及其含义见下表。
|
故障码 |
故障描述 |
故障原因 |
故障处理 |
ECU保护措施 |
|
P0183 |
燃油温度传感器电压高 于上限 |
燃油温度传感器信号线对电 源开路或对电源短路； 燃油温度传感器损坏 |
检查燃油温度传感器线束； 更换燃油温度传感器 |
故障灯亮 |
|
P0182 |
燃油温度传感器电压低 于下限 |
燃油温度传感器信号线对地 短路； 燃油温度传感器损坏 |
检查燃油温度传感器线束； 更换姗油温度传感器 |
|
|
|
||||
3．机油压力传感器（CAN仪表）的故障检测

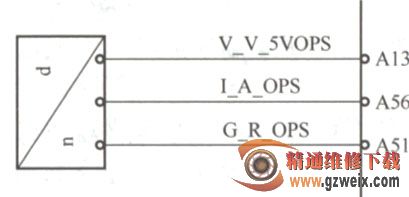

（1）机油压力传感器压力与输出电压成线性关系，压力为0-0.l0MPa，输出电压为0.5-4.5V。判定故障方法：先将点火开关打到“OFF”，拔下机油压力传感器线束插头，再将点火开关打到“ON”，测定其插头的1针脚（A13，见下图）与搭铁间的电压是否为输入电压（大约为4.5V）, 2针脚（A51）与搭铁间的电压是否为零。如果测量结果偏差较大，则说明线束状态有问题，或是ECU的输出电压有问题。
（2）因为传感器内部集成了信号处理电路，所以不能用万用表测量传感器的电阻，以防万用表对电路施加的电压将传感器信号处理电路击穿。
（3）机油压力传感器的故障码及其含义详见下表。
|
故障码 |
故障描述 |
故障原因 |
故障处理 |
ECU保护措施 |
|
P167B |
机油报警灯功率级与电源短路 |
仪表或线束故障 |
检查仪表或线束 |
故障灯亮 |
|
P167C |
机油报警灯功率级与地短路 |
|||
|
P176D |
机油报警灯功率级没有负载 |
|||
|
P167E |
机油报警灯功率级温度过高 |
4．大气压力传感器的故障检测
大气压力传感器故障码及其含义见下表。
|
故障码 |
故障描述 |
故障原因 |
故障处理 |
ECU保护措施 |
|
P2229 |
大气压力传感器电压高于上限 |
ECU故障 |
更换ECU |
故障灯亮； 限制功率； 默认大气压力为0.85kPa |
|
P2228 |
大气压力传感器电压低于下限 |
|||
|
P2227 |
与增压压力传感器信号相比不可信 |
5．冷却液温度传感器的故障检测
冷却液温度传感器故障码及其含义见下表。
|
故障码 |
故障描述 |
故障原因 |
故障处理 |
ECU保护措施 |
|
P0118 |
冷却液温度传感器电压高 于上限 |
冷却液温度传感器信号线 对电源开路或对电源短路； 冷却液温度传感器损坏 |
检查冷却液温度传 感器线束； 更换冷却液温度传 感器 |
默认冷却液温度 为：0.04℃（冷态） 或89.96℃（暖机） |
|
P0117 |
冷却液温度传感器电压低 于下限 |
冷却液温度传感器信号线 对地短路； 冷却液温度传感器损坏 |
检查冷却液温度传 感器线束； 更换冷却液温度传 感器 |
|
|
P0115 |
冷却液温度CAN报文错误 |
|
检查或更换冷却液 温度传感器 |
|
|
P0116 |
冷却液温度传感器油温度 校验故障 |
|
检查或更换冷却液 温度传感器 |
|
|
特别提示：某些传感器（如大气温度压力传感器）是集成在电控单元（ECU）内部 的。因此，如果这类传感瑞；出现故障，一般不能用更换传感器的方法修复，而只能更换 ECU总成。 |
||||
