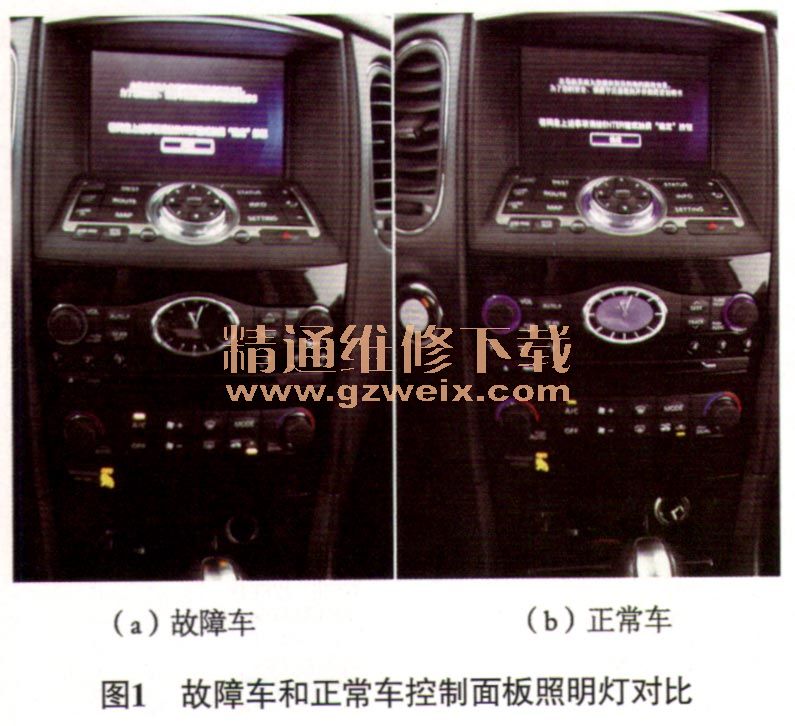

一辆行驶里程约6.3万km、搭载VQ25HR发动机的2015年英菲尼迪QX50。车主反映：该车开启前照灯，导航控制面板照明灯、音响控制面板照明灯、时钟照明灯及空调控制面板照明灯不亮（图1），且选挡杆照明灯、转向盘按键照明灯、车外后视镜遥控开关照明灯、车顶SOS开关照明灯等也不亮。

    故障诊断：考虑到多个部件照明灯均不亮，认为部件本身损坏的可能性不大，很可能是共用的供电和搭铁线路存在故障。查看相关电路，检查共用的供电熔丝（53号熔丝），熔丝未熔断；开启前照灯，测量53号熔丝输出端的电压，为12.5V，正常；打开手套箱，发现手套箱照明灯正常点亮，说明上述部件的供电无异常，怀疑故障是由搭铁异常导致的。继续查看相关电路，得知故障部件的照明灯经过组合仪表端子33回到搭铁点M11。拆卸组合仪表，用万用表依次测量组合仪表导线连接器M54端子5、端子15、端子22（组合仪表的3个搭铁端子）与车身搭铁之间的电阻，均小于1Ω，说明搭铁线路正常。诊断至此，将故障点锁定在组合仪表上。
    排除方法：更换组合仪表。
