一辆行驶里程约20万km、搭载8AR-FTS发动机的雷克萨斯NX200T轿车。客户反映：该车早上启动车辆后，发现方向打不动，且仪表上多个故障灯点亮，仪表中央显示屏报警，如图1所示。

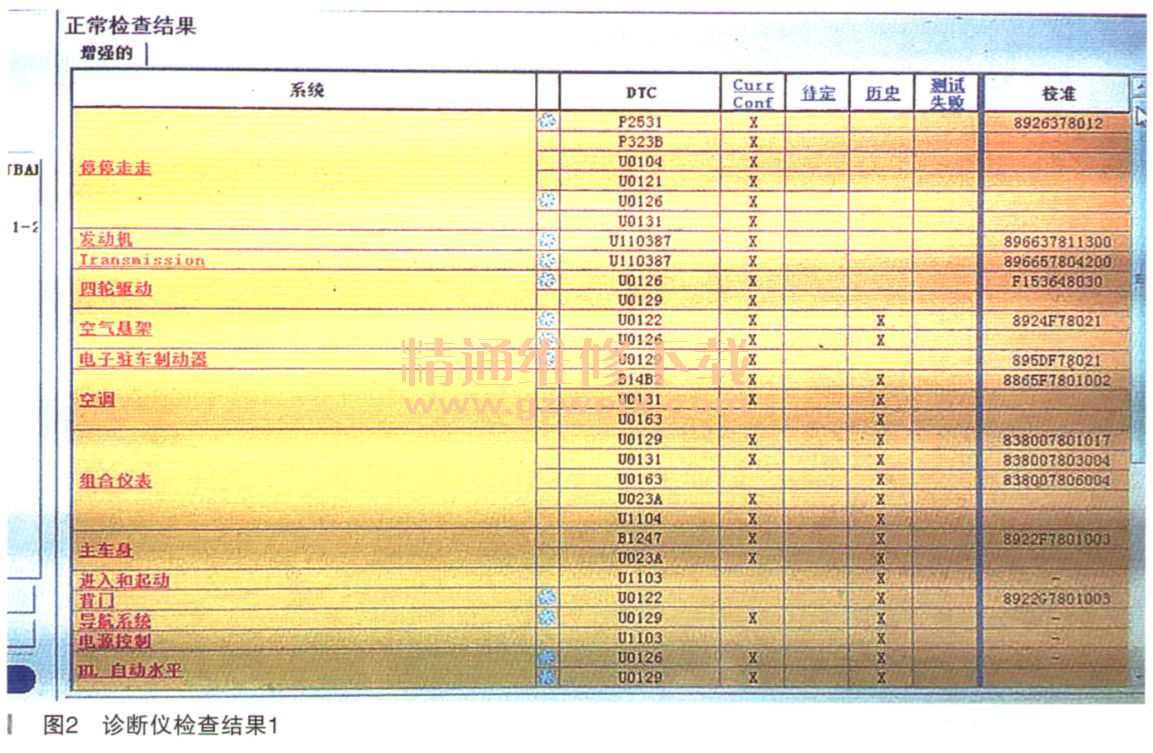

故障诊断：将车辆拖至我店进行检查，启动车辆后，确实发现仪表上多个故障灯点亮，方向也打不动，使用诊断仪进入系统，进行检查，如图2和图3所示。

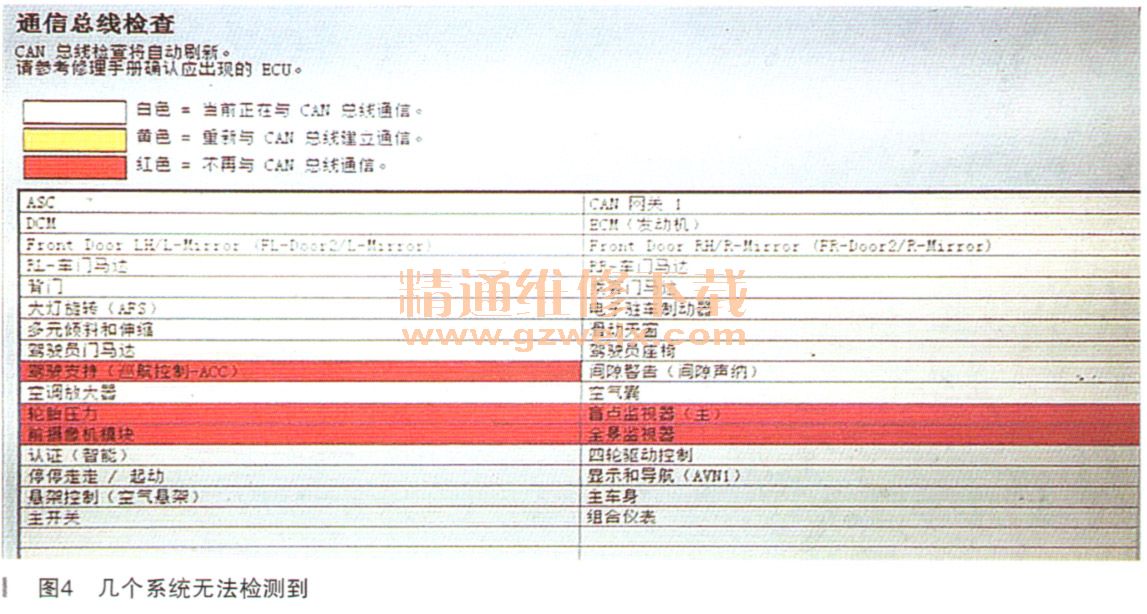

进行总线检查，发现其以下几个系统无法检测到，如图4所示。
从故障码上来判断，很多系统都失去通信，而多个系统出现无法检测到，很有可能就是通信故障或者是很多系统都失去电源或者搭铁。
怀疑部位：（1）CAN线路故障；（2）某个ECU内部故障；（3）各个系统的电源和搭铁故障；（4）启停ECU故障；（5）启停ECU的电源和搭铁。
将蓄电池的负极断开，等待90S之后，使用万用表测量诊断接口DLC3的6号端子CAN H和14号端了CANL之间的电阻，发现为60Ω，正常。接着测量6号端了CANH与4号端子CG之间的电阻，发现为无穷大，正常。接着测量14号端子CANL与4号端子CG之问的电阻，发现为无穷大，正常。接着测量6号端子CANH与16号端子BAT之间的电阻，为无穷大，止常。接着测量14号端子CANL与16号端子BAT之间的电阻，为无穷大，正常。经过测量，确认CANBUS通信无任何故障。电路图如图5所示。
