雷克萨斯ES300h ABS警告灯和防滑指示灯点亮
来源:本站收集  作者:佚名  2016-01-29 12:13:40

    一辆行驶里程约4万km,搭载2AR-FXE发动机的雷克萨斯ES300h轿车。该车因事故进厂维修,在更换制动踏板及制动液后ABS警告灯、防滑指示灯及制动警告灯点亮。
    故障诊断:连接故障检测仪,进入防滑控制ECU读取故障代码,读得了5个故障代码(图1),保存并删除故障代码,发现故障代码均无法删除。由于更换了制动踏板,且制动踏板行程传感器安装在制动踏板上,决定先排除故障代码C1392。查看防滑控制ECU数据流,发现在未踩制动踏板时,制动踏板行程传感器(Stroke Sensor)的信号电压为3.14 V,异常(正常应为0.8 V~1.2 V)。仔细检查发现,制动踏板行程传感器未安装到位,重新安装制动踏板行程传感器并将其信号电压调整至标准范围后,发现故障代码C1392可以清除了。

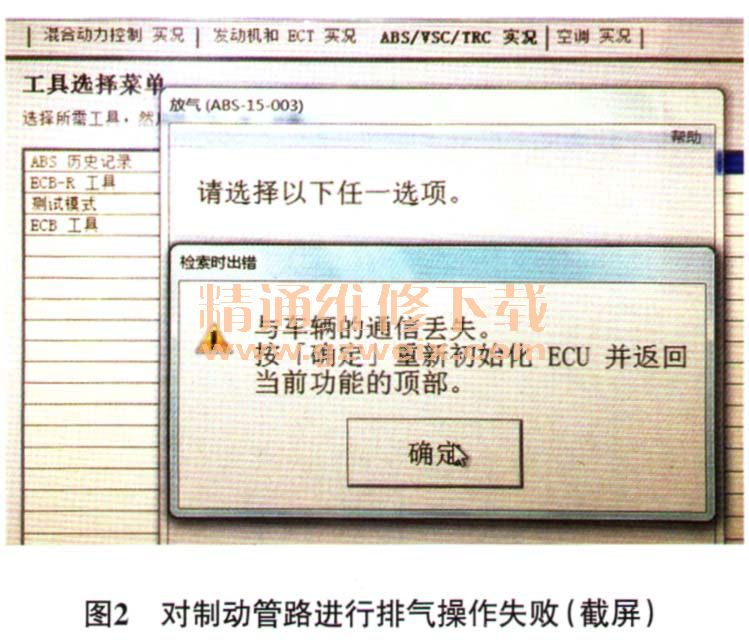

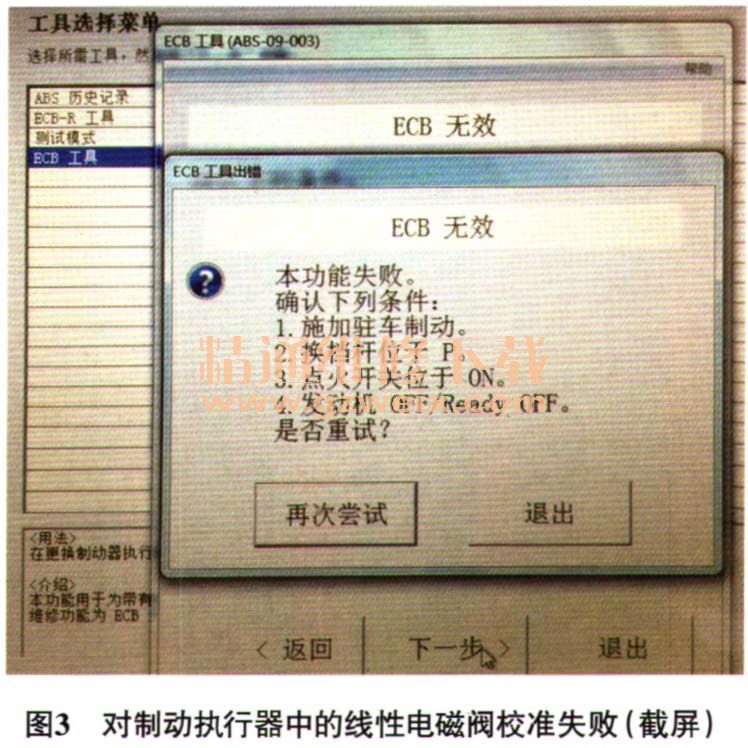

    接着准备排除故障代码C1203、C1345和C1451,查看维修手册得知,当故障代码C1203、C1345和C1451同时出现时,应先排除故障代码C1451,其可能的故障原因有:制动液泄漏;未对制动管路排气。检查制动液储液罐,制动液液位正常;连接故障检测仪,进入防滑控制ECU,使用设定功能对制动管路进行排气处理,但是操作失败,提示“与车辆的通信丢失”(图2)。无奈之下决定先排除故障代码C1345,即对制动执行器中的线性电磁阀初始化及校准。使用设定功能重置防滑控制ECU的记忆,发现在重置记忆的过程中,仪表上的ABS警告灯、防滑指示灯及制动警告灯均不闪烁,异常(正常情况下,此时ABS警告灯、防滑指示灯及制动警告灯应闪烁),但系统并没有提示重置记忆失败;进入ECB(电子控制制动系统)工具,选择线性电磁阀校准,提示“ECB无效”(图3)。



    明明故障检测仪可以与防滑控制ECU通信,为什么在进行制动管路排气操作时还提示“与车辆的通信丢失”呢?难道防滑控制ECU损坏了?保险起见,根据电路图仔细检查了防滑控制ECU的电源、搭铁及通信电路,均正常;更换带主缸的制动助力器总成(防滑控制ECU集成在上面)后试车,故障依旧。难道是故障检测仪有问题?将故障检测仪与正常车辆连接,发现可以对制动管路进行排气操作。诊断至此,维修陷入僵局。
    故障排除:由于存储了故障代码C1465,决定先把简单的问题解决。检查左前轮速传感器线路,发现线路在事故中被撞断;修复线路后清除故障代码,故障代码C 1465可以清除,而故障代码C1203、C1345和C1451仍无法清除;再次尝试对制动管路进行排气操作,发现操作成功;接着重置防滑控制ECU记忆,并对制动执行器中的线性电磁阀校准,均操作成功,此时故障代码自动清除,且ABS警告灯、防滑指示灯及制动警告灯熄灭,故障排除。
    故障总结:由本案例可知,轮速传感器故障会影响制动系统的设定功能,因此进行制动系统设定功能时,一定要优先排除其他与制动系统相关的故障代码。
