日产逍客J11无损改装原厂定速巡航
来源:汽车维修与保养  作者:佚名  2018-06-11 08:51:27

    一、改装说明
    低配逍客不带定速巡航,升级原厂定速巡航。

    二、材料准备

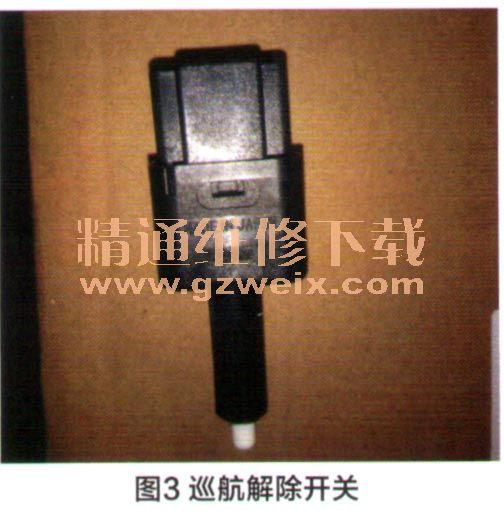

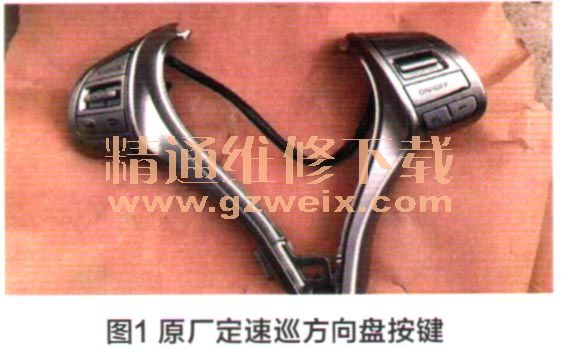

    在对逍客J11进行改装时,应该准备好原厂定速巡方向盘按键(图1)、改装线束一套(图2)及巡航解除开关(图3),并对发动机电脑软件程序进行升级。








    三、改装步骤

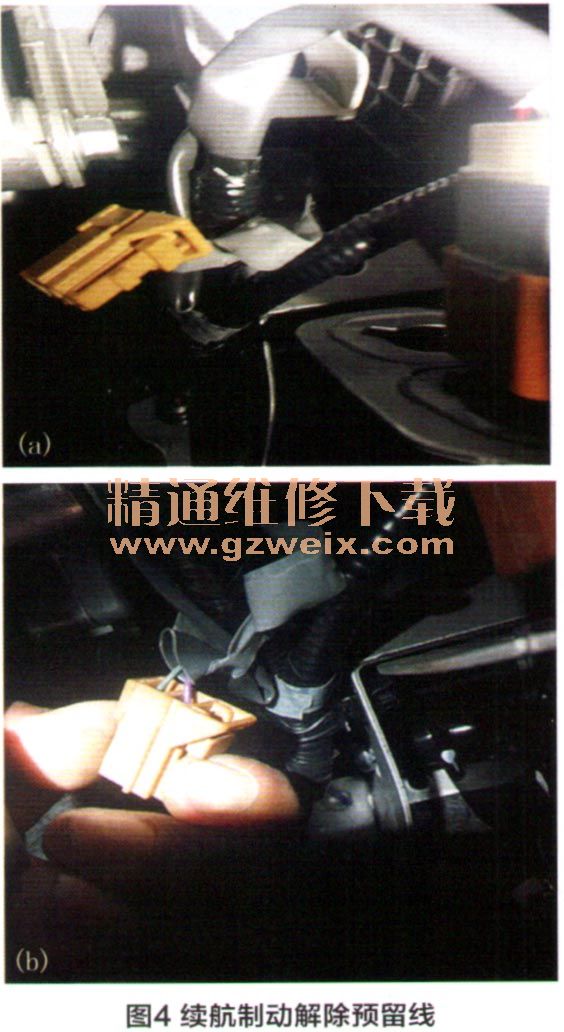

    1.连接线束,新逍客与新奇骏改装定速巡航不同,无需将制动信号、巡航开关信号接到电脑板插头处,只需在驾驶室左下侧转接头上跨接即可。逍客原车预留有巡航制动解除开关插头,只是插头上无电源,需要利用配套的线束从保险盒插座中取电来供给制动解除开关电源,巡航制动解除预留线如图4所示(在制动踏板上方)。

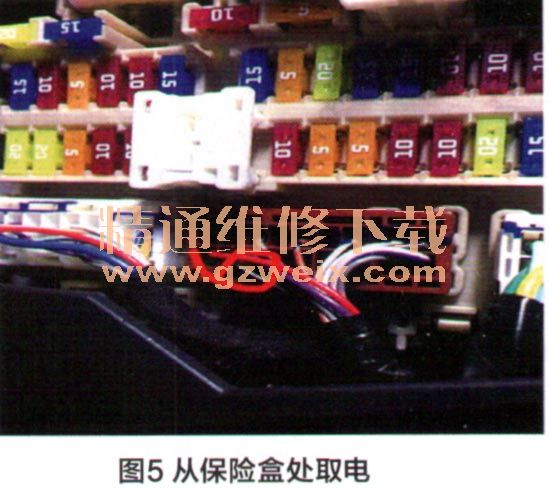

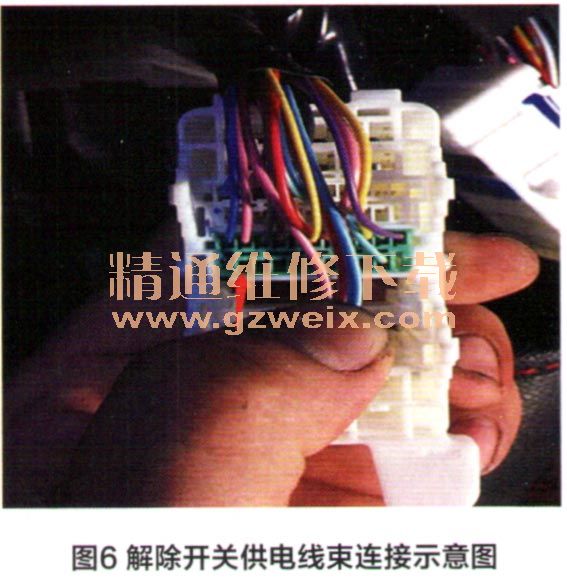

    2.巡航解除开关取电源,实际测量巡航解除制动开关位置没有常电源,需要利用配套线束从保险盒处取电,如图5所示,红圈内额外插入配套线束中的黑色线,另一段接到制动踏板左面的转接插头处(见红色箭头所指),为解除开关供电,如图6所示。

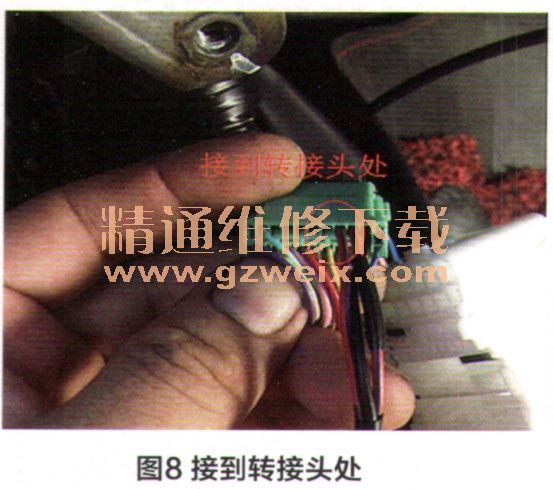

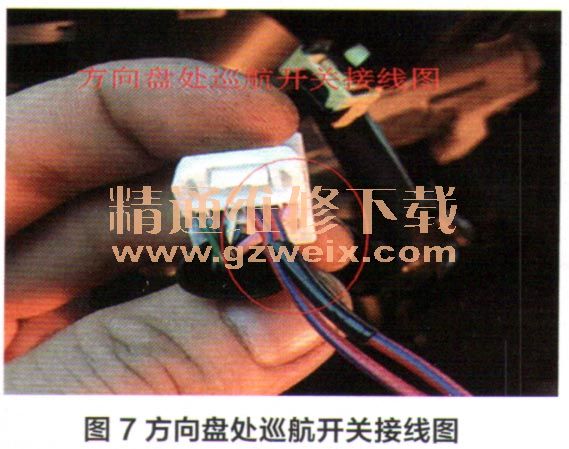

    3.巡航按键线束连接,拆开方向盘下面的护罩,在螺旋线圈下方找到图8插头,用配套线束2根插头插入图8白插头对应的插孔内,这两根线的另外两端接至驾驶室左侧的转接插头处即可,无需引到发动机舱处的电脑插头处,因为到达发动机电脑巡航开关信号与制动解除信号,原车已经布置到了发动机电脑插头处,我们只需将转接线接好,如图7、图8所示。


[1] [2]  下一页
