日产天籁轿车挂R挡烧仪表保险丝
来源:本站整理  作者:佚名  2015-03-17 08:14:16

    一辆行驶里程约10.6万km的日产天籁2.3轿车。该车挂R挡烧仪表保险丝。

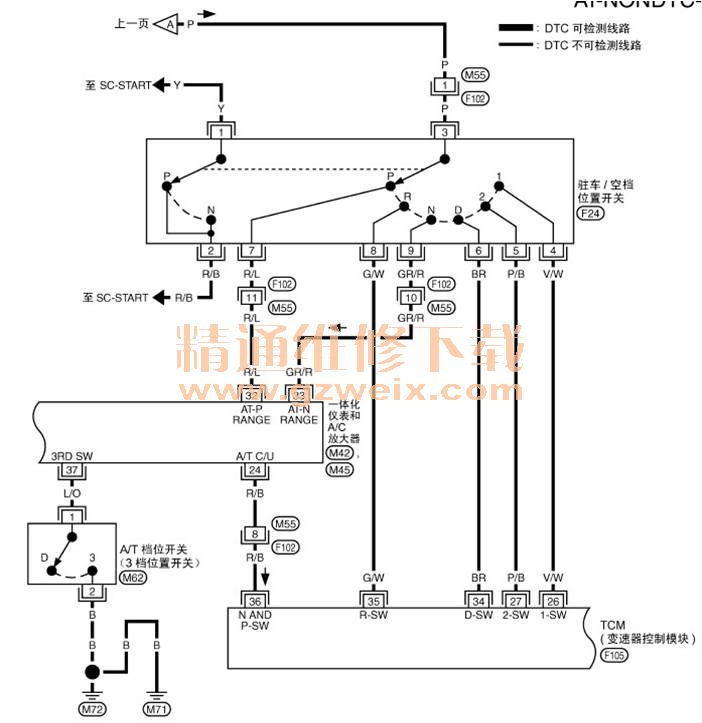

    故障诊断:该车主反映车行中DVD显示屏突然不显示,且随后一挂倒档,仪表保险丝烧毁。接到该车后,更换新的保险丝,仪表工作正常,但挂上倒档,保险立刻烧毁,且显示屏一直不显示。于是判断线路或用电 器中有短路的地方。查看线路图,该保险丝为PNP开关和组合仪表提供电源,于是分别拔下PNP开关和组合仪表插头,当拔下PNP开关时,保险不烧了,于是怀疑PNP开关内部损坏。但拆下开关测量均正常,此时重新分析该车是从显示器不显示后才出现此故障,于是变换思路重新检查DVD,果然在拔下DVD控制器插头时,保险丝不烧了。仔细查看线路,由于该车配备倒车影像系统;而PNP开关倒档信号和倒车影像信号共用一条线,此时思路清晰了,此故障可能是由于线路短路或控制器内部损坏导致。一挂入倒档烧保险,检查测量在排除线路没有问题的情况下,更换了CD控制器,试车正常。
    相关资料:2013年东风日产新天籁原厂维修手册







     维修心得:在维修过程中,在同一故障点上找不到突破口,不要一条道走到底,可以结合同事存在的故障现象进行分析,这样有助于思路的清晰,帮助自己更快的排除故障。

关键词:天籁
