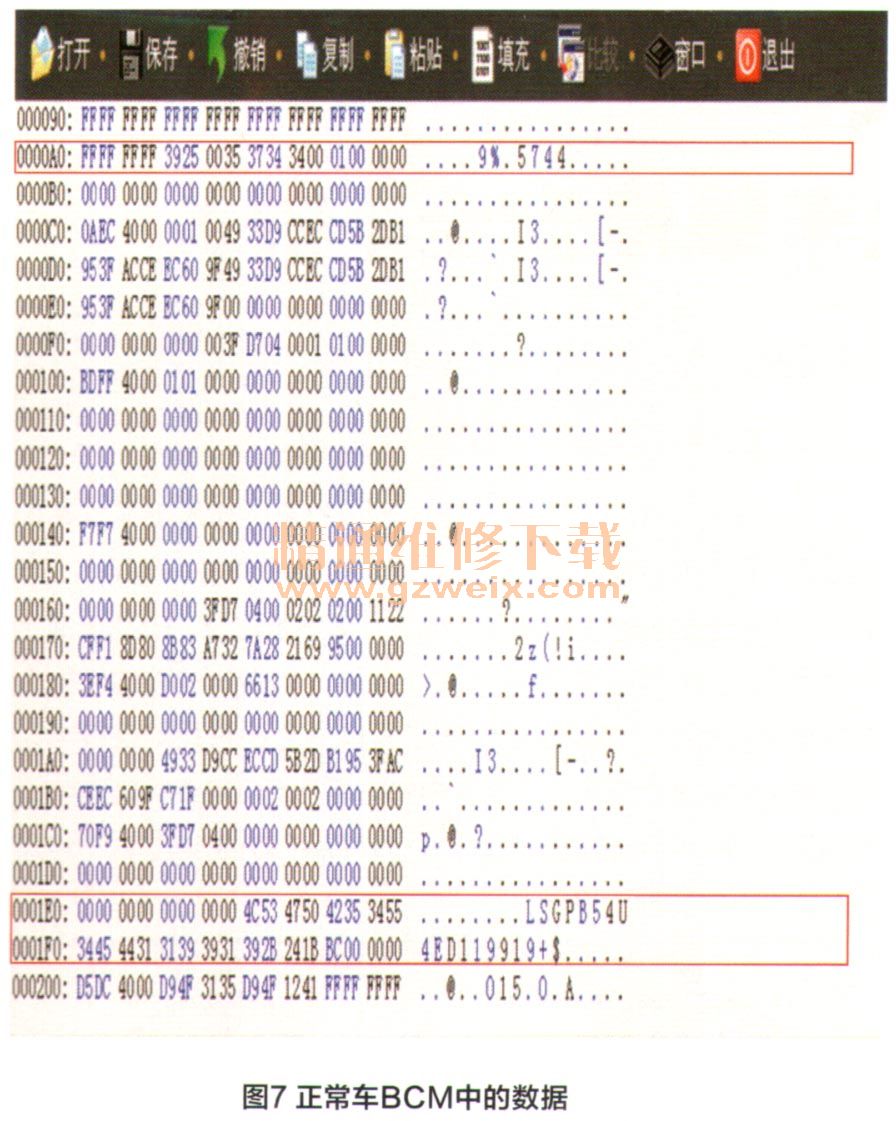

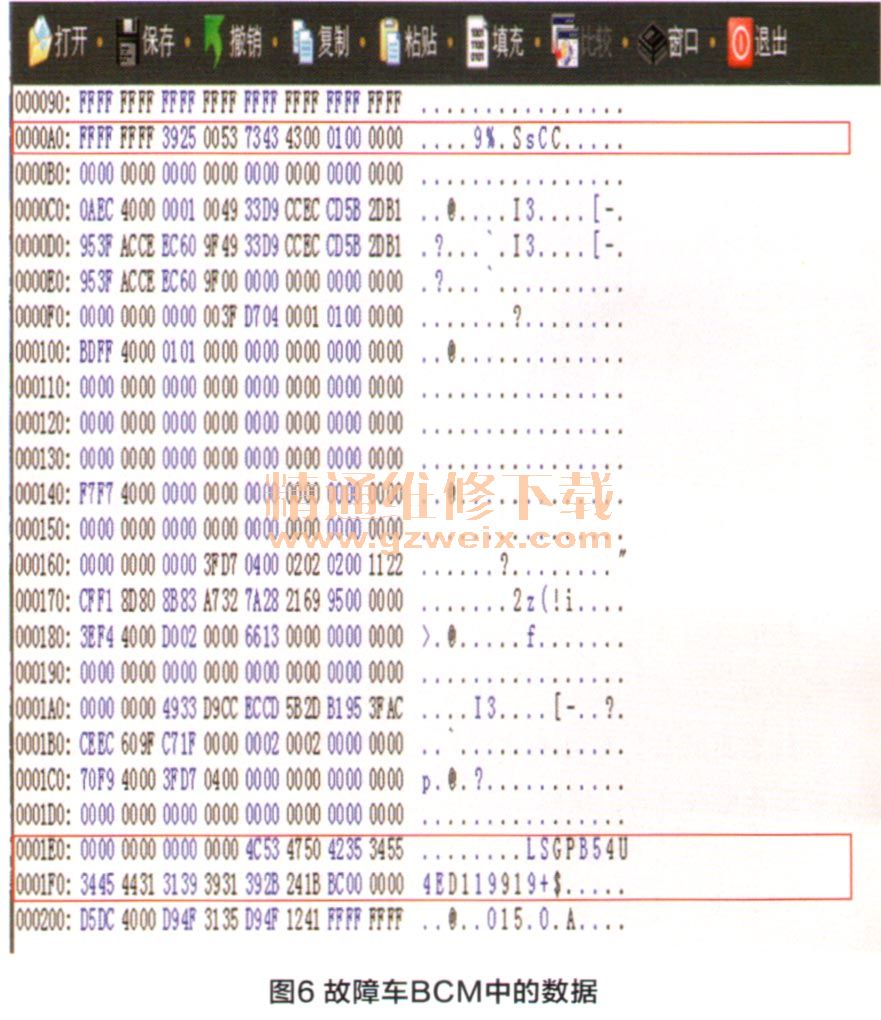

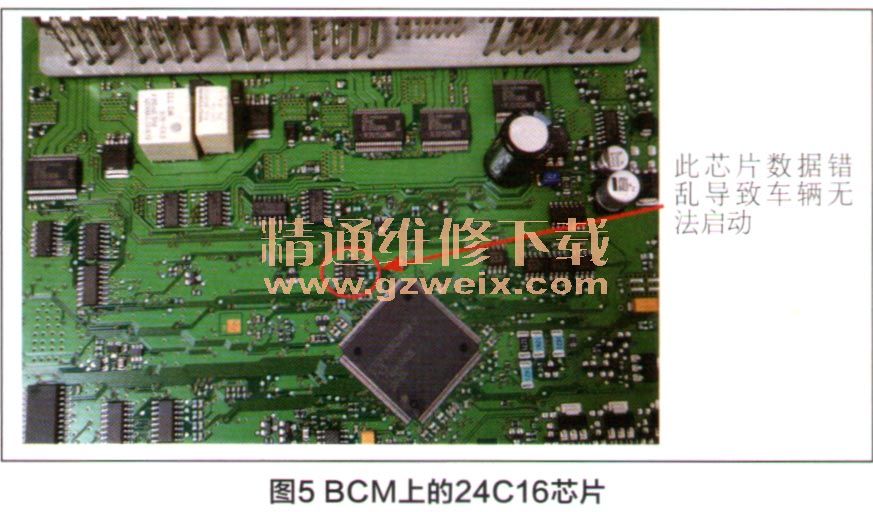

拆开BCM主板，测量上面的电器元件和驱动未发现有烧坏现象，只是发现有一个编号为24C16的8脚芯片有焊接的痕迹（图5），怀疑可能是这里出现了问题。用专用编程设备读取故障车BCM模块中里面存储的数据（图6），并与正常BCM模块上的数据（图7）进行对比，发现故障车BCM上的防盗数据和密码存在乱码情况，但车架号显示正常。





    至此，该车故障原因已水落石出：是车身控制模块BCM里面的防盗数据丢失乱码导致车辆无法启动，用专用编程器对8脚芯片存储器和中央处理器CPU中的数据进行重新覆盖，并重新对车身控制模块BCM进行在线编程处理，并对车钥匙重新进行学习匹配后，该车发动机能顺利启动，故障被彻底排除。交车后，在电话回访中，车主反馈该车未再出现发动机无法启动的故障。

    维修小结：正常情况下，BCM里面的数据是不会丢失的。但由于本案例中的故障车是二手车，可能是买卖二手车的商家为了赚取高额利润，对原车里程数据进行了修改，当然，也有可能是该车之前因钥匙匹配而对防盗系统进行过操作，使得车身数据丢失，导致钥匙和BCM里面的数据不同步，从而影响车辆正常启动。也正是因为该车是二手车，新车主对该车之前的维修历史不了解，使得我们在故障诊断过程中走了一些弯路。
    诊断此类故障，最好按照维修手册上SBD诊断步骤逐步进行操作，必要时还可以采用零部件替换法锁定故障点。另外，还需全面正确解读故障码含义，并据此制定正确的维修思路，才能顺利完成车辆的维修。

    维修点评：现在大多数乘用车上，智能钥匙系统包括智能上车（无钥匙进入车辆）和发动机智能停机系统（发动机防盗）已经成为标配备。这些系统依靠无线电射频通信技术与电子计算机技术相结合，实现安全可靠的钥匙非接触式自动识别）智能钥匙内有低频接收天线，一般设计为环状，以确保在不同的方向接收到钥匙控制器发射出的低频信号。当钥匙接收到车辆防盗模块发出的125kHz低频信号后，就会被激发出一组433.92MHz的特高频信号。智能钥匙一般具有以下功能：
    1．密钥发射功能。钥匙能自动产生一组唯一的动态密钥，在得到正确的低频信号后，可以激发高频电路，将这组动态密钥发射出去。
