一辆行驶里程超20.6万km的2003年款别克君威轿车。该车风窗玻璃映像显示车速与实际不符。

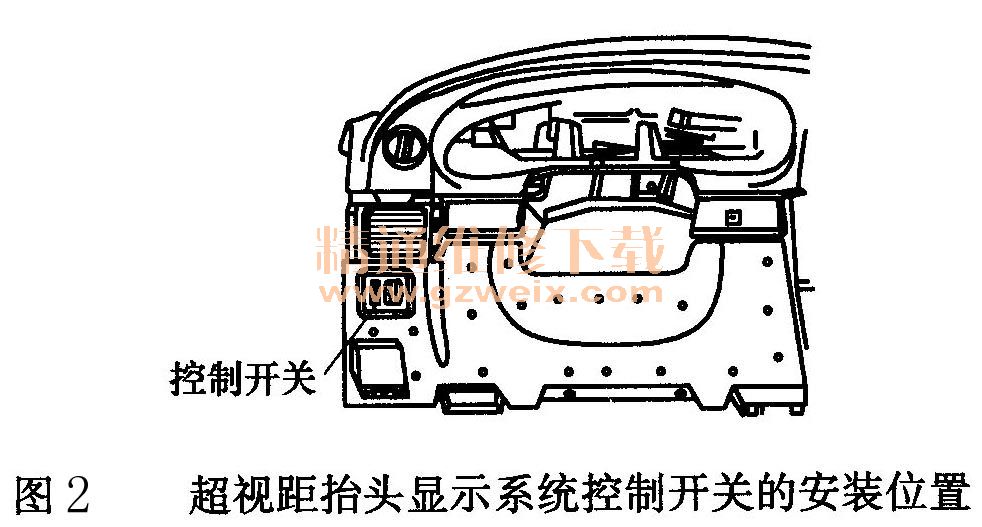

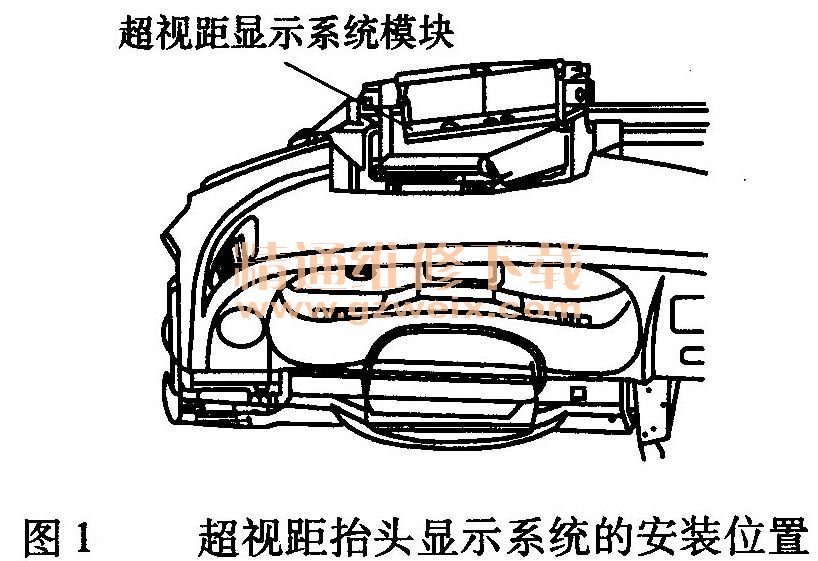

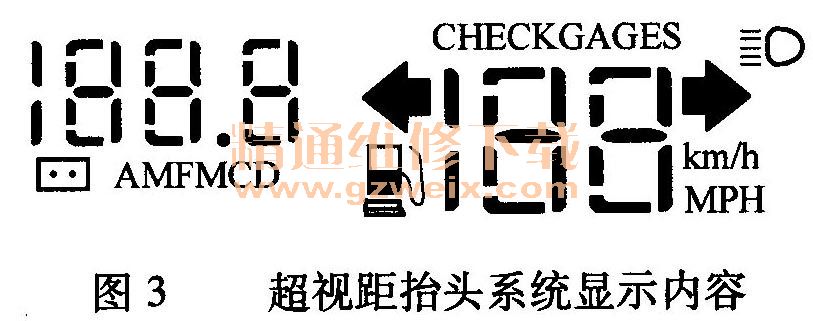

    故障诊断与：上海别克君威轿车配置有风窗玻璃映像显示系统。该系统由安装在仪表顶饰板下的控制模块和仪表左下侧装饰板上的控制开关组成（图1和图2）。该系统进入工作状态时，汽车风窗玻璃上会显示如下信息：车速信息、收音信息、左右转向灯信息、机油压力和远光灯信息，如图3所示。





    （1）车速信息。
    （2）收音机信息。收音机每次工作模式的更改或台的切换信息只在风窗玻璃上停留3s。
    （3）左右转向灯信息。只有在转向开关切换至左转向或右转向和危险开关按下时才会显示。
    （4）机油压力信息。在点火开关置于RUN位，但发动机不运转时机油压力应显示（CHEXKGAGES），当发动机正常运转时应熄灭。
    （5）远光灯信息。当远光灯开启时，显示此信息。当点火开关置于RUN位时，驾驶人可以通过转动仪表左下侧装饰板上的控制开关，控制该系统的开和关及投影的亮度，通过上下按压旁边的按钮可以调节风窗玻璃上投影电话号码、位置的高低。这些信息能使驾驶人在视线不离开路面的情况下全面掌握，提高驾驶安全性。

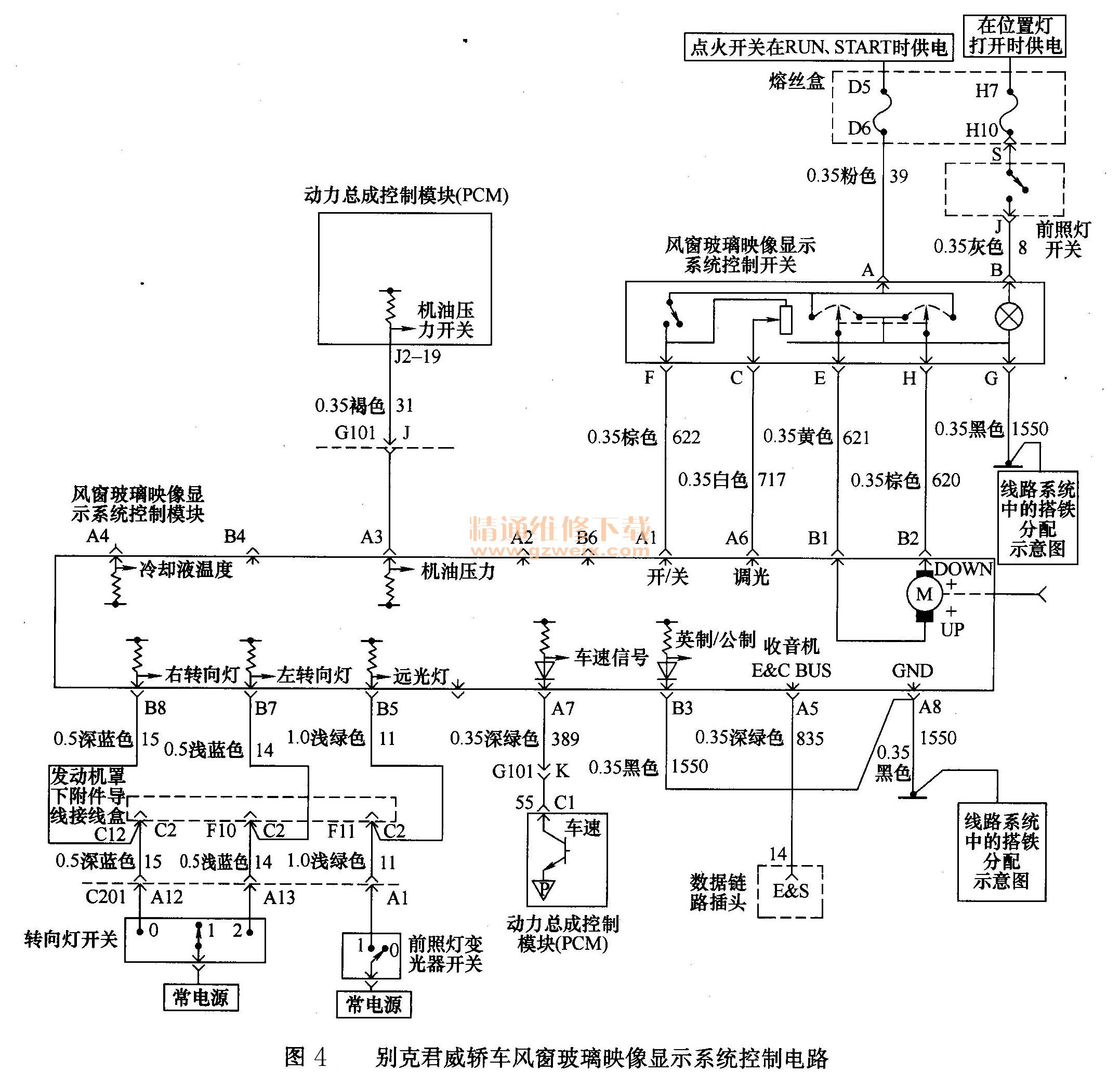

    根据上述故障现象，读取故障码，没有显示。该车电路如图4所示，由于风窗玻璃映像显示系统控制模块与PCM对车速信息处理方式不同，造成了车速信息在风窗玻璃映像显示系统中的显示与组合仪表上的显示存在差异，并且车速信息只能以km/h单位显示，而不能以mile/h（英里／时）为单位显示。

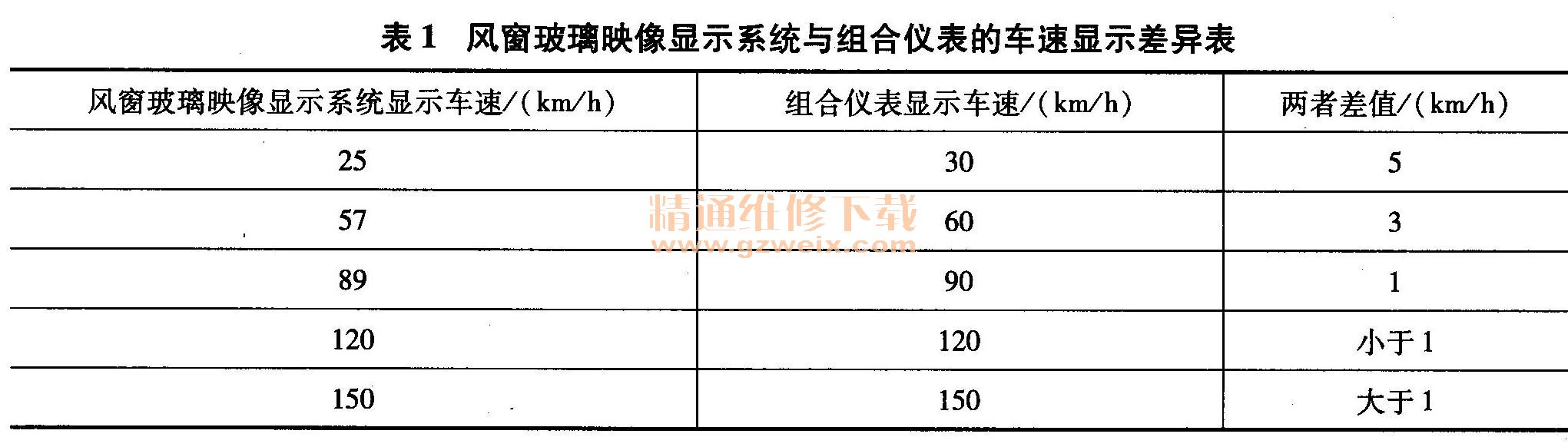

    进行试车，将风窗玻璃映像显示系统显示的车速与组合仪表显示的车速对比，发现均在允许范围内（表1），属正常。
