大众宝来轿车车速里程表不转动
来源:本站整理  作者:佚名  2018-01-06 09:24:11

    一辆行驶里程约2.1万km、装备BJH发动机、手动挡变速器的大众宝来1. 6L轿车。该车在时发现车速表有时不转,里程表也不走的故障现象。

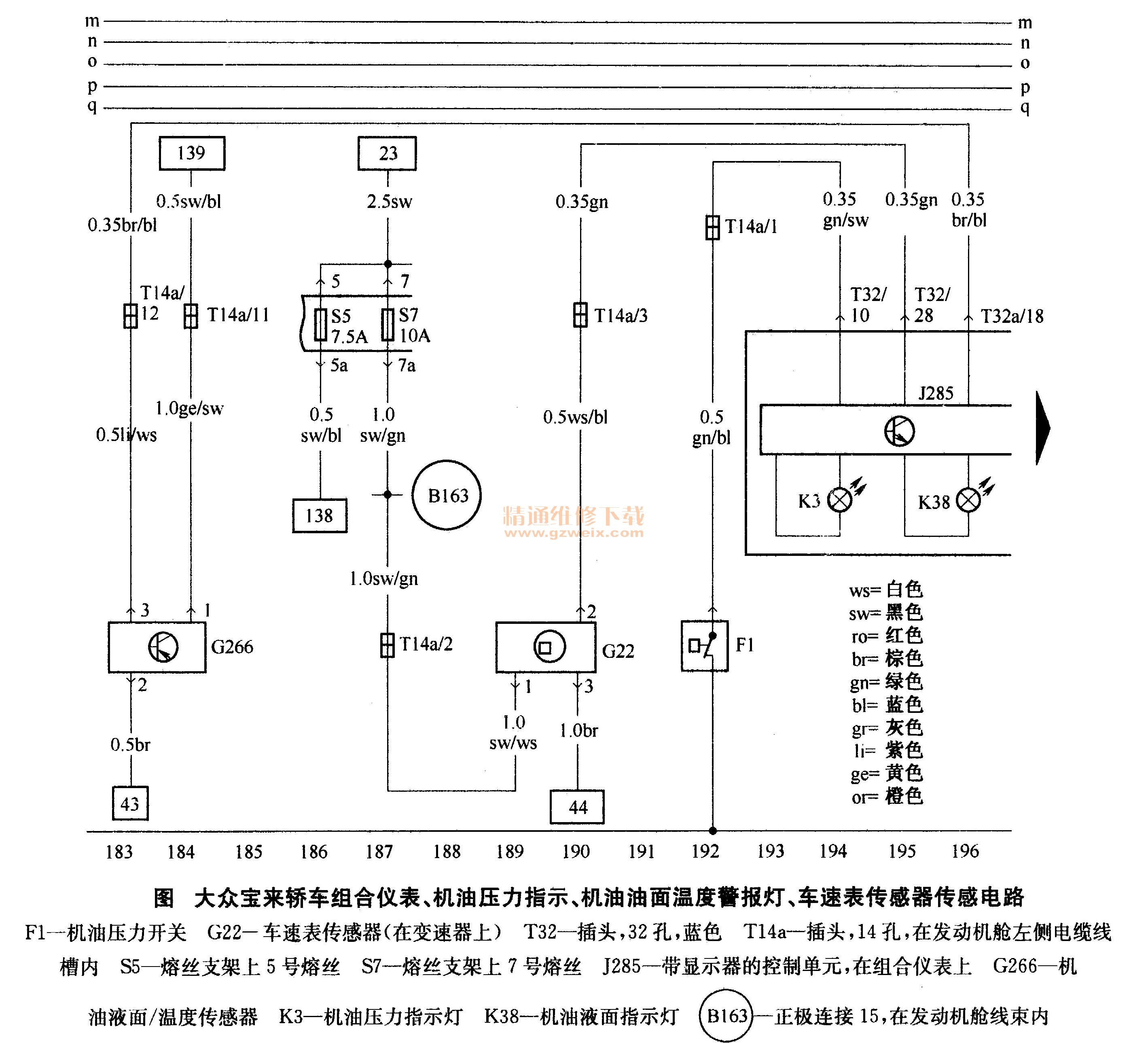

    故障诊断:车速表传感器G22是一个霍尔式传感器,从图1可知,它安装在变速器上,共有三根连线:1号线通过熔丝S7(10A)连接15号电源;2号线连接仪表;3号线为搭铁线。用万用表检查线路,G22插头电源正常,与仪表的连线也正常,但搭铁线断路,检查线束外表面无磨损、刺穿现象,于是断定故障原因是线束内部断裂。

    在G22后不远的地方,将线束剥开加装了一根搭铁线后,进行路试,仪表恢复正常,故障排除。

    相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0

关键词:宝来
