大众速腾1.6L自动变速箱换挡杆无法移动
来源:本站整理  作者:佚名  2017-05-05 09:20:00

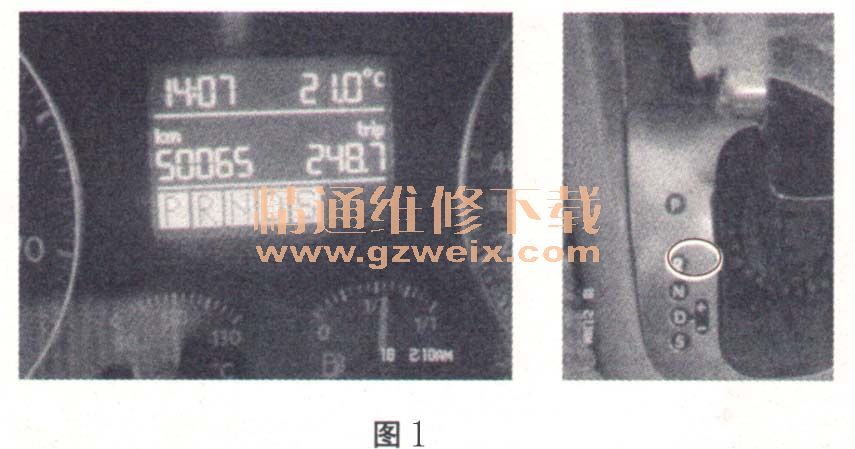

    一辆行驶里程约10.6万km的大众速腾1.6L轿车。该车仪表挡位显示全红,钥匙无法拔出。换挡杆置于“P”位时,换挡杆旁指示灯显示“R”如图1所示。

    诊断过程:

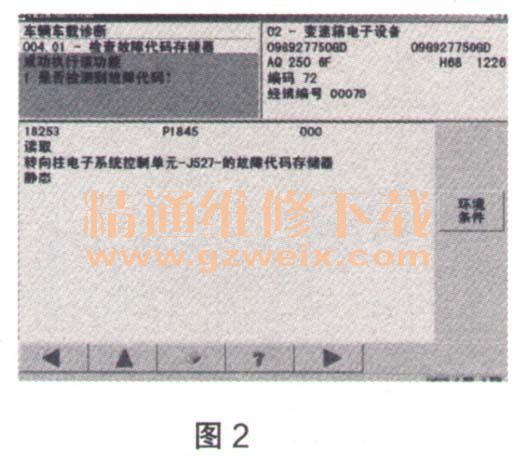

    (1)首先使用VAS5052A进行检测,变速箱有1个故障代码:18253请读取转向柱电子系统控制单元-J527-的故障代码存储器静态(图2)。

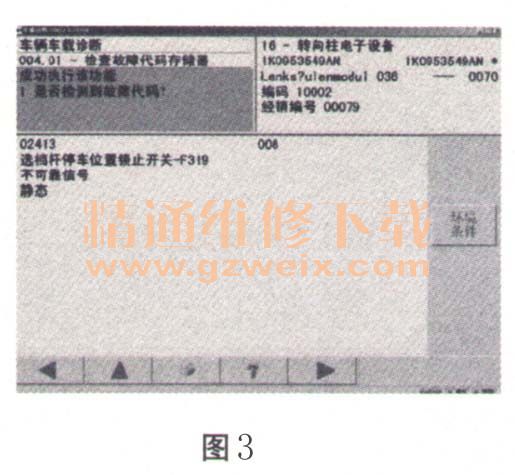

    (2)再读取16一转向柱电子设备,有1个故障代码:02413选挡杆停车位置锁止开关一F319一不可靠信号静态(图3)。

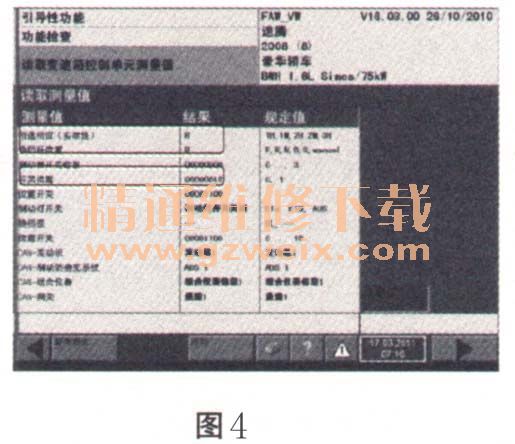

    (3)读取转向柱电子装备控制单元数据流。当换挡杆置于P挡时,转向柱电子装备控制单元显示“换挡杆上的P挡锁止开关识别”(图4),说明P挡开关F319与实际P挡相符。为了进一步排除故障点,所以移动换挡杆,用VAS5052A读取,发现转向柱电子装置控制单元收到的信号与实际挡位相符,说明F189通过CAN总线传递给J527的信号被正常接收。

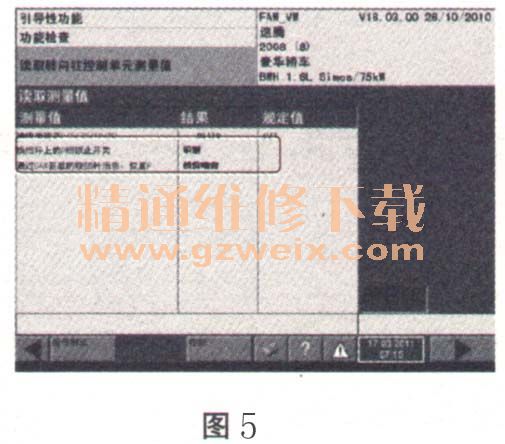

    (4)进入02一变速箱系统读取数据流(图5)。当换挡杆置于P挡时,VAS5052A显示“所选挡位(实际值)R”,说明变速箱接收到的挡位信号为R挡,与换挡杆位置“P”符。

  (5)经过以上检测综合分析。
    ①变速箱接收到的挡位信号来自F 125多功能开关。
    ②转向柱电子装备控制单元接收的挡位信号来自F189。
    ③经过以上检测证实,转向柱电子装备控制单元接收的挡位信号与实际相符,初步分析故障可能为F125多功能开关损坏所致。

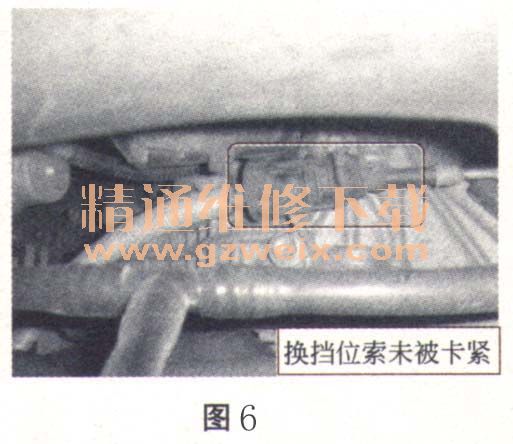

    (6)重点对F125多功能开关进行检测,发现换挡拉索未固定,造成换挡杆移至P位时,F125开关无法随换挡杆到达指定的位置(图6)。

    原因分析:换挡杆拉索未固定,移动换挡杆时,多功能开关F125未能随换挡杆到达指定位置,造成F125开关信号与F189的挡位信号不符。
    处理方法:重新固定换挡拉索。
    点评及建议:变速箱控制单元接收F125多功能开关信号,转向柱电子装备控制单元通过CAN总线接收F189的信号。为了安全考虑,当变速箱多功能开关F125位于R挡时(此时手动换挡阀位于R挡),换挡杆旁的指示灯显示R,同时启动机无法运转,钥匙无法拔出。
