一辆配置了1.8L TSI发动机，行驶里程约32333km的大众迈腾轿车，车主反映，车辆ABS、ESP故障灯亮。

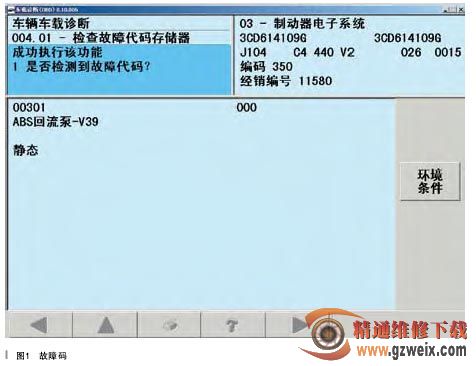

故障诊断：用VAS5052A检查，ABS控制单元中存储有故障码（如图1所示）：00301，ABS回流泵V39（静态）。维修人员分析ABS回流泵V39是在ABS泵内部（说明此车型ABS泵与控制单元组合在一起）。据故障码分析能够造成此故障的原因有两点：ABS泵故障及ABS泵供电搭铁线路故障。

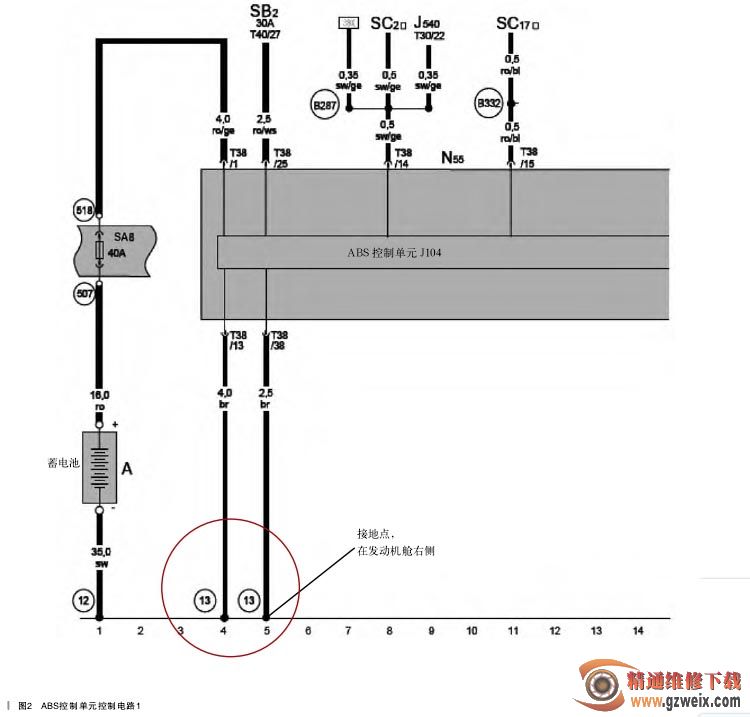

根据电路图（如图2、图3所示）对ABS泵供电线路进行测量。拆下ABS泵插头，使用万用表测量T38/1与搭铁之间的电压为12.6V，测 量 T 3 8 / 2 5 与 搭 铁 之 间 的 电 压为12.6V，测量T38/15的电压为12.6V，测量T38/14与搭铁之间的电压为12.5V（此条线路在点火开关打开的状态下测量）,以上测量的供电线路供电电压正常（标准值为蓄电池电压，不低于12V）。接着测量搭铁线路，测量T38/13与蓄电池正极供电之间的电压为12.6V，测量T38/38与蓄电池正极供电之间的电压为12.6V。用万用表测量T38/13与发动机舱内右侧搭铁点之间的电阻为0.3Ω（标准值为小于1.5Ω），测量T38/38与发动机舱内右侧搭铁点之间的电阻为0.3Ω（标准值为小于1.5Ω），说明搭铁线路良好。为了防止有搭铁不良现象，再次拆下发动机舱内右侧搭铁点接线柱螺栓，确认搭铁良好后重新装复。
